建筑内置隔音罩应急柴油发电机组布置

　　在民用建筑、工业厂区的应急供电系统设计中，柴油发电机组的机房内置布置是结构工程师、机电设计师经常需要对接的三维建模场景，这类布置方案直接关系到应急供电的可靠性、机房运维的便利性以及建筑空间的合理利用。本次呈现的布置方案针对1550KVA功率等级的应急柴油发电机组，将整套发电单元集成在建筑内部的专用机房空间内，同时配套了独立的隔音罩结构，解决机组运行时的噪音传导问题，适配对噪音控制有明确要求的建筑场景，比如商业综合体地下机房、医院备用电源间、数据中心配套供电机房这类不允许噪音外泄影响周边功能区的场所。

　　从实际用途来看，这套内置式应急柴油发电机组主要承担市政供电中断后的一级负荷供电任务，在市电断电后的规定时间内完成启动并输出稳定电力，保障消防系统、应急照明、核心业务设备、生命支持类设备的持续运行，避免断电引发的安全事故与业务中断。不同于露天放置的发电机组，建筑内置的布置方案需要统筹考虑机组的进排风路径、燃油存储位置、运维操作空间、管线接驳走向、隔音减振措施等多个维度的设计要素，不能简单将机组模型放入建筑空间就完成设计。

　　在功能特性层面，整套系统的核心发电单元采用MTU 20V4000G20柴油发动机搭配Marelli发电机的成熟组合，这款大排量V型20缸发动机能够持续输出稳定的大功率电力，满足1550KVA等级的满负荷运行需求，配套的隔音罩采用多层复合隔音结构，内壁铺设吸音阻尼材料，将机组运行时的机械噪音、燃烧噪音、排气噪音控制在规范允许的范围内，避免噪音通过建筑墙体、通风管道传导至其他功能区域。同时隔音罩预留了对应的检修门、观察窗、管线穿设接口，日常运维时不需要完全拆除隔音罩即可完成常规的油液检查、滤芯更换、线路检测等操作，平衡了隔音性能与运维便利性。

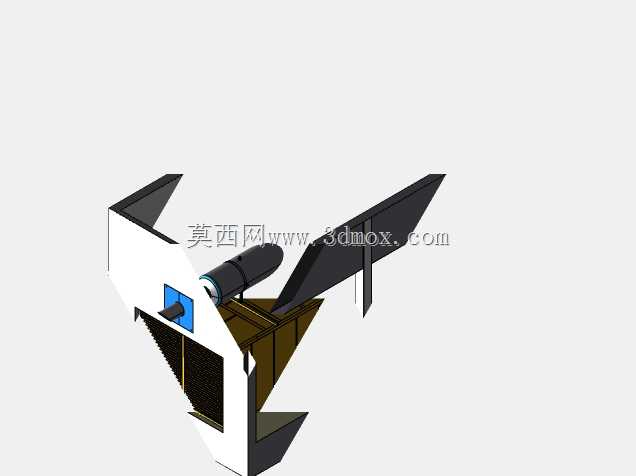

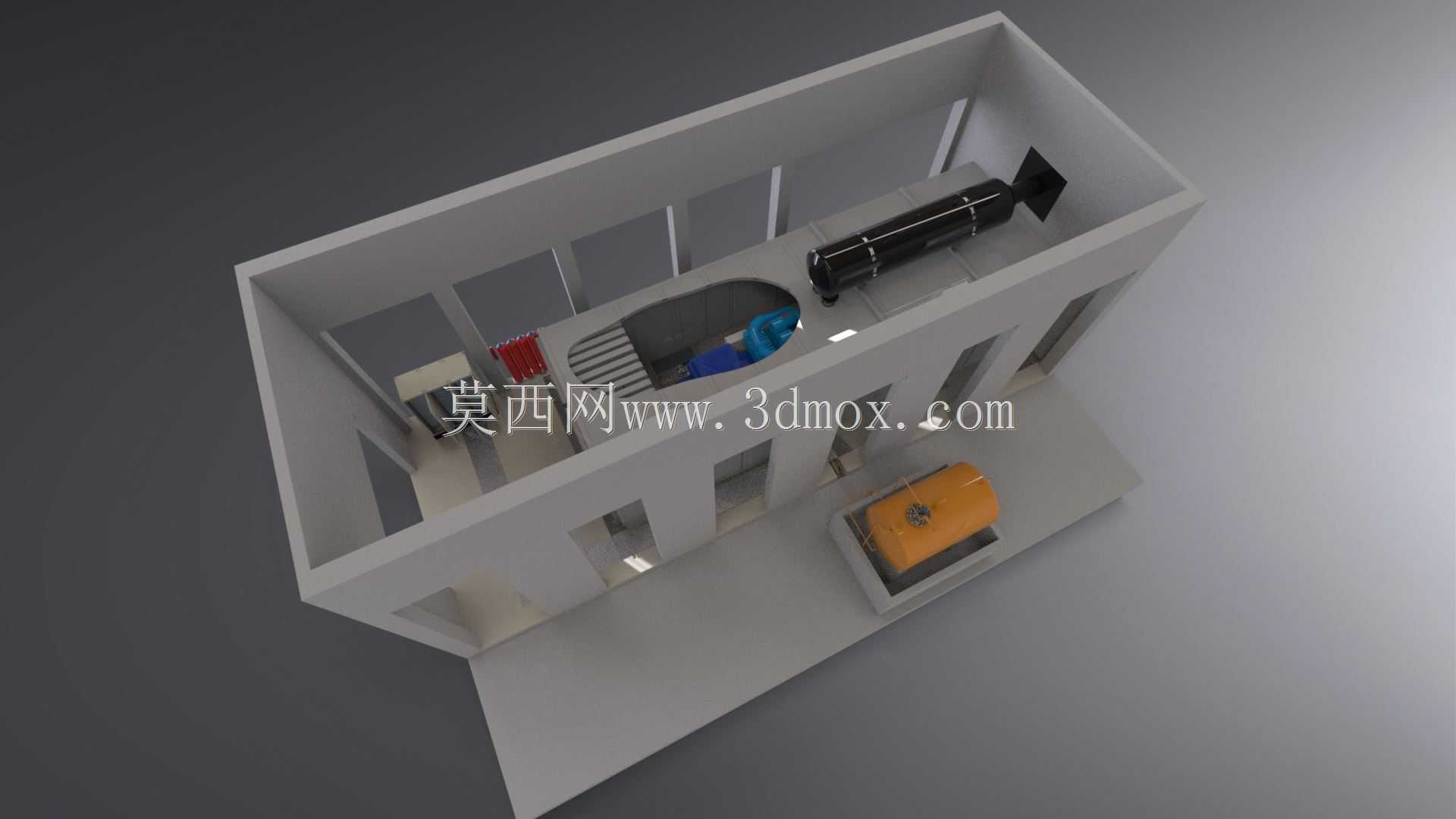

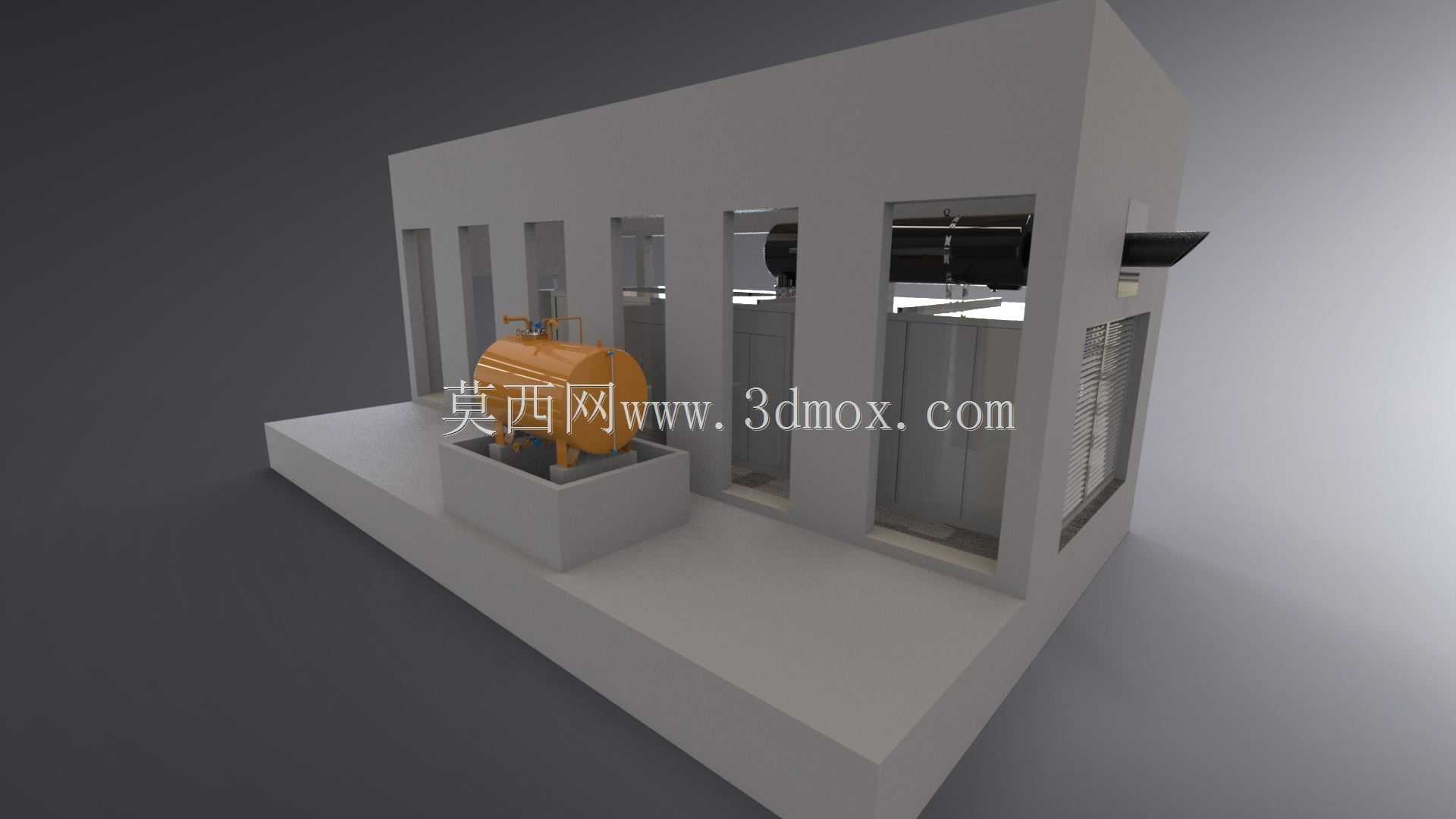

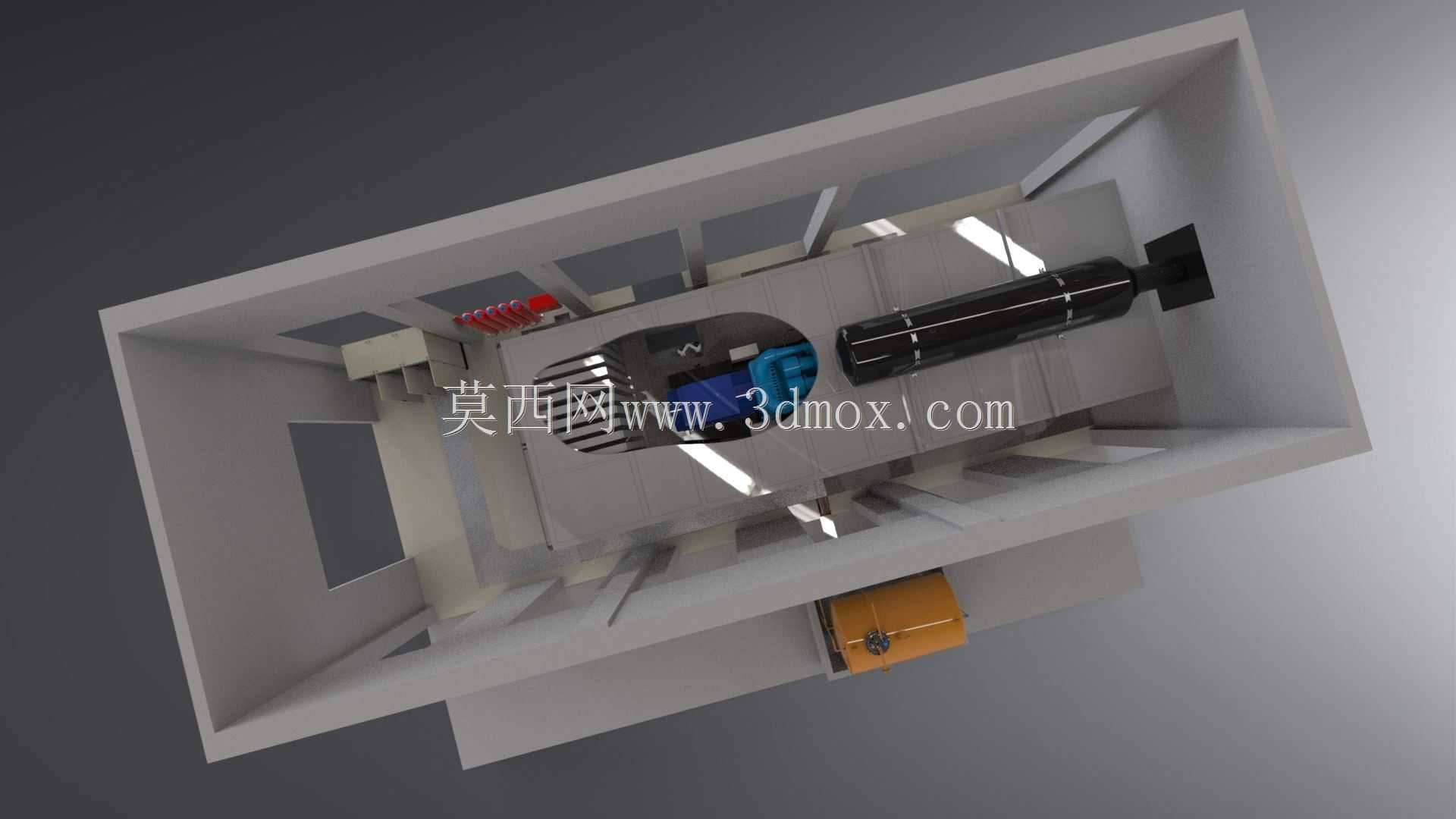

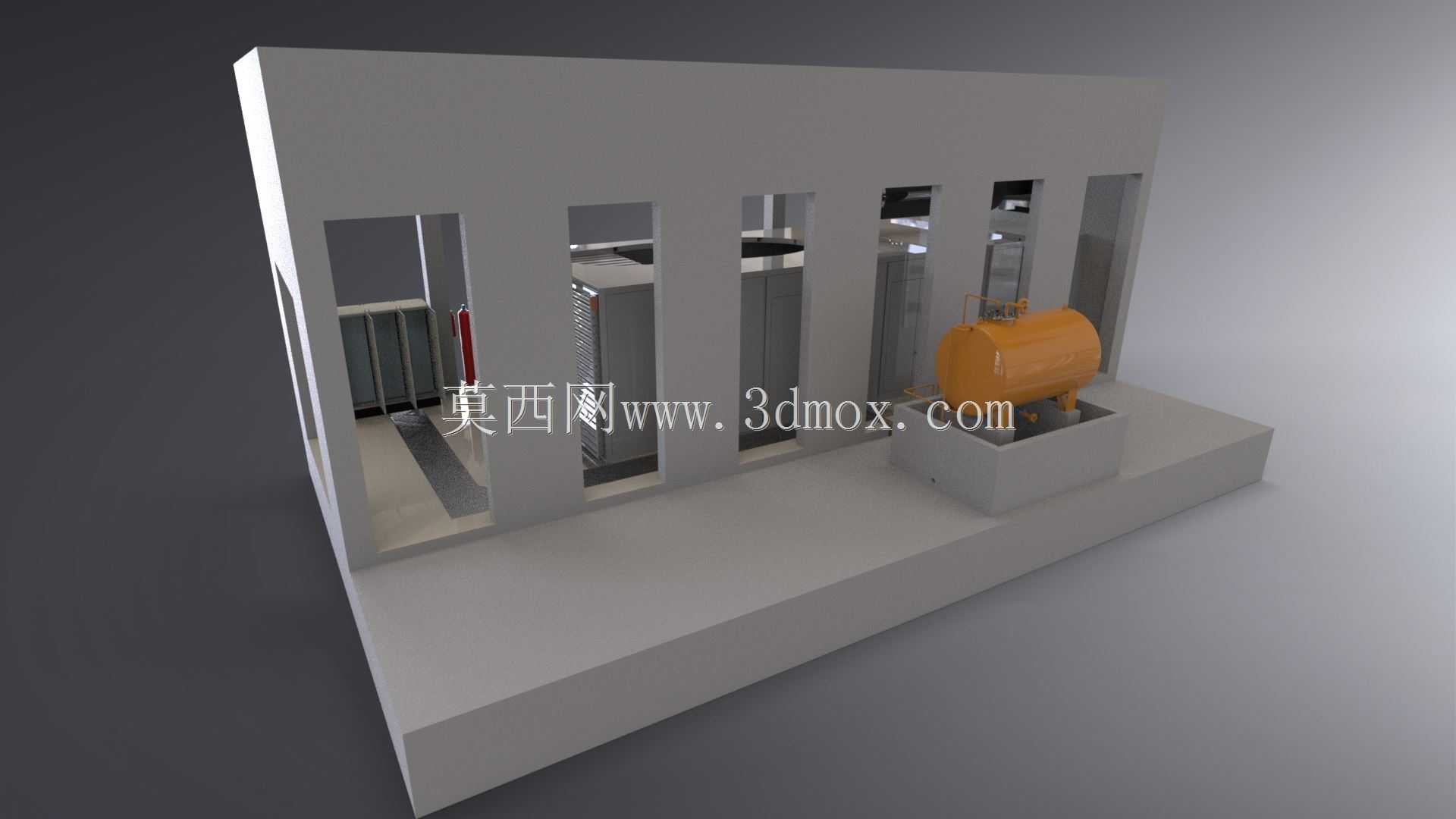

　　从设计思路上看，这套布置方案首先确定了机组在建筑空间内的安装定位，将发电机组主机放置在机房的核心承重区域，匹配建筑结构的承重梁位置，避免机组运行时的振动传导至建筑非承重结构引发共振问题；燃油存储单元设置在机房靠近外墙的独立区域，预留了燃油加注的操作空间与消防配套设施的安装位置，同时和高温的发动机本体保持足够的安全距离，符合消防安全规范的要求。进排风通道沿着建筑墙体走向布置，进风口设置在机房下部区域，排风口设置在机房上部对应发动机散热端的位置，形成顺畅的冷热空气对流路径，保障机组高负荷运行时的散热效率，避免机房内温度过高触发机组的高温保护停机。

　　关于外形尺寸与安装边界，整套发电机组连同底座的安装尺寸需要和机房的净空尺寸匹配，设计时预留了机组四周不小于1.2米的运维操作通道，满足设备拆装、检修时的人员操作与部件转运空间；隔音罩的外形尺寸在机组本体尺寸基础上向外扩展了200-300mm的隔音层厚度，安装时需要核对隔音罩与建筑墙体、顶部管线、桥架的净距，避免出现安装干涉。机组底座配套了减振器，安装时需要核对减振器的压缩量参数，保障机组运行时的振动被有效隔离，不会通过地面传导至建筑其他区域；排烟管道从发动机排气端引出后，沿着机房顶部的管廊延伸至建筑外墙的排烟口，管道外部包裹隔热保温层，避免高温管道引发周边线缆老化、烫伤运维人员的风险。

　　在三维建模过程中，这类机房布置模型需要精准还原建筑墙体、门窗、梁柱的结构位置，同时将发电机组、隔音罩、燃油箱、排烟管道、进风百叶、排风消音器、线缆桥架等附属部件按照实际安装位置进行装配，提前排查各部件之间的干涉问题，比如排烟管道是否和结构梁碰撞、隔音罩的检修门开启是否会被周边设备阻挡、燃油加注口的位置是否方便运维人员操作、控制柜的操作面是否预留了足够的站立空间。很多初次接触这类项目的建模人员容易忽略安装边界的核对，只关注设备本身的外形尺寸，导致后期现场安装时出现管线打架、操作空间不足的问题，需要返工调整管线走向甚至调整设备定位，耽误项目施工进度。

　　另外，建筑内置的应急柴油发电机组布置还需要考虑设备进场的运输路径，建模时需要核对从建筑入口到机房的通道宽度、转弯半径、门洞尺寸、电梯载重参数，确认发电机组的最大分体部件能够顺利通过运输路径到达机房安装位置，避免出现设备到场后无法运入安装位置的问题。这套方案中发电机组的主机、隔音罩、燃油箱都采用分体式装配设计，各部件的尺寸都适配常规建筑的货运通道与电梯参数，不需要对建筑墙体、门洞进行额外的破拆处理，降低了现场安装的施工难度与成本。
