凯瑟DSDX T SFC型压缩机组装结构

　　在离散制造车间的整体布局规划中，压缩空气作为最通用的动力源之一，其配套主机设备的占位、接口预留、周边操作空间规划，直接影响整条产线的气动回路排布、管路压降控制以及后期运维的可达性。这款凯瑟DSDX T SFC机型属于固定式螺杆压缩单元，主要承担车间内气动工具、气动执行元件、工艺用气环节的稳定气源供给，区别于小型便携活塞式压缩机，该机型适配连续运行的生产场景，输出压力波动范围控制在工业气动系统通用的允许区间内，可覆盖常规机加工车间、装配产线、检测工位的绝大多数用气需求。

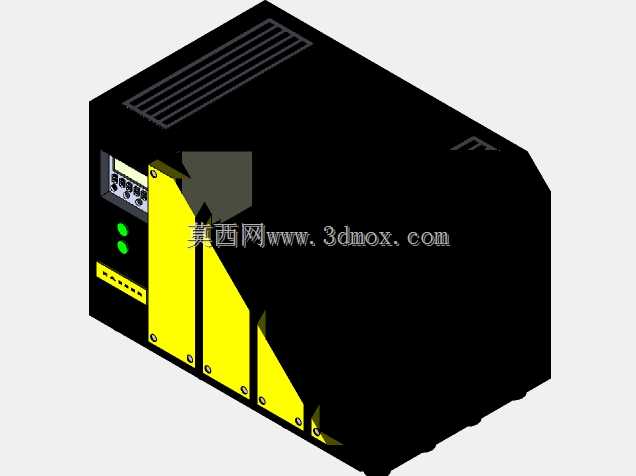

　　从结构设计逻辑来看，建模过程优先还原了设备的外部安装边界与操作界面布局：整机采用一体式柜式封装，主体外壳为钣金折弯拼接结构，顶部预留通风格栅阵列，对应内部压缩主机、油气分离组件、冷却系统的散热风道走向，建模时按照实际设备的通风开孔率还原格栅尺寸，避免后期做工厂布局仿真时出现散热空间预留不足的问题。设备正面的操作区域集中布置了数显控制屏、运行状态指示灯、紧急操作组件，数显屏区域做了内嵌式的沉台设计，避免车间内工件转运过程中磕碰损坏操作面板；状态指示灯采用分层排布，绿色运行指示、黄色预警指示、红色故障指示的位置与实际设备的人机工程高度匹配，操作人员在车间通道行走过程中即可快速识别设备运行状态，无需凑近面板查看参数。

　　设备正面的黄色防护结构为可拆卸式检修门组件，采用快拆螺栓固定，建模时还原了每一处固定点位的位置与门板的折边加强结构，该区域对应设备内部的油滤、空滤等常规维护件的安装位置，预留的开门摆动空间在做工厂布局时需要重点考量——若设备贴墙布置或与周边设备间距过小，会直接导致后期维护时无法完全开启检修门，增加耗材更换的操作难度。设备底部的安装基座做了整体加厚处理，对应实际安装时的减震垫铺设点位，建模时标注的安装孔位间距可直接作为车间地面预埋固定螺栓的定位参考，避免现场安装时二次打孔破坏地面环氧层。

　　从安装边界维度来看，整机的长宽高尺寸按照工业常用同功率螺杆压缩机的实际占位还原，设备后侧预留了压缩空气输出接口、电源接线端口、冷凝水排放接口的对应位置，建模时未对内部复杂的主机转子、油气管路做过度细化，而是优先保证外部接口的坐标位置准确，方便后续做整厂管路布局时直接提取接口坐标，快速完成气源管路的三维布线。设备左右两侧预留的散热空间距离按照设备运行时的通风要求设置，在做工厂整体布局仿真时，可直接将该模型导入布局装配体，校验设备与周边立柱、输送线、其他加工设备的间距是否满足操作、维护、散热的三重要求，避免后期现场安装时出现空间干涉，重新调整设备位置导致管路、线缆排布返工。

　　在气动系统配套选型阶段，该模型可作为气源站的核心占位模型，匹配后续的冷干机、储气罐、过滤器组的排布位置，核算气源站整体占地面积，同时可根据设备的操作面朝向，规划车间内的主气管路走向，尽量缩短大流量输气管路的长度，减少管路沿程压力损失。区别于参数化的通用压缩机模型，该模型还原了凯瑟该系列机型特有的外观标识与操作区布局，在做客户方案展示、车间数字化孪生建模时，可直接匹配现场实际设备的外观特征，提升三维布局方案的还原度与真实感，避免通用模型与现场设备外观差异过大导致的方案展示效果打折扣。
