带遮阳棚夹层板发电机压缩储存站

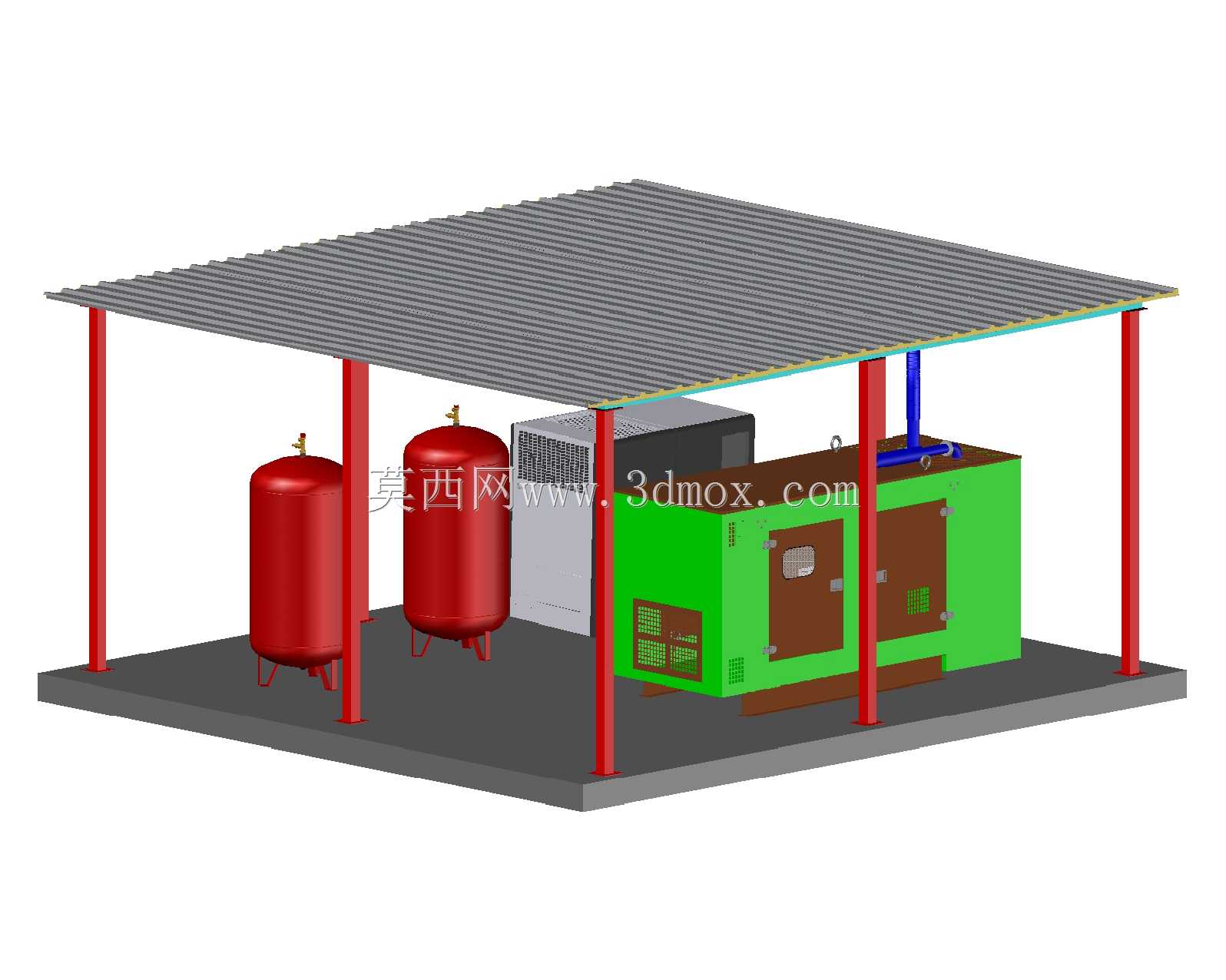

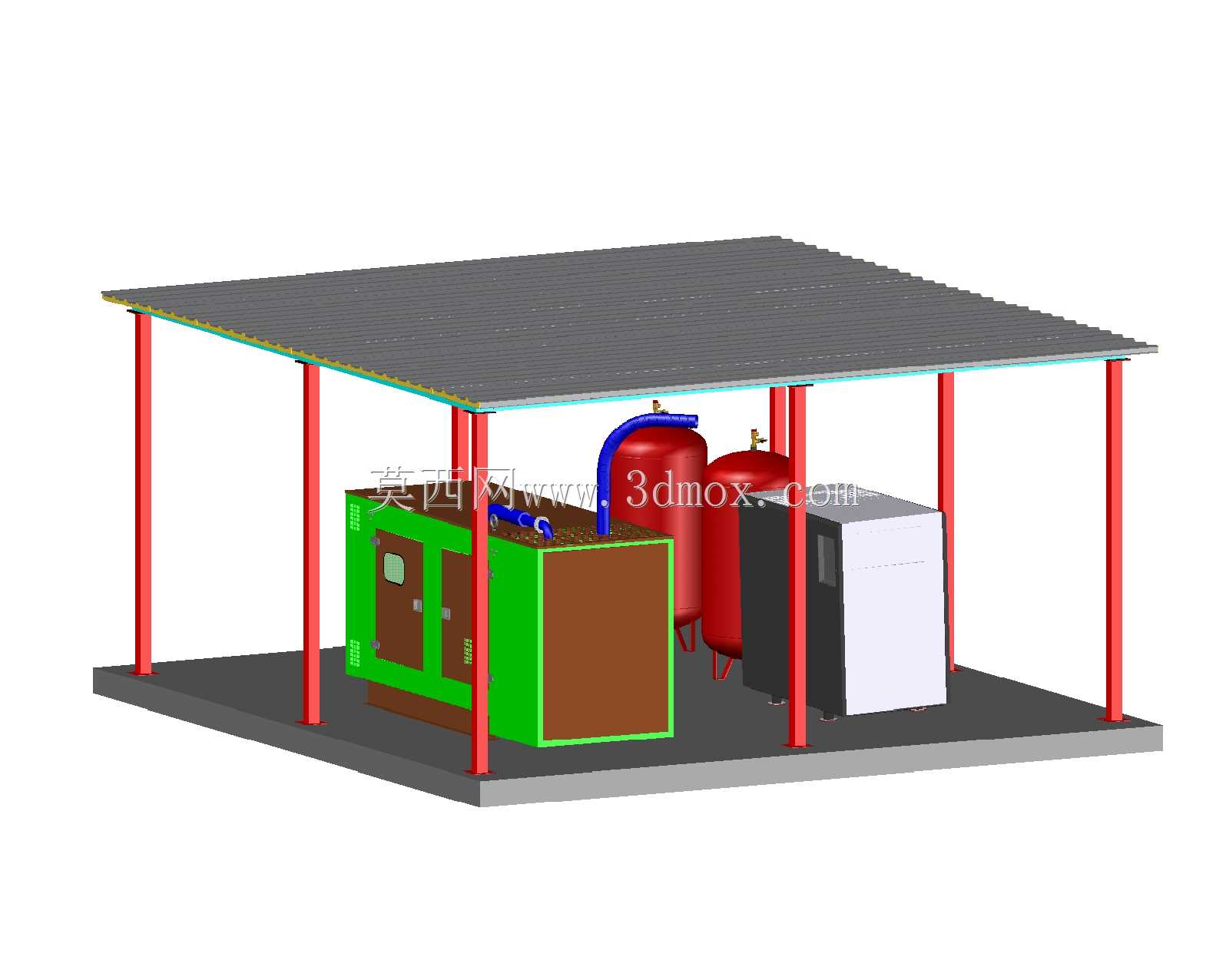

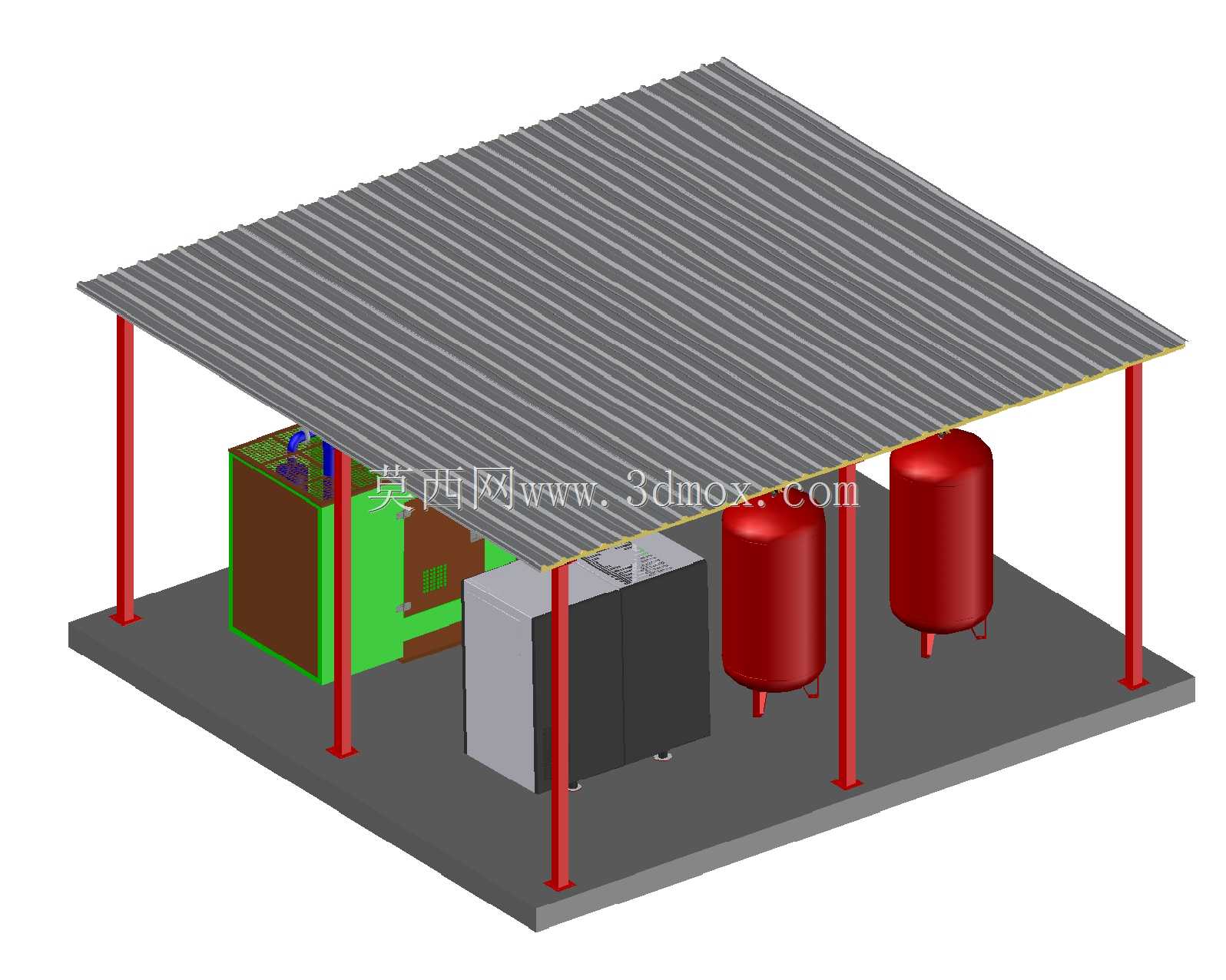

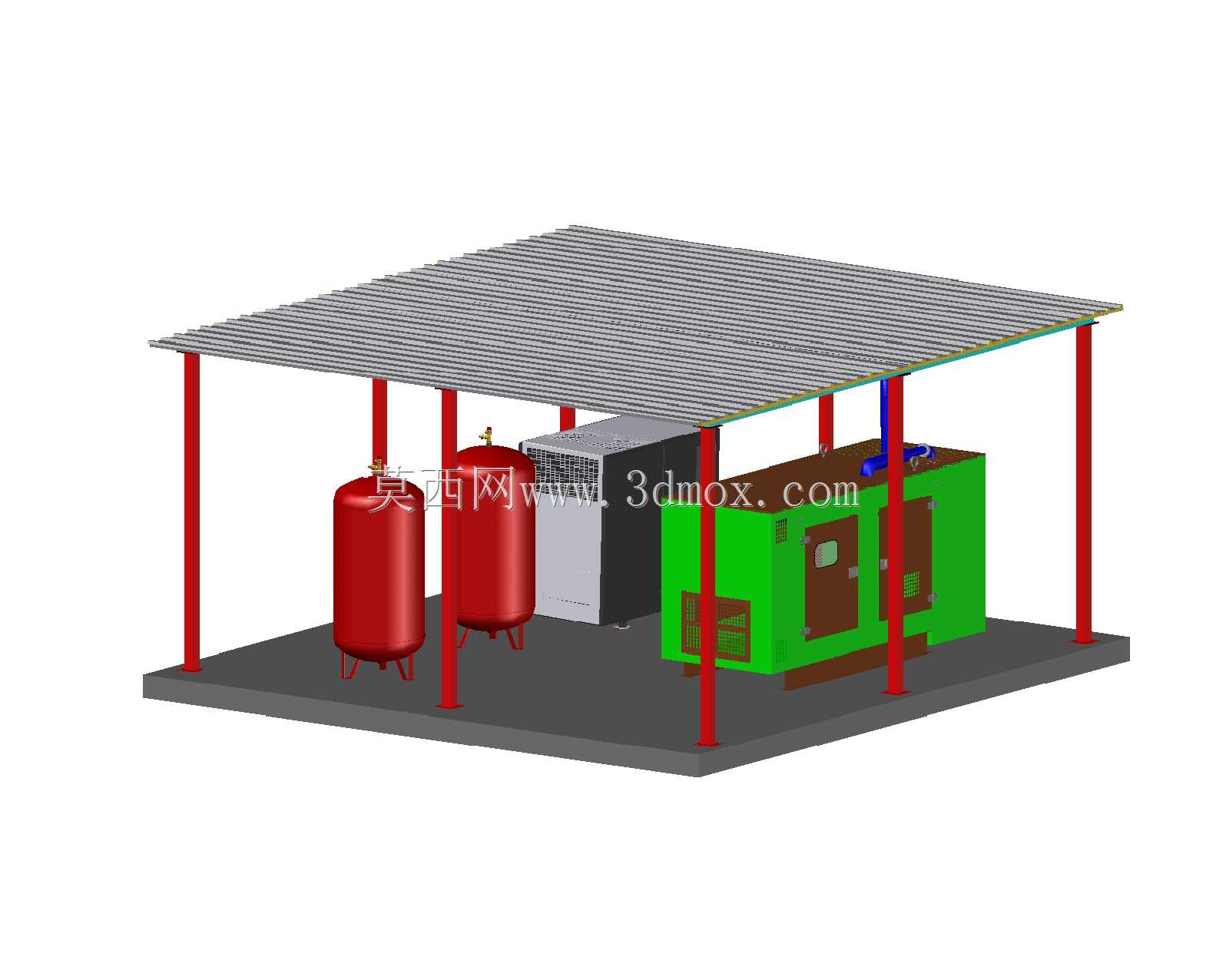

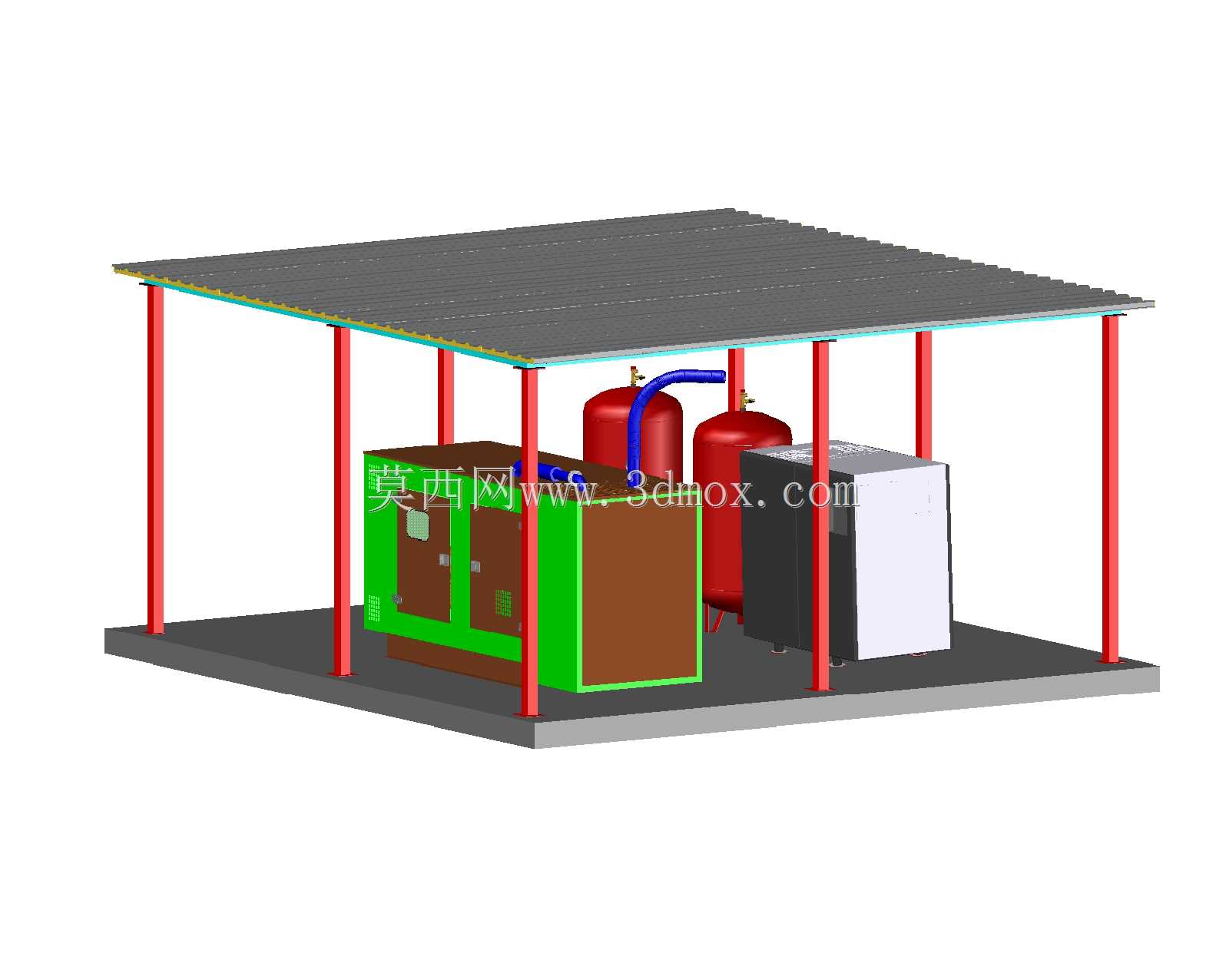

　　这套集成式场站设备主要面向野外作业临时供电、小型厂区备用供能、偏远站点自持运维这类场景设计，把发电单元、压缩介质储存单元做了撬装集成，省去现场分散安装的对位、管线反复对接工作量，到场后仅需接入负载端与接地装置即可投入使用。从结构布局来看，整体采用矩形混凝土基座作为承载基础，基座边缘预留了吊装孔位与接地预埋点，方便整站转运与现场固定，基座上方架设红色立柱支撑的波纹金属遮阳棚，棚顶采用单坡排水设计，坡度控制在5%左右，既可以遮挡正午直射阳光降低机组运行温度，也能引导雨水向基座后侧排放，避免积水浸泡设备外壳与管线接口。遮阳棚下方的功能区做了明确划分：左侧区域布置两台立式红色承压储气罐，罐体底部采用三腿支撑结构直接固定在基座预埋钢板上，

　　罐体顶部配置安全阀、压力表接口与进出气总管，负责储存压缩后的工作介质，可对接现场气动工具、气压制动类设备的供气需求；紧邻储气罐的位置布置灰色电控柜体，柜体做了防雨密封处理，面板上预留了操作按钮、状态指示灯与急停开关的安装位，内部集成发电单元的控制模块、过载保护器件与供气回路的压力控制元件，所有接线端子都做了防松脱处理，适配野外运输的振动工况；右侧区域为绿色外壳的发电机组舱，舱体采用钣金折弯焊接成型，侧面开设通风百叶与检修门，检修门配备暗装式锁具，既可以避免无关人员触碰内部运转部件，也能在机组维护时完全打开，留出足够的操作空间，舱体内部预留了柴油机、发电机本体、散热系统与燃油箱的安装位，排烟管从舱体顶部引出后沿立柱排布至棚顶外侧，

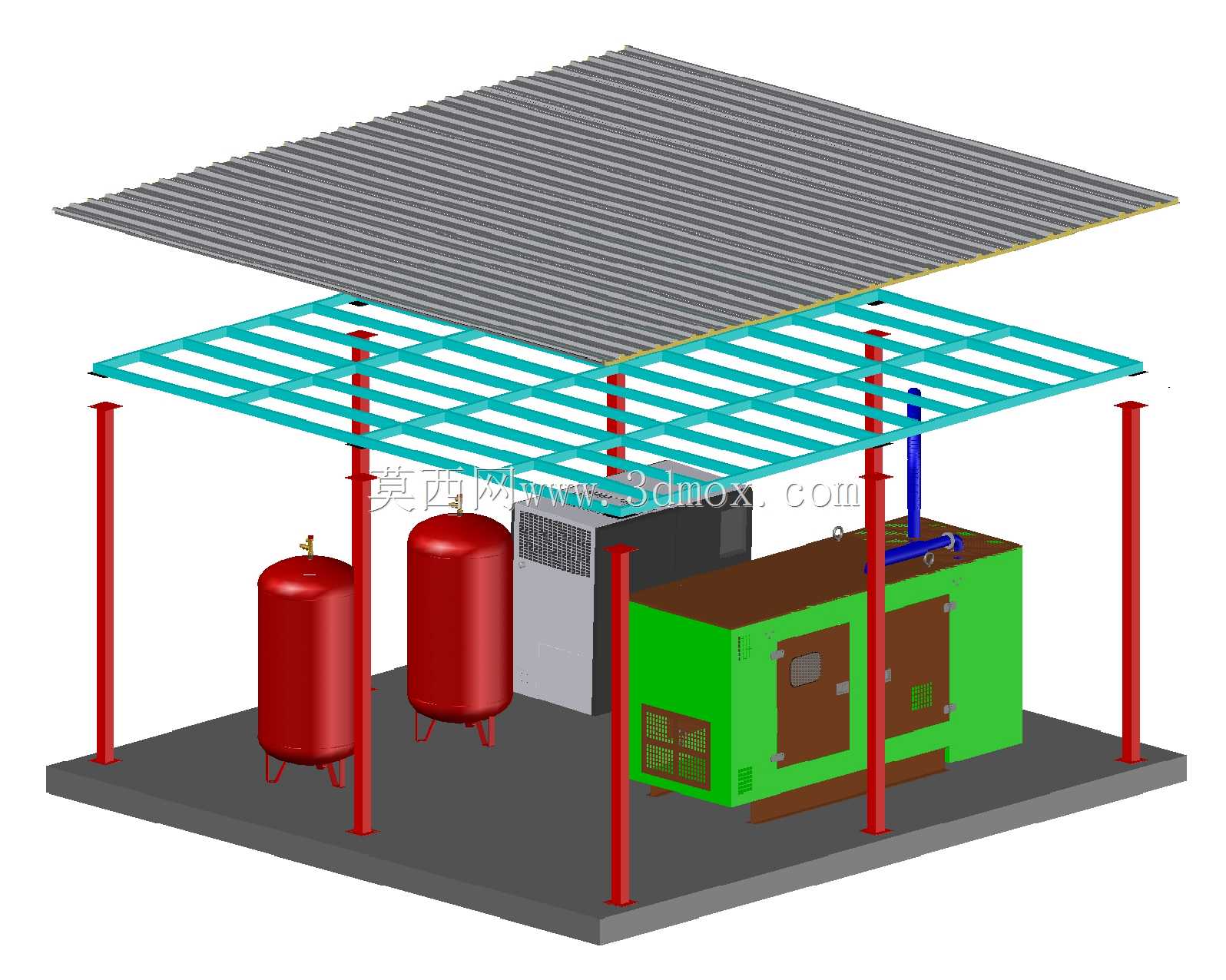

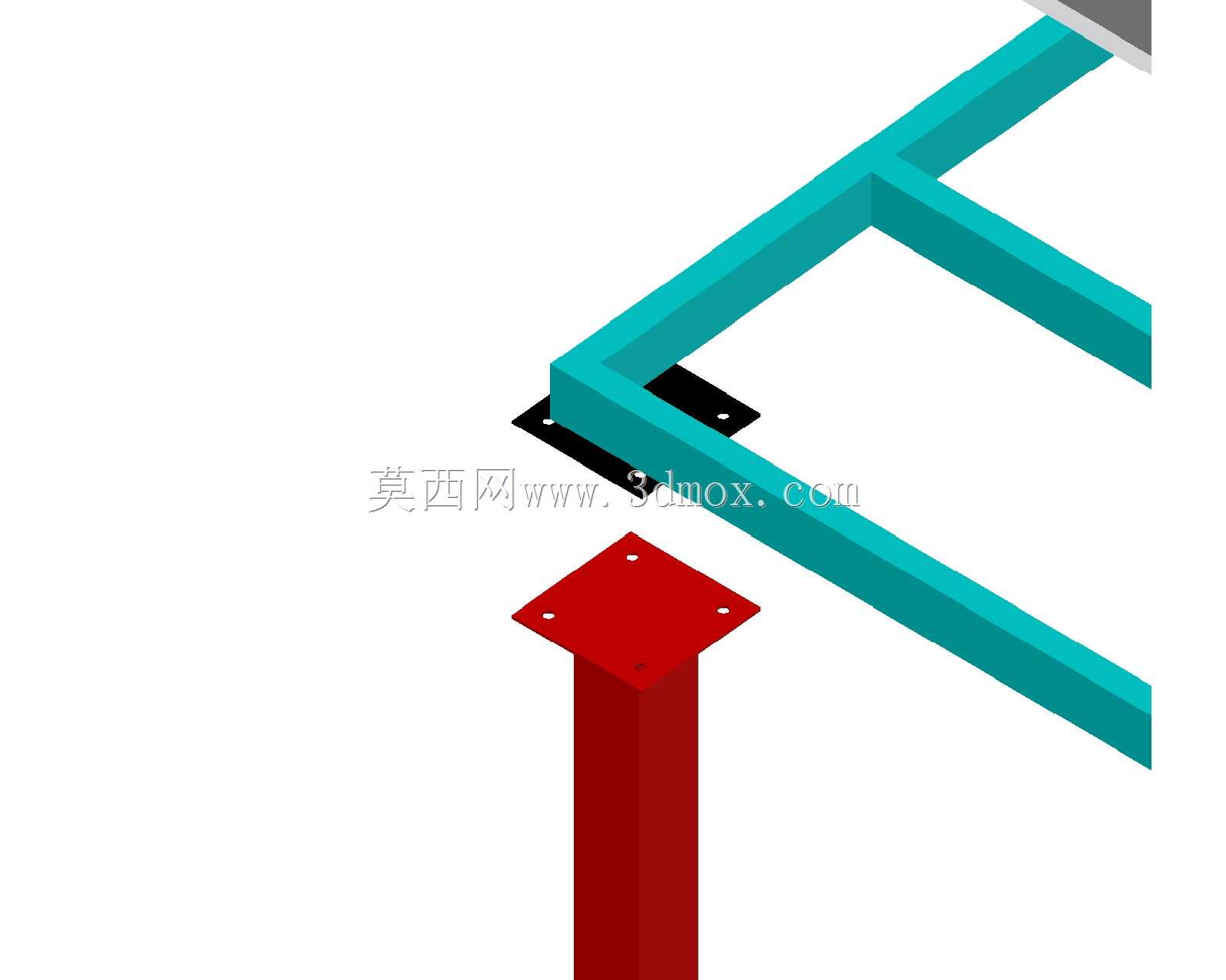

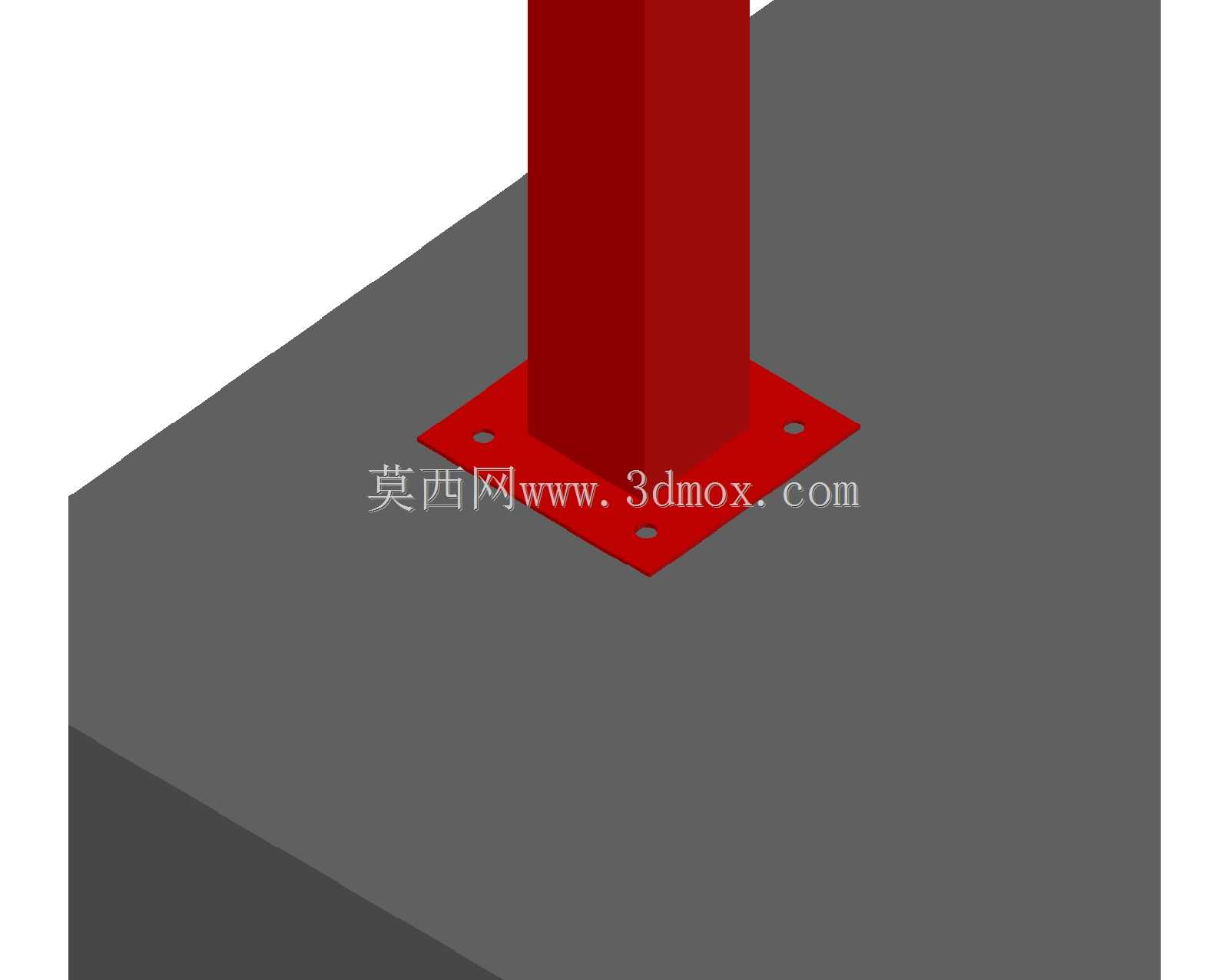

　　避免废气在棚下聚集。设计阶段优先考虑了运输与安装的边界限制，整站的外形宽度控制在标准货运车辆的限宽范围内，整体高度满足普通道路运输的限高要求，吊装时可直接通过基座上的四个吊点起吊，无需额外制作吊具，现场安装时不需要做复杂的混凝土基础，仅需将场地平整压实后放置整站，做好接地连接即可，大幅缩短现场部署周期。管线布局上，储气罐与发电机组之间的供气、供油管线都沿基座表面的线槽排布，所有转弯处都采用圆弧过渡避免应力集中，管线接头位置预留了检修操作空间，方便后期更换密封件与维护作业；遮阳棚的立柱与基座、棚顶的连接都采用螺栓紧固结构，拆解后可分体运输，适配道路条件较差的山区、矿区进场需求。从实际使用角度出发，

　　这种集成式设计避免了传统分散布置时发电设备、储气设备各自做防护、各自走管线的冗余工作，所有功能单元在出厂前就完成了管线对接与功能调试，现场不需要专业的安装团队长时间作业，尤其适合工期紧张的野外施工项目、临时保供站点使用，日常运维时可在遮阳棚下开展巡检、换油、滤芯更换等作业，不受日晒雨淋影响，提升运维作业的便利性与安全性。设备的载荷分布经过核算，储气罐满载、发电机组加注燃油后的整体重心落在基座中心区域，吊装与运输过程中不会出现侧倾风险，基座表面做了防滑纹理处理，运维人员在上面行走时不易滑倒，所有外露的金属构件都做了防腐涂装处理，红色立柱、绿色机组舱、红色储气罐的色彩区分也方便现场人员快速识别不同功能单元，避免误操作。
