船型嵌入式传感器安装固定金属基座

　　这款船型金属基座是嵌入式传感器安装场景下的专用固定构件，日常多应用在工业设备外壳、户外检测装置面板、智能装备的传感点位布设环节，核心作用是为内嵌式感应元件提供稳定的安装载体，同时兼顾安装面的平整度适配与外观过渡效果，避免传感器直接外露带来的磕碰损坏、密封失效问题。从实际使用场景来看，这类基座常被用在需要齐平安装传感元件的场合，比如自动化生产线的物料到位检测点位、户外环境监测设备的温感或光感元件安装位、车载传感装置的内嵌固定点，安装完成后基座表面能和设备外壳保持顺滑过渡，不会出现突兀的凸起或凹陷，既可以降低设备运行过程中积灰、积液的概率，也能避免物料输送过程中挂蹭到传感器本体。

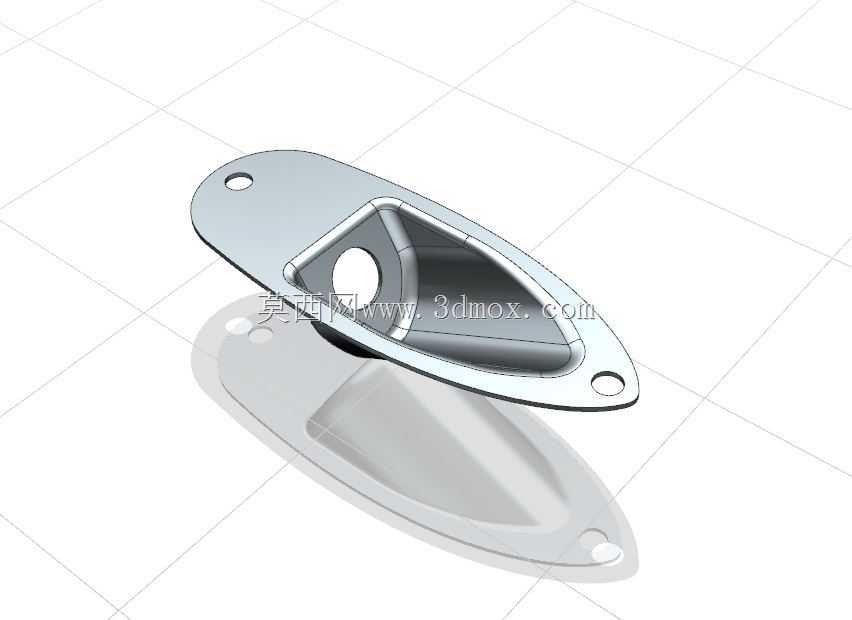

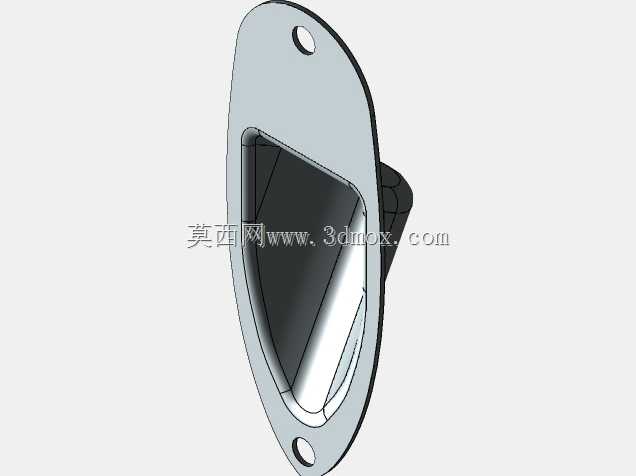

　　设计层面上，基座整体采用流线型船型轮廓，两端预留的圆形安装孔位适配M3-M4规格的沉头固定螺丝，安装时可以直接将基座嵌入预先开好的对应轮廓安装槽内，通过两端螺丝锁紧后，基座法兰面会紧密贴合在设备外壳的内壁或外壁，中间的内凹腔体刚好容纳传感器主体，腔体内部的三角加强筋结构并非随意设置，一方面是为了提升基座整体的抗形变能力，避免安装锁紧时基座边缘发生翘曲，导致安装面出现缝隙，另一方面也能对嵌入的传感器起到径向限位作用，防止设备运行过程中产生的振动导致传感器出现偏移、松动。建模过程中针对基座曲面和安装平面的衔接处做了面部融合处理，没有生硬的直角转折，不管是后续做金属冲压成型还是注塑包覆加工，都能避免应力集中导致的开裂问题，同时曲面过渡区域的圆角半径统一控制在R1.2-R2之间，既满足加工工艺的脱模、折弯要求，也能保证安装后和设备外壳的贴合度。

　　从安装边界尺寸来看，基座整体长度控制在68mm左右，最宽处宽度为24mm，两端安装孔的中心距为58mm，中间内凹腔体的深度为8mm，能够容纳直径不超过18mm、长度不超过7mm的圆柱型或方块型传感元件，基座边缘的法兰边宽度为3mm，安装时需要在设备面板上开设长度62mm、宽度18mm的腰型嵌入槽，槽位的公差建议控制在±0.1mm，既能保证基座顺利嵌入，也不会出现过大的装配间隙。基座底部的弧形凸起结构是和安装面弧度做适配的设计，针对不同曲率的设备外壳，可以通过调整这个弧形面的曲率参数实现紧密贴合，不需要额外增加密封垫片就能达到基础的防尘防水效果，如果应用在户外高湿高尘场景，只需要在法兰面贴合处增加一圈0.5mm厚的密封泡棉，就能达到IP65级别的防护要求。

　　实际选型使用时需要注意，这款基座的材质默认采用304不锈钢冲压成型，厚度为1.2mm，如果应用在有强腐蚀的化工场景，可以更换为316L材质或者做表面喷塑处理，安装螺丝建议采用同材质的沉头内六角螺丝，避免不同材质接触产生电化学腐蚀。建模时构建的光栅图像参考部分，主要是为了还原曲面融合处的光影过渡效果，方便后续做渲染验证和加工工艺校验，实际生产时可以直接提取模型的曲面轮廓生成冲压模具的型腔，不需要额外做曲面重构，中间的传感器安装孔位可以根据实际选用的传感器型号做参数化调整，不需要重新构建整体模型，只需要修改内凹腔体的孔径和深度参数即可适配不同规格的传感元件，大幅缩短结构设计的迭代周期。
