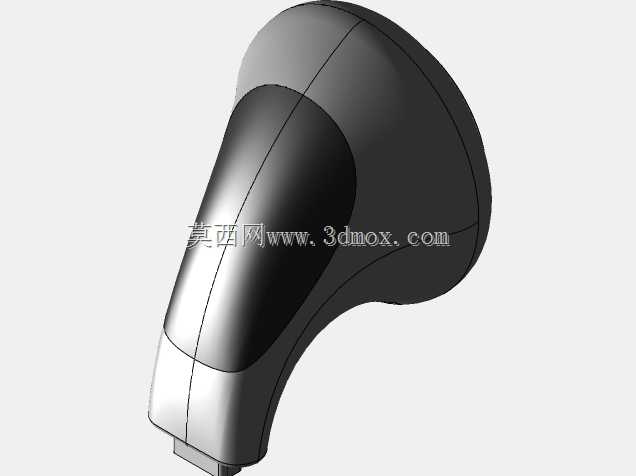

入耳式蓝牙耳机壳体曲面结构建模设计

　　本次建模的入耳式佩戴类电子设备壳体，核心面向个人消费音频场景，日常使用中需适配耳道贴合佩戴需求，同时兼顾内部元器件排布空间与外观质感表现。从实际使用场景出发，这类壳体长期与人体耳廓、耳道接触，外表面不能存在尖锐棱角、突兀折边，所有过渡曲面需保证顺滑连续，避免长期佩戴产生压痕或不适感，同时壳体的曲面弧度要匹配多数人耳甲腔的轮廓曲率，保证佩戴时的贴合度与稳定性，降低日常活动中脱落的概率。设计过程中优先确定佩戴贴合基准面，以耳道接触区域的曲面为核心构建基础，先勾勒出贴合耳道的弧形轮廓线，控制该区域的曲率半径在8-12mm区间，适配多数成年人耳道的接触弧度，避免曲率过小造成局部压迫、曲率过大导致贴合不牢漏音的问题。向外延伸的机身主体部分，

　　采用渐变曲面过渡，从耳道贴合区域的窄弧面逐步过渡到机身外侧的饱满弧面，整体最大外轮廓宽度控制在16mm左右，长度控制在22mm区间，厚度方向从最薄的出声端3mm逐步过渡到机身尾部的10mm，既保证内部可以容纳发声单元、蓝牙模块、微型电池等核心元器件，也不会因体积过大造成耳廓外侧的异物感。壳体表面的按键区域采用内凹式曲面设计，按键凸起高度控制在0.8mm，既保证盲操作时的触感辨识度，也不会因凸起过高剐蹭衣物或造成误触，按键周边的曲面与主壳体保持G2连续，避免接缝处积灰或产生硌手感。出声端的接口结构采用阶梯式限位设计，预留出硅胶耳塞套的安装卡槽，卡槽深度1.2mm，直径公差控制在±0.05mm，保证不同尺寸的硅胶耳塞套都能牢固卡合，

　　不会在佩戴或摘取过程中脱落。建模过程中全程采用曲面构建逻辑，先通过空间样条线搭建整体轮廓的线框，区分出佩戴贴合区、机身主体区、按键区、出声端四个核心曲面区域，每个区域的曲面构建都先保证边界线的曲率连续，再通过网格曲面生成基础面，之后通过曲面桥接、曲率调整完成不同区域的过渡，避免出现曲面褶皱、曲率突变的问题。完成基础曲面后对整体壳体进行厚度抽壳，壳体壁厚均匀控制在1.2mm，既保证注塑成型时的塑料流动性，避免出现缺胶、壁厚不均导致的缩水变形，也能为内部元器件提供足够的结构强度，日常跌落、挤压时不会轻易开裂。内部的限位筋位根据元器件的排布位置同步构建，筋位厚度0.8mm，高度根据对应元器件的厚度调整，既可以固定内部的电路板、电池、

　　发声单元，避免晃动产生异响，也不会过多占用内部空间。从实际生产角度出发，所有曲面的拔模角度控制在1.5°以上，避免注塑脱模时出现刮伤、卡模的问题，外表面的高光区域曲面曲率变化平缓，保证后续表面处理（亮面抛光、磨砂喷涂）时不会出现光影不均的瑕疵。壳体尾部的充电接触点位区域，做了微小的平面凸起，保证充电时触点与充电盒的弹片可以稳定接触，该平面与周边曲面的过渡采用小圆角顺滑衔接，不会破坏整体的外观流畅感。整体建模过程中反复校验曲面的连续性、壁厚的均匀性、结构的安装边界，确保最终的模型既符合人体工学佩戴要求，也满足内部元器件的安装空间需求，同时适配注塑生产的工艺要求，不会出现无法开模、成型不良的结构问题。
