传感设备配套轴类连接构件结构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:606178
  • 传感设备配套轴类连接构件结构设计
  • 传感设备配套轴类连接构件结构设计

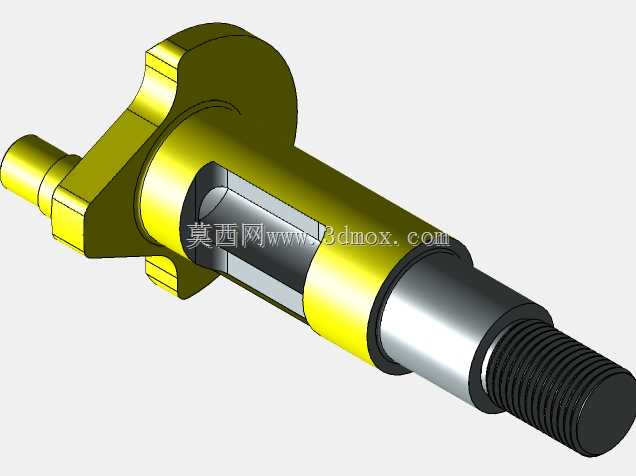

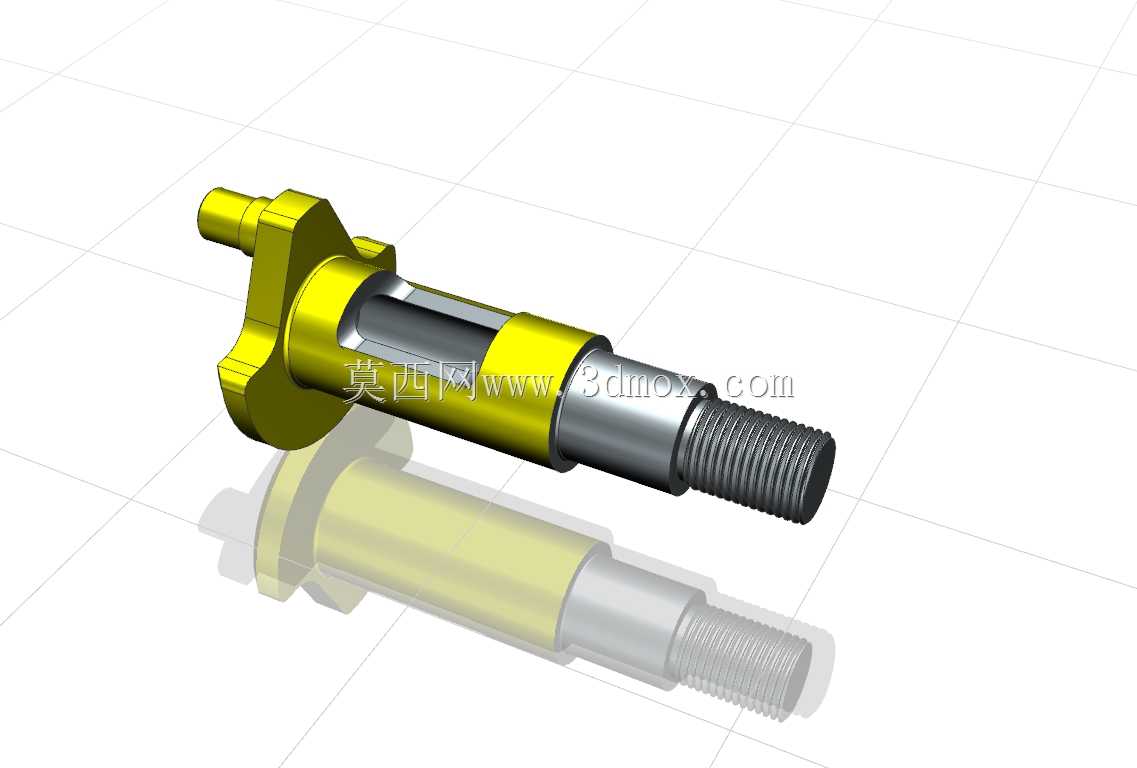

  在工业传感检测类设备的装配体系中,这类轴类连接构件是衔接传感检测单元与动力执行端的核心传力部件,常见于流体压力传感、位移反馈传感类的仪表安装场景,承担着扭矩传递、安装定位、密封衔接的多重作用,其结构设计的合理性直接影响传感单元的检测精度与长期运行稳定性。从实际工况适配角度出发,该构件的结构分段完全围绕装配需求做针对性设计:一端的异形凸耳结构并非冗余造型,而是用于和传感端的安装基座做周向防转定位,避免轴体在往复传动过程中出现周向窜动,导致传感检测的信号采集出现偏差,凸耳的两个定位面做了平行度公差约束,装配时可直接卡入基座的对应卡槽内,无需额外加工定位销孔,能有效缩减装配工序时长。中间段的双色分区对应不同的功能表面,

  亮黄色区段做了表面硬化处理,是和密封件配合的工作段,表面粗糙度控制在Ra0.8以内,既能保证密封件的唇口不会被过快磨损,又能避免长期运行后出现介质渗漏问题;银灰色区段是轴承配合段,尺寸公差严格按照基孔制过渡配合设计,和深沟球轴承的内圈过盈量控制在0.01-0.02mm区间,既保证轴承装配后不会出现跑内圈的问题,又不会因为过盈量过大导致轴承内圈胀大,影响轴承的旋转精度。末端的外螺纹段是锁紧定位结构,用于装配锁紧螺母,将整个轴体的轴向位置完全固定,螺纹精度选用6g级,和标准六角锁紧螺母适配,螺纹收尾处做了退刀槽设计,避免螺母锁紧时出现卡滞,同时退刀槽的圆角做了R0.5的过渡处理,减少应力集中,

  避免轴体在交变载荷作用下从退刀槽位置出现疲劳断裂。从安装边界来看,该构件的最大径向尺寸集中在凸耳位置,装配时需要预留对应宽度的卡槽空间,轴体的总长度适配常规传感仪表的安装腔深度,不会出现装配后轴端顶碰传感芯片或者伸出长度不足导致连接失效的问题。设计过程中需要重点考量各段的同轴度要求,轴承配合段、密封段、螺纹段的同轴度公差需要控制在φ0.02mm以内,否则装配后会出现轴体旋转卡滞、密封偏磨、螺纹锁紧偏斜的问题,直接导致整个传感单元的使用寿命大幅缩短。在实际选型应用中,这类构件常配套用于液压系统的压力传感模块、气动回路的位置反馈单元,工作环境往往存在少量油污、金属碎屑,因此表面除了硬化处理外,还做了镀锌钝化的防锈处理,

  能适应常规工业车间的温湿度环境,不会因为短期受潮出现表面锈蚀,影响装配精度。不同于普通的传动光轴,该构件的异形凸耳结构是集成化设计的体现,将原本需要额外加工的定位键、定位销的功能整合到轴体本身,减少了装配时的零件数量,降低了整个传感组件的装配累计误差,对于提升传感检测的重复精度有明显帮助。在建模过程中,各段的过渡圆角都做了针对性处理,所有锐边都做了C0.2的倒角,既避免装配时划伤操作人员,也能去除机加工产生的毛刺,保证各配合面的装配贴合度。密封段的直径尺寸和密封件的规格严格匹配,选用标准的O型圈或者骨架油封即可实现密封,无需定制非标密封件,能有效降低后期的维护更换成本。螺纹段的长度经过核算,锁紧后螺母的端面刚好压在轴承内圈的端面上,不会出现压持位置偏移导致轴承受力不均的问题,同时预留了1-2个螺距的余量,适配不同厚度的调整垫片,方便装配时微调轴体的轴向间隙,保证传感端的触发位置处于最佳检测区间。
