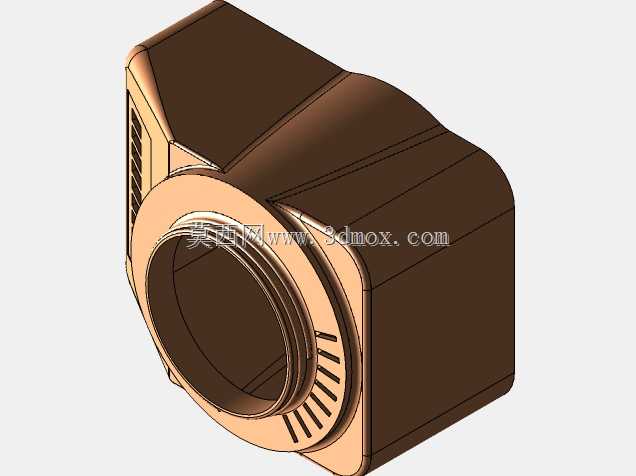

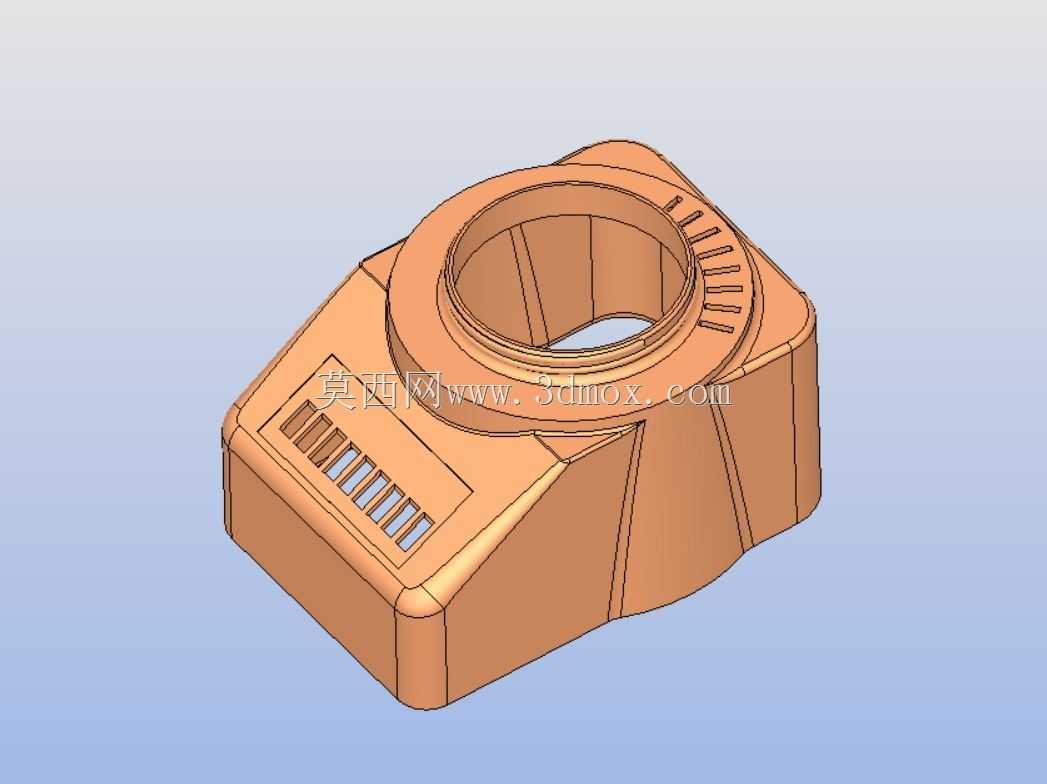

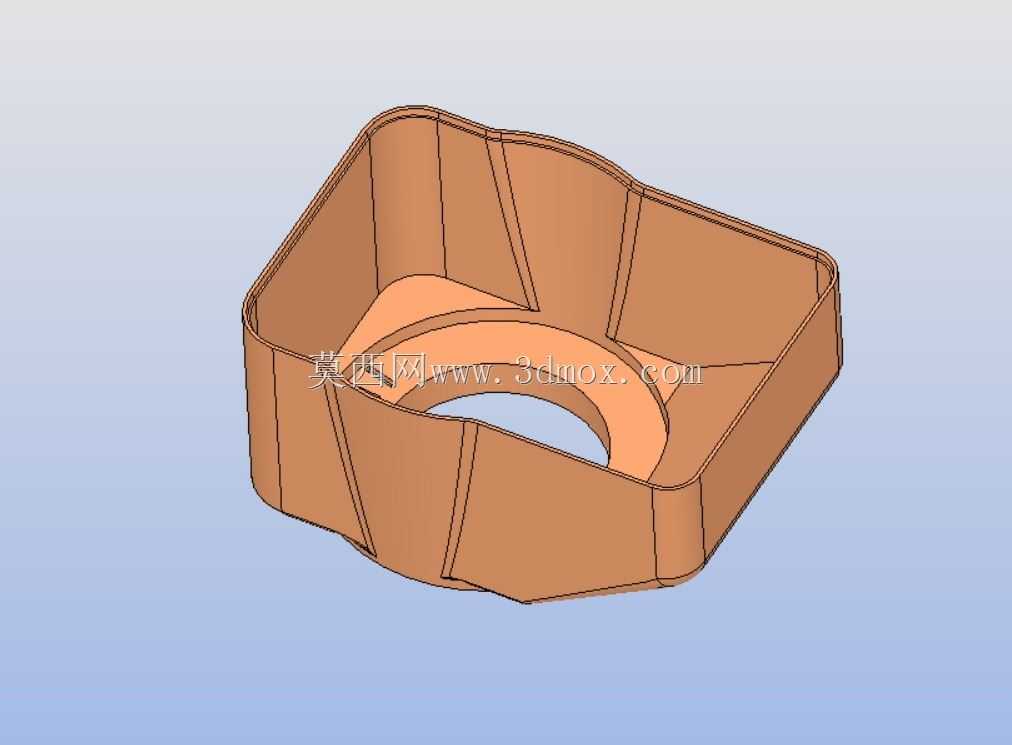

搅拌机主机壳体结构三维实体建模

　　本次建模的对象为台式搅拌机的主机承载壳体，作为整机的核心支撑结构件，该部件直接决定了搅拌机运行时的结构稳定性与部件装配精度，在食品加工类小家电的结构设计中属于核心受力构件。日常商用及家用场景里，这类壳体需要容纳驱动电机、控制电路板、传动连接组件，同时上部的环形安装位需要直接对接搅拌杯组件，侧面的格栅结构承担电机运行时的散热通风功能，边角的过渡造型既要满足注塑生产的脱模要求，也要兼顾日常使用时的防磕碰安全需求。

　　从结构设计逻辑来看，建模时首先要确定上部环形安装位的同轴度公差，这个位置是搅拌杯与主机的定位基准，环形内壁的卡槽结构需要和搅拌杯底部的卡扣完全匹配，保证搅拌过程中杯体不会出现径向晃动或者轴向松脱，环形端面的平面度需要控制在合理范围内，避免装配后出现缝隙导致液体渗漏到主机内部。下部的方形基座是整个主机的配重承载区，内部需要预留电机安装的螺柱位，螺柱的位置要和常用的串激电机安装孔位完全对应，同时基座底部要预留防滑脚垫的安装凹槽，保证设备放置在操作台面上时不会因为高速搅拌产生位移。

　　侧面的散热格栅设计不能只做外观造型，每一条格栅的倾斜角度都要兼顾通风效率与防异物进入的要求，格栅的缝隙宽度控制在安全范围内，避免日常使用时手指误触内部的运转部件，同时格栅的排布方向要顺着电机散热风叶的出风方向，减少风阻提升散热效率，避免电机长时间高负载运行时出现过热保护。壳体的壁厚设计要均匀，避免注塑生产时出现缩痕、缺胶等缺陷，转角位置全部做圆角过渡，既可以提升壳体的结构抗冲击强度，也能消除注塑件的应力集中问题，减少日常使用中摔碰导致的壳体开裂概率。

　　安装边界方面，上部环形结构的内径尺寸需要匹配标准搅拌杯的底部外径，基座的整体长宽尺寸要保证整机重心落在基座支撑面范围内，避免搅拌高粘度食材时整机出现倾翻，壳体内部的筋位设计既要起到加强结构强度的作用，也要兼顾电路板、走线槽的固定需求，筋位的高度不能干涉电机的安装空间，同时要预留出电源线的出线口位置，出线口处要做圆滑过渡避免割伤电源线绝缘层。建模过程中所有的配合面都预留了合理的装配公差，卡扣结构的变形量按照常用PP塑料的弹性模量设置，保证装配时的卡扣连接可靠性，同时也方便后期维修时的部件拆卸。这类壳体的建模需要兼顾生产工艺、装配需求、使用安全多个维度，不能只追求外观造型的流畅，每一处结构细节都要对应实际使用中的功能需求，比如壳体上部环形位旁边的缺口结构，是为了预留搅拌杯安全锁扣的触发位，只有搅拌杯安装到位触发锁扣，设备才能通电启动，这个细节是小家电安全设计的必备结构，建模时需要准确还原锁扣的活动空间，避免出现装配干涉导致安全锁失效。
