2.5轴NX铣削轮廓加工去毛刺工艺方案

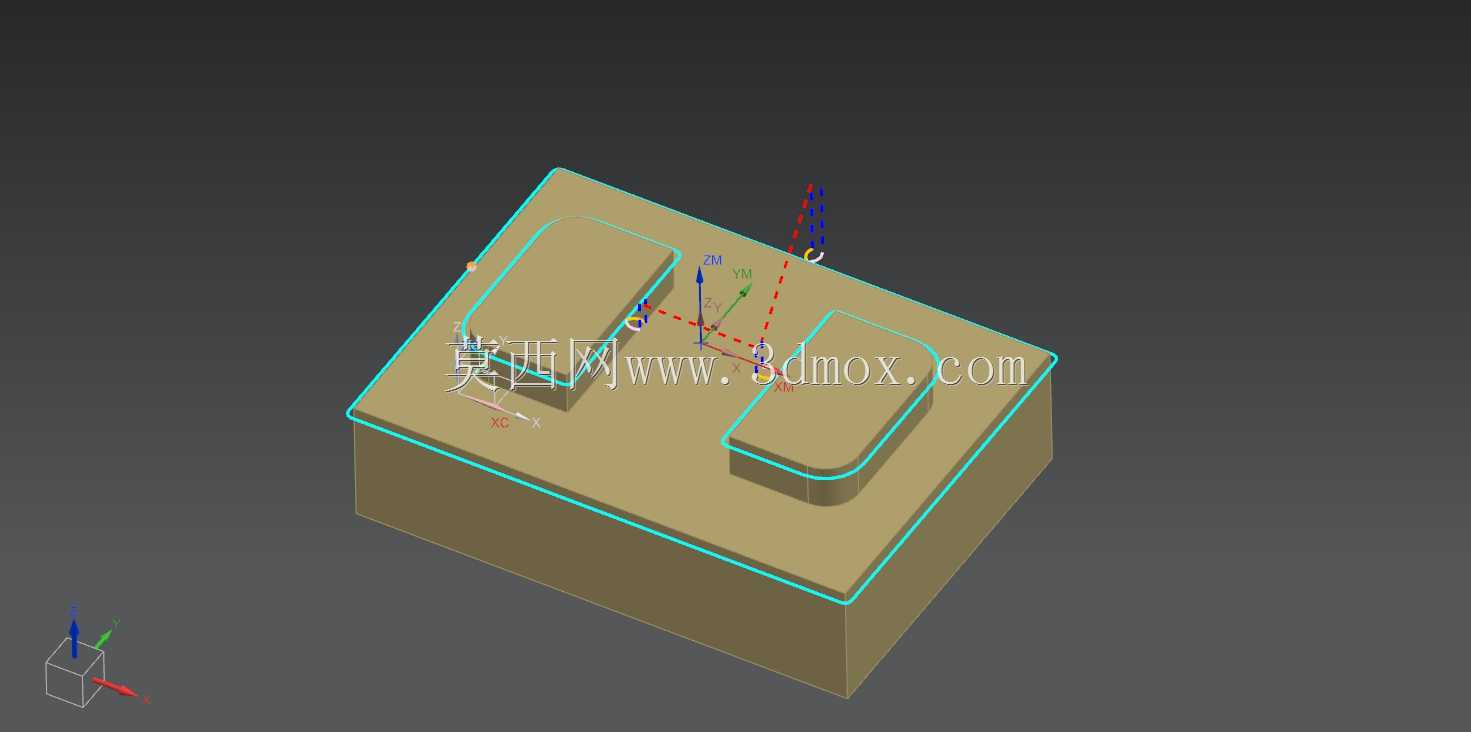

　　这套2.5轴铣削加工方案，主要面向中小批量通用机加工场景，适配立式加工中心的常规三轴加工行程，针对带凸起封闭轮廓的块状坯料做轮廓精铣与棱边去毛刺一体化加工设计，在普通民营机加工车间的日常零件加工中适配性极强，不需要加装第四轴转台或者特殊工装，普通台钳装夹即可完成全部工序，能覆盖大部分安装基座、定位块、小型工装垫板类零件的加工需求。从实际加工逻辑来看，方案首先规避了2.5轴加工中最容易出现的接刀痕过深、轮廓侧壁垂直度超差的问题，走刀路径沿着零件两个凸起封闭轮廓的外沿做连续顺铣切削，最后一圈走刀特意将切削余量控制在0.08mm到0.12mm之间，既保证了轮廓的尺寸精度，也能减少刀具在棱角位置的让刀量。很多车间做这类带凸起轮廓的零件时，

　　习惯单独安排一道钳工去毛刺工序，不仅效率低，还容易因为人工打磨力度不均破坏轮廓的R角精度，这套方案把去毛刺工序整合到铣削流程末尾，用同一把立铣刀在轮廓棱边位置走一圈45度的微小倒角路径，倒角深度控制在0.15mm以内，既能完全去除铣削产生的翻边毛刺，又不会破坏零件的装配定位面，后续零件装配时不需要再做额外的棱边处理。设计走刀路径的时候，特意将两个凸起轮廓的加工顺序做了优化，先加工尺寸更小的右侧凸起轮廓，再加工尺寸偏大的左侧凸起轮廓，减少刀具空行程移动的距离，同时进刀点都选在轮廓外侧的坯料余量区域，采用螺旋下刀的方式切入，避免垂直下刀在零件表面留下扎刀痕迹。两个凸起轮廓的转角位置都做了与刀具半径匹配的R角过渡，

　　没有设计小于刀具半径的清角要求，不需要换小刀做二次清角加工，单把φ10mm的硬质合金立铣刀就能完成全部粗铣、精铣、去毛刺倒角的工序，减少了换刀带来的时间损耗，也避免了多次换刀产生的定位误差。从安装边界来看，这套加工方案适配的坯料为规则矩形块，装夹时只需要保证坯料伸出台钳钳口的高度大于轮廓加工深度3mm以上即可，不需要做特殊的找正操作，工件坐标系原点设置在坯料上表面的中心位置，对刀操作简单，普通操机人员就能快速完成装夹对刀。加工过程中切削参数的适配性也很强，针对45号钢坯料，主轴转速可以设置在1800到2200转每分钟，进给速度控制在1200到1500毫米每分钟，切削深度每层不超过0.5mm，加工出来的轮廓侧壁粗糙度能稳定达到Ra1.

　　6，完全满足普通装配零件的精度要求；如果是加工铝合金坯料，只需要把主轴转速提升到3500到4000转每分钟，进给速度调整到2500毫米每分钟，不需要修改走刀路径就能直接加工，适配性覆盖了车间最常见的两种加工材质。另外这套路径设计也考虑了刀具磨损的补偿问题，在机床控制面板上直接输入刀具半径补偿值就能调整轮廓的最终加工尺寸，不需要重新修改编程路径，当刀具磨损0.05mm以内时，只需要微调补偿值就能保证零件尺寸合格，减少了编程人员的重复工作。在实际车间生产中，这类带双凸起轮廓的零件常用来做传感器安装基座、工装定位块、设备垫板，加工批量通常在几十件到几百件不等，用这套加工方案相比传统的分工序加工，单件加工时间能缩短30%左右，同时不需要额外安排钳工去毛刺，也避免了人工去毛刺带来的品质不稳定问题，加工完成的零件棱边均匀，轮廓尺寸一致性好，能直接进入装配环节。
