2.5轴铣削加工自行车车架零件工艺演示

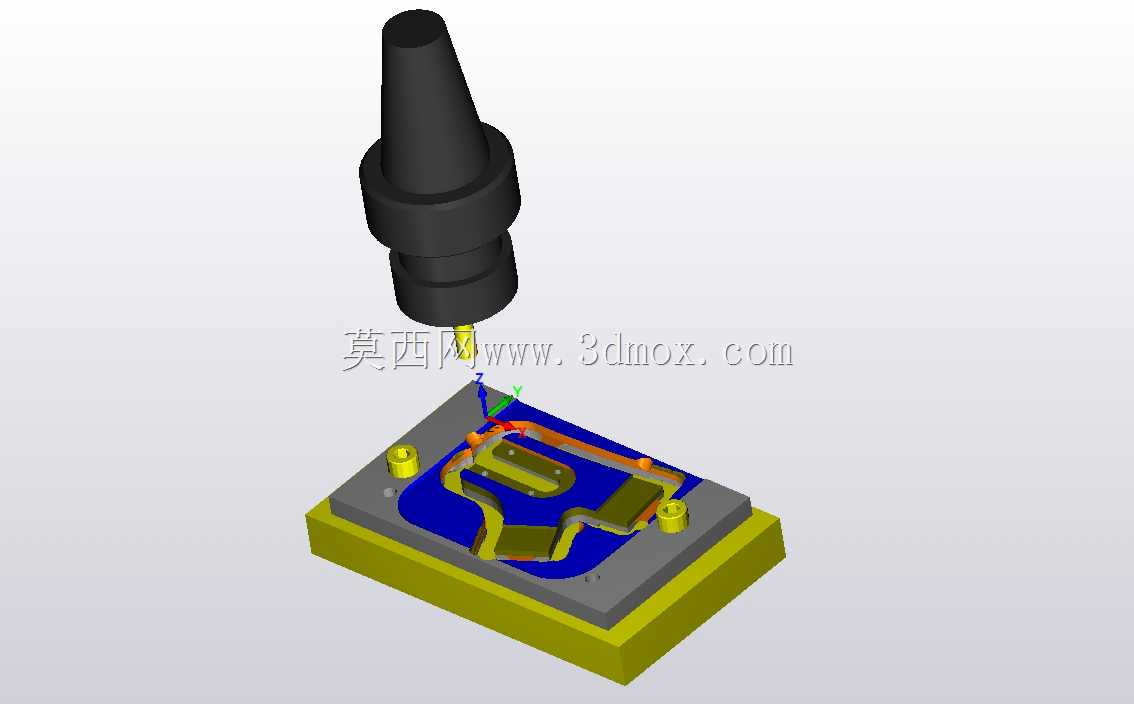

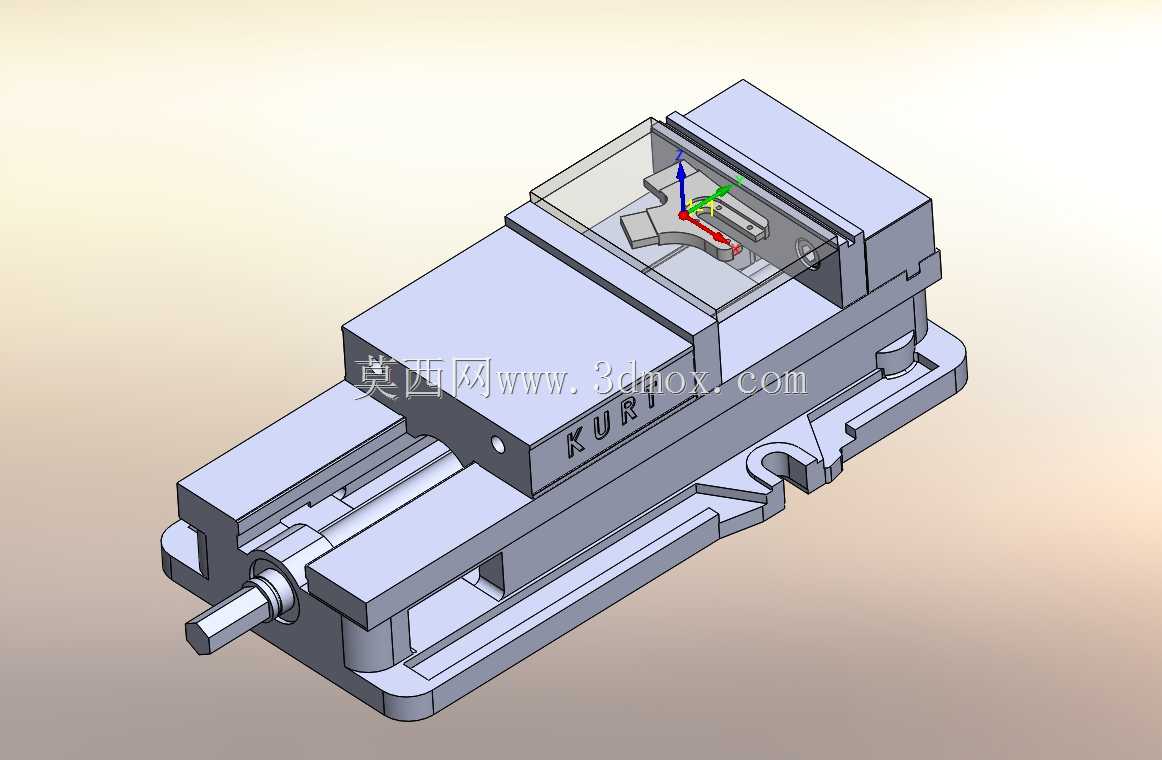

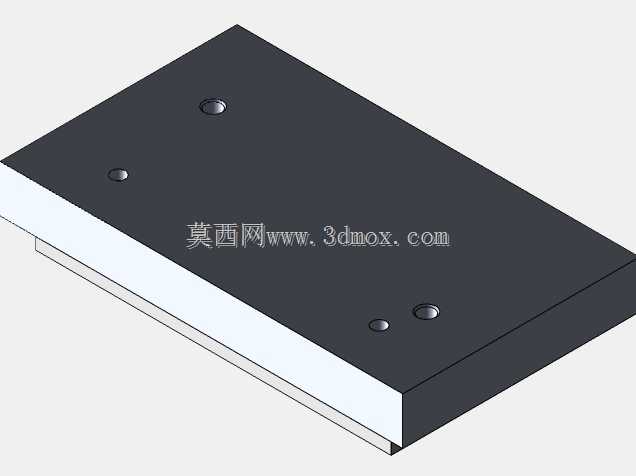

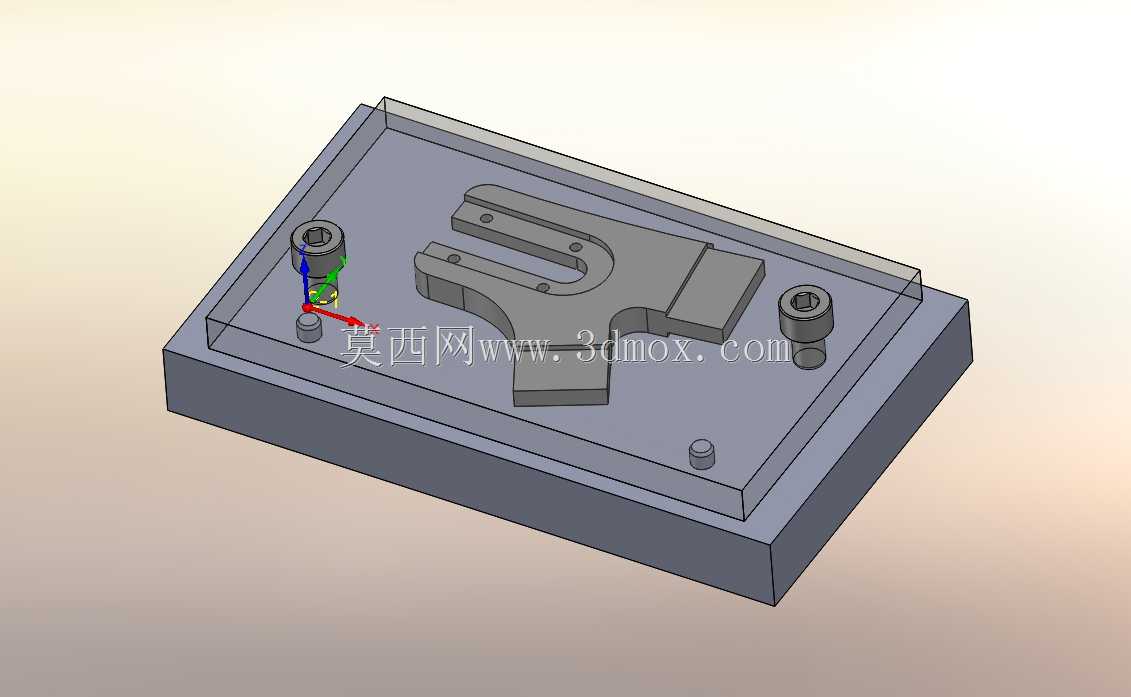

　　这套加工演示对应的是自行车车架类小型结构件的2.5轴铣削工序，日常车间里这类带异形型腔、浅槽与定位孔的薄壁结构件，大多会在立式数控铣床上完成粗精加工，加工时刀具沿Z轴分层下刀，XY平面走刀完成轮廓与型腔切削，不需要多轴联动就能满足大部分非空间曲面结构件的加工精度要求。从模型呈现的装夹状态来看，工件采用平口钳配合等高垫铁装夹，底部黄色部分为夹具基座，四个角的定位销直接穿入工件毛坯的工艺孔，限制X、Y方向的移动自由度，Z方向靠夹具基准面承托，装夹时避开了刀具走刀的所有路径，不会出现撞刀风险，这种装夹方式适合批量不大、外形规则的小型结构件，换件时只需要插拔定位销就能快速找正，省去了逐件打表找正的辅助时间。

　　加工思路上遵循了先粗后精的工艺原则，粗加工采用大直径平底刀沿型腔轮廓分层环切，每层切深控制在刀具直径的1/10以内，快速去除大部分毛坯余量，给精加工预留0.2-0.3mm的均匀余量；精加工阶段换用小直径铣刀走轮廓与槽侧壁，最后用倒角刀完成所有棱边的C0.5倒角，避免加工后锐边割手。刀具装夹采用标准BT锥柄刀柄，和立式铣床的主轴锥孔匹配，装刀时刀柄插入主轴后通过拉钉拉紧，径向跳动控制在0.01mm以内，保证加工时的切削稳定性。从工件的结构来看，加工区域的型腔深度不超过10mm，属于浅槽加工，走刀时不需要考虑长刀具悬伸带来的让刀问题，切削参数可以适当提高，粗加工时主轴转速控制在2500r/min，进给速度1200mm/min，

　　精加工时转速提升到4000r/min，进给降到800mm/min，保证侧壁的表面粗糙度达到Ra1.6的要求。安装边界上，夹具基座的外形尺寸控制在200mm×150mm以内，刚好适配普通立式铣床的工作台T型槽安装间距，不需要额外制作过渡连接板，找正的时候只需要拉表找正夹具的两个相邻侧边，就能确定整个加工坐标系的原点，原点设置在工件上表面的中心位置，对刀时用寻边器找正XY原点，Z轴对刀块设定Z0，操作流程和车间常规加工流程完全一致。这类2.5轴加工的工艺方案通用性极强，除了自行车车架零件，大部分电子电器结构件、小型工装连接板、模具模板的开框加工都可以套用这套工艺逻辑，只需要根据工件的材料调整切削参数，比如铝合金件可以提高转速和进给，

　　钢件则适当降低切深、加大冷却液流量。模型里呈现的走刀路径覆盖了所有需要加工的区域，没有出现漏加工或者过切的位置，型腔内部的转角位置因为刀具直径的原因残留了R角，后续如果需要清角可以换用更小直径的刀具补加工序，或者在设计阶段就把内转角设置成和刀具匹配的R值，减少额外的加工工序。实际生产中这类零件加工完成后，只需要取下工件去除飞边，通过三坐标测量关键尺寸，就能直接进入下一道焊接或者装配工序，加工周期单件控制在15分钟以内，批量生产时效率优势非常明显。
