车削加工轴类装夹与工序演示结构

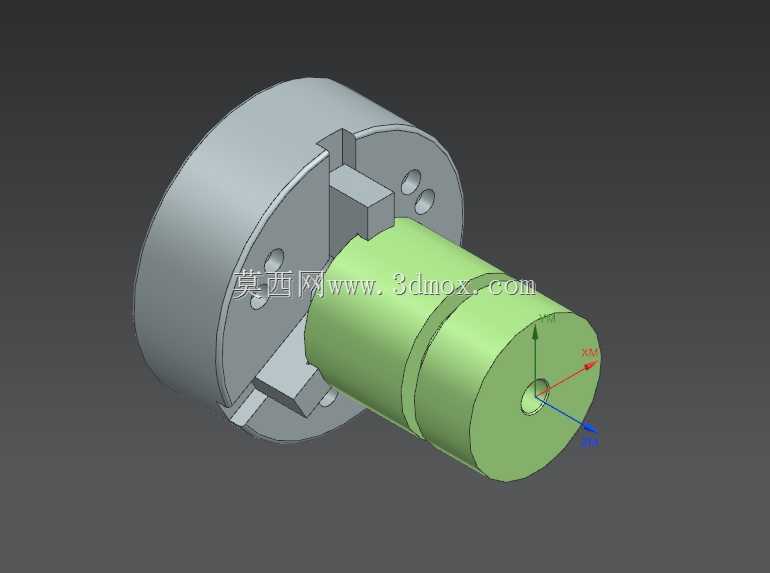

　　这套三维结构完整还原了卧式车床装夹轴类坯料开展多工序加工的全流程状态，卡盘端采用三爪自定心结构做夹持基准，适配直径40至120mm范围的棒料装夹，夹持段预留15mm的轴向安全距离，避免车刀进给过程中与卡盘爪发生碰撞干涉。被加工轴件采用阶梯轴构型，大端直径80mm、小端直径45mm，总轴向长度120mm，端面中心预置B型中心孔作为钻削工序的定位基准，轴肩位置设计2mm宽的退刀槽，既满足后续磨削工序的越程要求，也能降低轴肩处的应力集中系数。

　　从实际加工场景来看，这套结构对应的工序覆盖了普通轴类零件车削加工的核心环节：首先是外圆粗车，留0.3mm的精车余量快速去除坯料氧化层；其次是端面中心钻定位，为后续尾座顶尖装夹提供基准，保证长轴加工的同轴度误差控制在0.02mm以内；啄钻工序针对轴端的轴向深孔设计，采用分级进给、间歇退刀排屑的工艺逻辑，避免连续钻削导致的钻头过热崩刃；倒角工序安排在精车外圆之后，对轴端锐边做C1.5倒角处理，既消除装配时的割手风险，也能为后续轴上零件的压装提供导入导向。

　　设计层面上，卡盘爪的夹持面做了防滑齿结构，齿距1.5mm、齿深0.8mm，夹紧状态下能提供足够的摩擦力抵消车削过程中的径向切削力，防止坯料转动打滑。轴件的槽位位置距离轴肩12mm，槽深2mm，槽底圆角R0.2，避免加工时应力集中导致零件开裂。整个装夹状态的坐标系原点设置在轴件右端面中心，与数控车削编程的G54坐标系设定逻辑完全一致，X轴对应径向尺寸、Z轴对应轴向尺寸，刀路轨迹的进退刀点都设置在坯料外3mm的安全位置，防止快速移动时撞刀。

　　从安装边界来看，卡盘后端的连接法兰采用标准C6型主轴接口，适配多数普通卧式车床及数控车床的主轴端，安装时法兰端面与主轴端面的贴合度要求达到0.01mm以内，保证卡盘回转的径向跳动不超过0.015mm。轴件加工完成后，大端外圆与卡盘夹持段的同轴度要求为0.02mm，端面垂直度相对于轴线的误差不超过0.01mm，满足多数传动类轴件的装配精度要求。

　　实际生产中这类结构对应的加工方案广泛应用于传动轴、销轴、液压阀芯等回转类零件的批量加工，不同工序的切削参数会根据坯料材质做对应调整：45号钢材质的粗车参数通常选择线速度120m/min、进给量0.2mm/r，精车时线速度提升至180m/min、进给量降至0.1mm/r，保证表面粗糙度达到Ra1.6的要求；钻削中心孔时采用高速钢中心钻，转速控制在800r/min，手动进给保证中心孔的锥面贴合度；啄钻深孔时每进给3mm退刀1mm，充分排出铁屑同时注入切削液冷却钻头；倒角工序采用45度外圆车刀，进给量0.15mm/r，一次走刀完成锐边去除。整个建模过程严格按照实际加工的工艺顺序做特征排布，每个工序对应的加工余量都在模型上做了分层预留，能直接用于数控编程的刀路验证，也可作为车削工艺培训的演示案例，帮助新手编程人员理解装夹定位、工序排布、坐标系设定的核心逻辑，避免实际加工中出现撞机、尺寸超差、零件报废等问题。
