NX车削加工轴类零件CNC编程实例

　　在常规机械加工车间的轴类零件量产环节，带台阶的回转体零件始终是卧式车床的核心加工对象，这类零件常见于液压阀芯、电机输出轴、传动接杆等通用机械部件，加工过程中需要兼顾同轴度、台阶端面垂直度、外圆尺寸公差与表面粗糙度要求，传统手动编程在面对多台阶、多工序连续加工时，容易出现退刀路径冲突、工序衔接余量不均的问题，而基于NX平台编制的车削CNC程序，能够通过三维模型的实体特征直接映射加工路径，大幅降低编程阶段的出错概率。

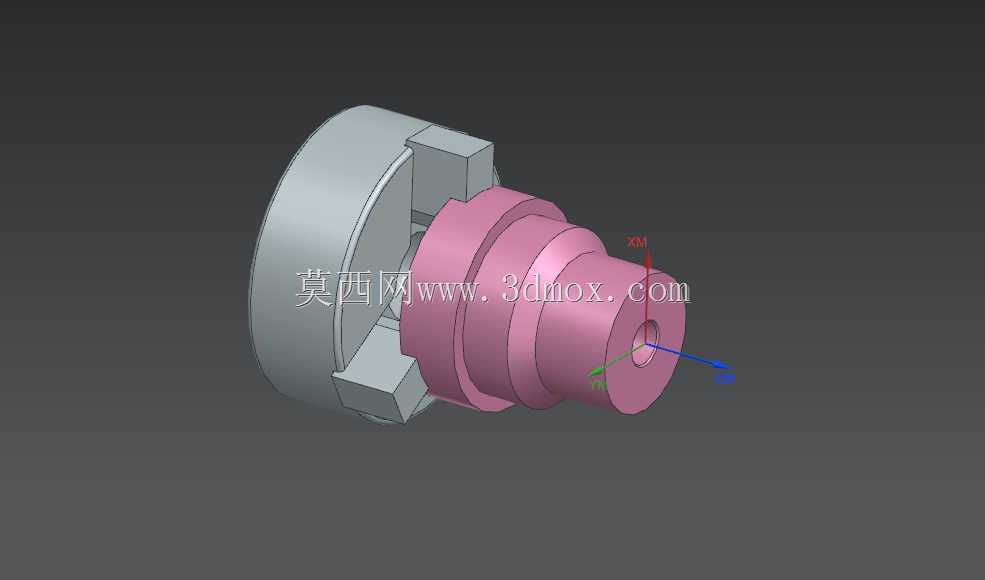

　　从零件的实际结构来看，该回转体零件一端为带夹持定位结构的装夹端，另一端为逐级收窄的台阶外圆，末端带有中心内孔，整体同轴度要求控制在0.02mm以内，各台阶外圆的尺寸公差带集中在IT7-IT8级，端面与外圆的垂直度要求不大于0.01mm，这类零件在加工时首先要明确装夹边界：夹持端的三爪卡盘夹持长度需要覆盖零件最大外圆的1/3以上，避免高速车削时出现零件甩动的风险，同时要在编程时预留卡盘与刀具的安全避让距离，防止刀架进给时碰撞卡盘爪。

　　编程过程中首先要完成加工坐标系的设定，将坐标系原点设置在零件右端面的中心位置，与车床实际加工的对刀基准保持一致，这一步直接决定了后续所有加工路径的坐标准确性，若坐标系偏移超过0.1mm，就会导致整批零件尺寸超差。工序排布上遵循车削加工的基本逻辑，先完成右端面的平端面操作，去除毛坯料的端面余量，保证后续长度方向尺寸的基准准确；随后进行粗车外圆工序，采用分层切削的方式，单边留0.2mm的精车余量，粗车时的进给量设置为0.2mm/r，主轴转速根据毛坯材质调整，以45号钢为例，粗车转速控制在800r/min即可，同时要在每层切削后设置退刀排屑路径，避免铁屑缠绕在工件或刀具上影响加工连续性。

　　精车工序是保证零件尺寸精度的核心环节，这一步需要将进给量降低到0.1mm/r，主轴转速提升至1500r/min，刀具选用35度菱形外圆车刀，保证台阶处的清角效果，编程时要注意相邻台阶的过渡路径，避免在台阶端面留下接刀痕，对于末端的中心内孔，需要在精车外圆完成后切换内孔车刀，采用同样的分层切削方式完成内孔加工，内孔加工时要充分考虑刀杆的刚性，避免刀杆过长让刀导致内孔锥度超差。

　　实际加工场景中，这类程序多用于中小批量的轴类零件生产，相比手动输入G代码编程，基于三维模型生成的刀路能够直观模拟整个加工过程，在仿真阶段就可以发现刀具与工件、卡盘的碰撞风险，提前调整进退刀的安全高度，减少现场试切的材料浪费。同时程序中已经集成了主轴启停、冷却液开关、转速进给切换的辅助指令，导入机床后只需要完成对刀操作就可以直接运行，大幅降低了现场操作人员的编程门槛，对于结构相似的同类型轴类零件，只需要替换三维模型的特征尺寸，就可以快速生成适配的加工程序，缩短生产准备周期。

　　从安装适配的角度来看，该程序适配常规卧式数控车床的刀架布局，刀具补偿参数的设置位置符合通用数控系统的规范，不需要额外修改系统参数就可以直接调用，加工过程中产生的铁屑能够通过预设的退刀路径顺利排出，不会在加工区域堆积，连续加工时的尺寸稳定性能够满足量产零件的公差要求，各台阶外圆的表面粗糙度可以达到Ra1.6，满足常规传动部件的装配要求，不需要后续额外的磨削工序，能够有效压缩单零件的加工工时。
