弯管状传感器壳体实体建模练习作品

　　在工业传感检测类零部件的结构设计工作中，这类带弧形过渡的半封闭弯管状壳体，是接触式流体压力、流量传感器的常见外壳结构，日常接触的管路介质检测、小型气动系统压力反馈点位，都会用到同构型的壳体零件。做这类零件的实体建模练习，核心要抓准几个工程实际里的硬约束，不能只盯着外观曲面顺滑就完事。首先说实际应用场景，这类壳体一般是安装在管路转角位置，替代传统直角接头的同时集成传感元件安装位，不用额外在管路上开孔装传感器，减少管路泄漏点，在紧凑型气动回路、小型液压检测支路里用得特别多，尤其是设备内部走线走管空间局促的位置，这种一体化弯管壳体比直角接头加外接传感器的组合省至少30%的安装空间。从功能特性上看，这个壳体的平直段是和管路对接的接口端，

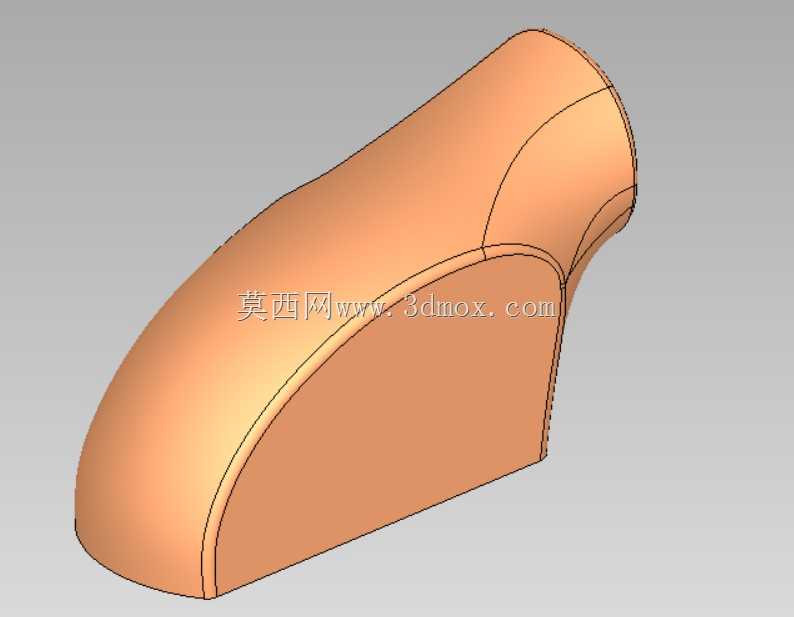

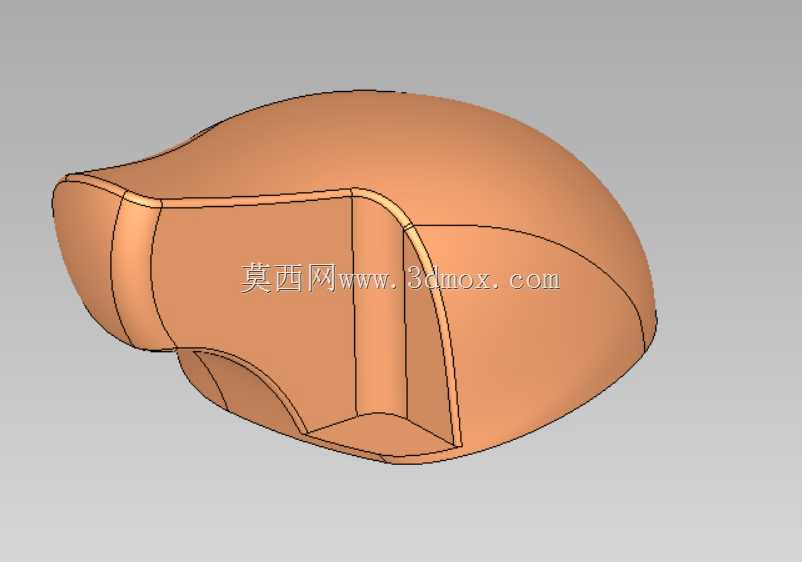

　　弧形过渡段既要保证介质流通的流道顺滑，不能有直角台阶造成流阻增大、介质残留，还要预留传感元件的安装腔，也就是图里看到的半封闭平直底面，那个平面是用来封装传感芯片、电路板的安装基准面，加工的时候这个平面的平面度要求一般要控制在0.05mm以内，保证封装后的密封性能，不会出现介质渗漏到电路腔的问题。设计思路上，做这个结构首先要先定流道的中心轨迹线，弧形段的转弯半径不能太小，不然介质流过的时候会产生紊流，影响传感器检测数据的稳定性，一般转弯半径取流道通径的1.5倍以上，这个练习件的弧形过渡就是按照这个工程原则做的，曲面和两端平直段的衔接是G2连续，不光是外观看着顺滑，实际加工的时候铣刀走刀也不会出现顿挫，后续如果做注塑开模的话，

　　也不会出现应力集中的位置，减少注塑件的翘曲变形概率。然后说外形尺寸和安装边界，这类壳体的两个对接端的同轴度、对接端面的垂直度是安装时的核心公差要求，建模的时候就要把安装基准做出来，底面的安装平面要和两端接口的轴线保持平行，不然装到管路上的时候会出现别劲，时间长了密封件容易老化失效；壳体的壁厚要保持均匀，弧形段的壁厚不能因为曲面过渡出现局部变薄或者增厚，一般壁厚取1.5-2mm，既保证结构强度，承受管路里1MPa以内的工作压力不会变形，也不会因为壁厚太厚造成材料浪费、注塑冷却时间变长。建模过程里，先做流道的整体实体，再抽壳得到基础腔体，之后做底面的封边结构和安装凸台，过渡位置做小圆角处理，避免应力集中，

　　这些细节都是实际生产里必须考虑的，不是单纯画个外观形状就行。很多新手做这类弯管类零件的时候，容易只关注曲面的造型好看，忽略了安装基准、壁厚均匀性、流道顺滑度这些实际工程要求，做出来的模型看着像那么回事，真要拿去开模或者加工，会出一堆问题，比如安装面不平、流道有台阶造成检测不准、壁厚不均导致零件变形。这个练习件的结构刚好覆盖了曲面扫掠、实体抽壳、基准面创建、圆角过渡这些常用的实体建模操作，把这个结构的建模逻辑摸透，后续做同类的管路接头、传感器壳体、异形腔体零件的时候，就能快速抓住设计核心，不用在曲面调整上浪费时间，也能避免出现不符合工程实际的设计错误。
