机用螺杆式精密夹紧台虎钳结构

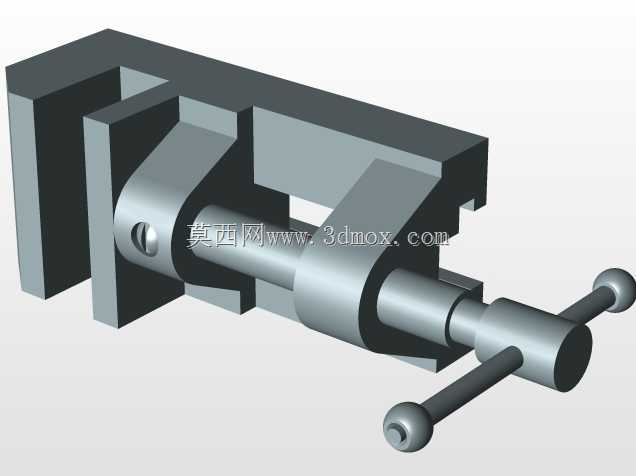

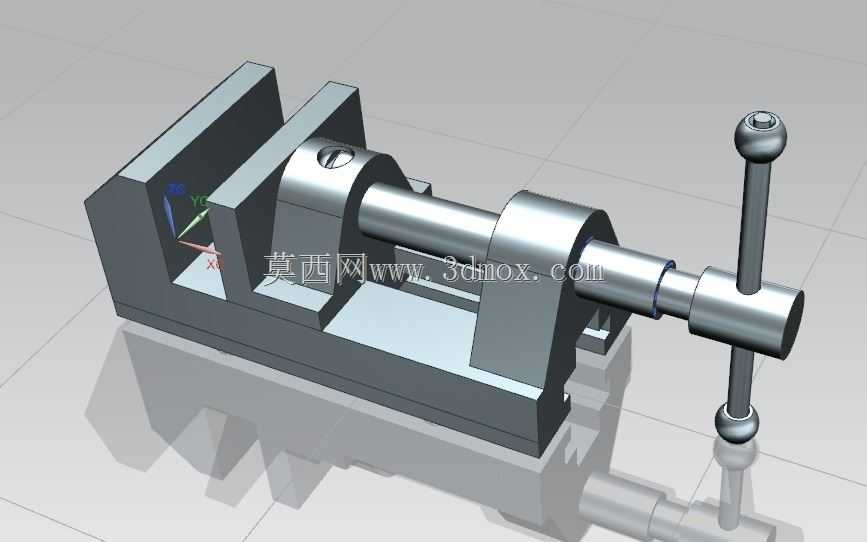

　　在常规金工实训、小型零件铣削、钻孔、攻丝以及精密零件修配的作业场景里，这类手动螺杆式虎钳是工位上最基础也最高频的工装夹具，区别于重型机用平口钳的大夹持力设计，这款结构更偏向轻型精密装夹需求，适配台式钻床、小型铣床、钳工台的安装场景，整体采用一体式铸铁基座搭配活动钳身的布局，固定钳身与基座为一体化加工结构，从根源上消除了装配间隙带来的装夹偏移问题。从结构设计逻辑来看，这款虎钳的核心传动采用梯形螺杆副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中轴向受力更均匀，长时间反复夹紧松开也不会出现螺纹滑牙、传动卡顿的问题，螺杆末端搭配带球头的手摇柄，操作时可以通过球头结构实现顺畅的圆周施力，不需要额外搭配加力杆就能获得足够的夹紧力矩，

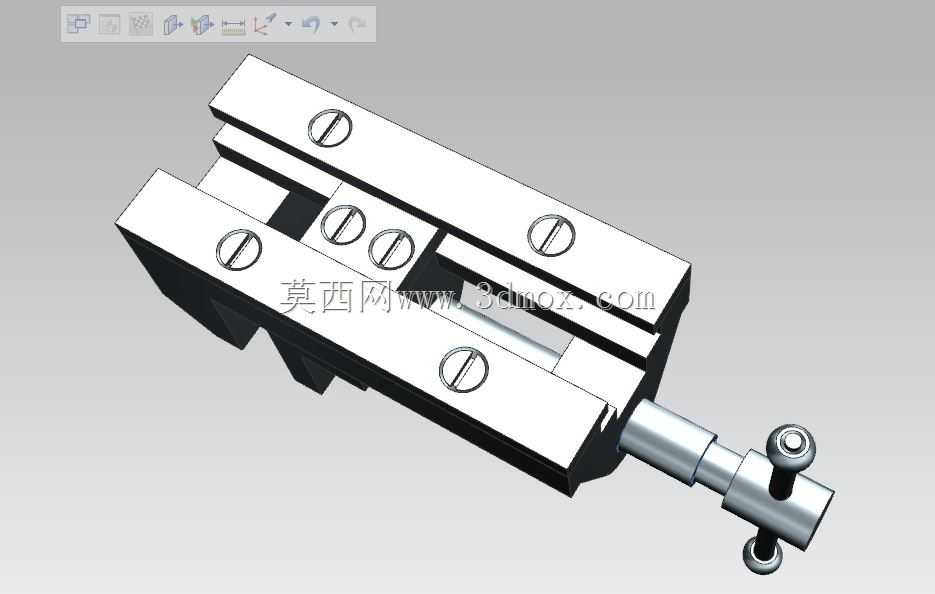

　　针对薄壁零件、易变形工件的装夹需求，活动钳身与固定钳身的夹持面做了平面度精加工处理，表面粗糙度控制在合理区间，既可以保证装夹时的摩擦力足够，避免工件加工过程中出现滑移，也不会因为夹持面过于粗糙在工件表面留下较深的夹痕。安装边界方面，这款虎钳的基座底部预留了标准的T型槽安装位，可以直接通过T型螺栓固定在标准钳工台或者机床工作台上，基座的底面做了全平面铣削加工，安装后可以保证钳身与工作台面的平行度误差控制在极小范围内，不需要额外做垫铁调整就能满足常规加工的精度要求，整体外形尺寸适配小型工位的安装空间，不会占用过多工作台操作区域，同时钳身的最大开口行程可以覆盖常规小型机械零件、五金工件、3D打印后处理件的装夹尺寸需求。从功能特性上看，

　　这款虎钳的活动钳身与导轨之间采用了间隙可调的配合结构，长期使用出现导轨磨损后，可以通过侧面的调节镶条调整配合间隙，避免活动钳身出现上下翘动、左右摆动的问题，延长工装的整体使用寿命，螺杆与活动钳身的连接位置采用了防脱结构，即使将钳口开到最大行程，活动钳身也不会从基座导轨上脱落，避免操作过程中出现零件掉落、工装磕碰的问题。在实际应用场景中，这类虎钳除了常规的机械加工装夹用途，还可以用于小型零件的粘接装配、电子元器件的焊接固定、手工作业的工件定位等场景，相比快速夹具的大行程快夹设计，螺杆传动的结构可以实现更精准的夹紧力控制，针对脆性材料、薄壁件的装夹，可以通过控制手摇柄的旋转圈数精准调整夹紧力，避免夹伤工件。

　　设计过程中针对钳口的受力变形做了针对性的结构加强，固定钳身与活动钳身的夹持位置做了加厚处理，满负载夹紧时钳口的形变量控制在微米级，保证装夹后工件的定位精度不会因为钳身变形出现偏移，导轨部分采用了燕尾槽结构，相比平导轨的结构，燕尾槽的导向精度更高，同时可以承受多方向的切削力，在钻削、铣削加工时，即使承受垂直方向的进给力，活动钳身也不会出现向上抬升的问题。整体结构没有多余的复杂零件，所有零部件都采用常规机械加工工艺即可生产，维护成本极低，日常使用只需要定期在螺杆、导轨位置涂抹润滑脂，就能保证长期顺畅使用，不需要频繁更换易损件，对于小型加工车间、实训基地、个人DIY工坊来说，这类结构的虎钳是兼顾实用性、精度、成本的最优工装选择。
