可多角度调节机加工用角度虎钳结构

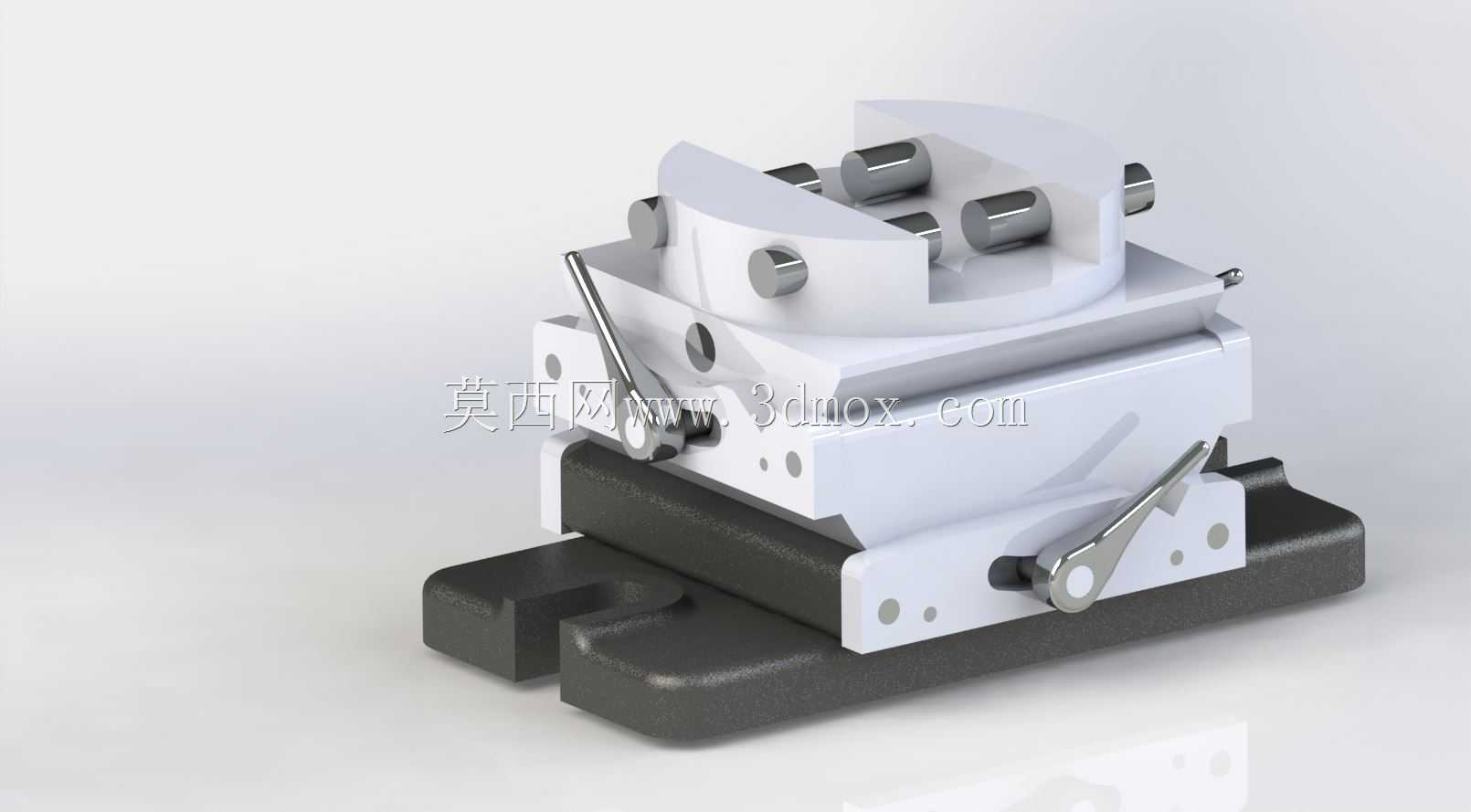

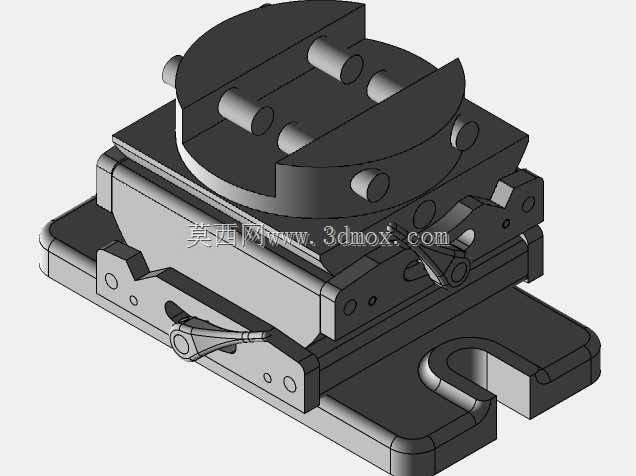

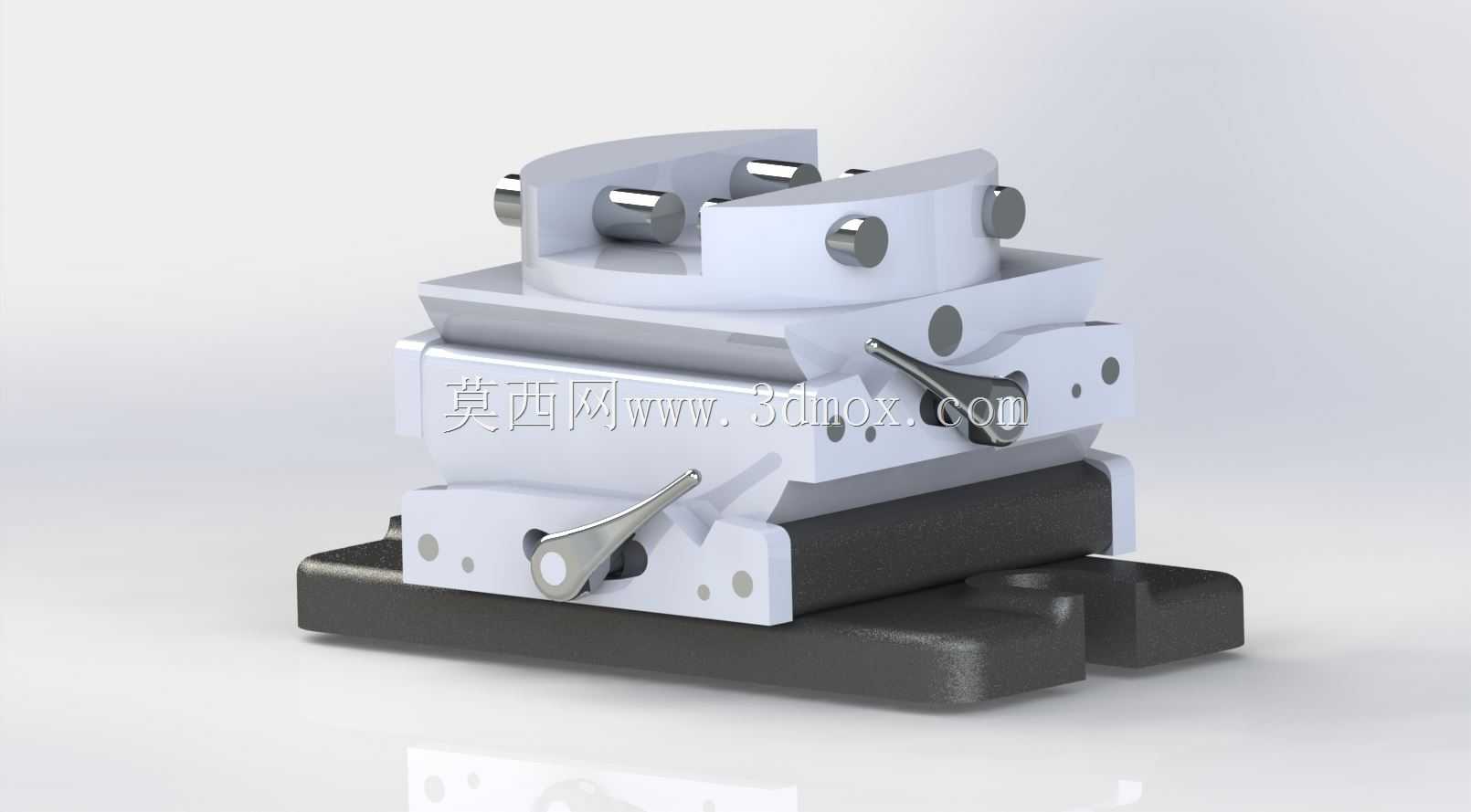

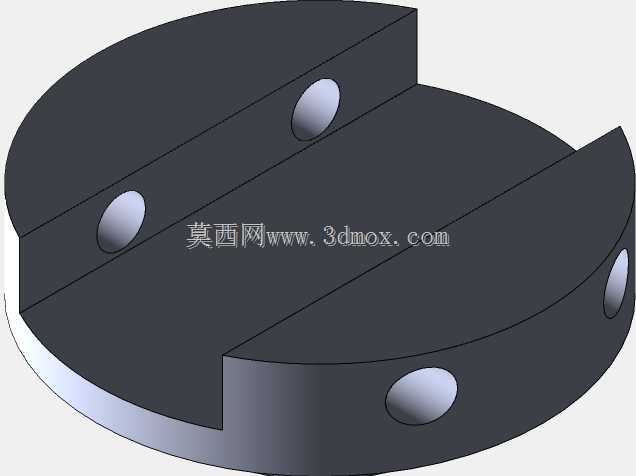

　　在多面体零件、斜面结构件的铣削、磨削、钻孔加工场景里，普通平口钳只能完成垂直于钳口基准面的装夹定位，遇到带斜孔、斜面、复合角度的加工特征时，往往需要搭配角度垫铁、正弦台反复校正找正，不仅辅助装夹时间占比高，多次装夹带来的累积误差也很难稳定控制在精密加工的公差范围内，这款可任意角度调节的工具虎钳，正是针对这类常规装夹方案的痛点设计的专用工装。从结构布局来看，这款虎钳采用了双层回转调节的结构设计，底层基座带有标准的机床工作台T型槽安装凸台，安装边界完全适配常规立式铣床、平面磨床、台式钻床的工作台槽距，不需要额外制作过渡连接板就能直接完成固定，基座与中间回转层之间采用精密蜗轮蜗杆副配合锁紧机构，可实现水平方向360度的连续回转调节，

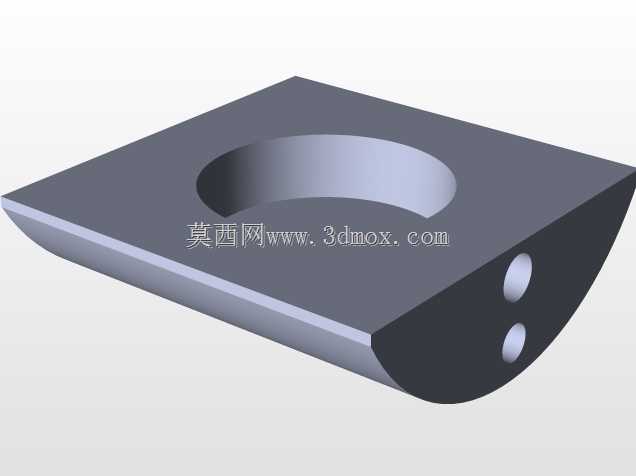

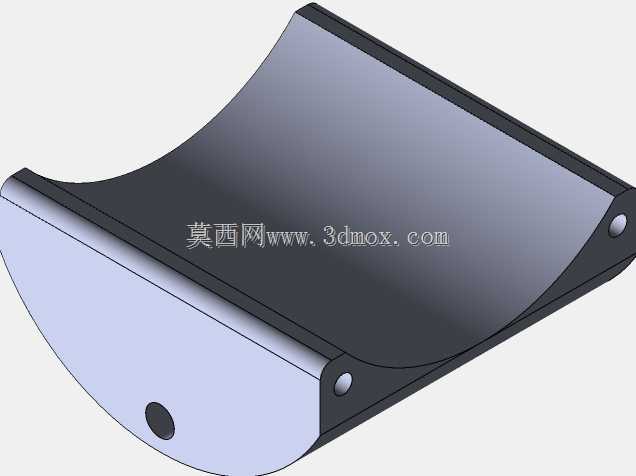

　　调节到位后通过侧面的快锁手柄就能完成刚性锁紧，避免加工过程中出现角度偏移。上层钳体部分与中间回转层之间采用弧形燕尾导轨配合，可实现垂直方向正负90度范围内的任意角度倾斜调整，两个维度的角度调节相互独立，配合钳口本身的夹紧行程，能够覆盖绝大多数空间复合角度零件的装夹需求，不需要反复拆卸工件调整装夹姿态。钳口部分采用了可更换式的硬质合金钳口条，钳口表面开有细密的交叉防滑齿纹，针对毛坯件、热处理后的硬料工件都能提供足够的夹紧摩擦力，避免大切削量加工时工件出现滑移，针对精加工的软质工件，也可以更换为光面软钳口，避免装夹夹伤工件已加工表面。夹紧机构采用了增力杠杆结构，相比普通虎钳的丝杠直驱结构，同等操作力下能提供更大的夹紧力，

　　手柄的操作位置设置在钳体侧方，调节角度和夹紧工件时不会和机床主轴、刀具路径产生干涉，操作空间充足。在实际加工应用中，这款虎钳可以直接装夹完成需要铣斜面、钻斜孔、磨斜度的零件，比如模具行业的斜顶镶件、机械加工中的斜孔支座、五金零件的倒角斜面加工，都可以一次装夹完成多个角度特征的加工，大幅减少多次装夹的找正时间，也能避免多次装夹带来的形位公差超差问题。设计过程中，整个虎钳的运动副都做了防尘密封处理，加工产生的金属切屑、磨削液不会进入回转导轨和锁紧机构内部，日常维护只需要定期在注油点加注润滑脂即可，长期使用也不会出现调节卡滞、锁紧失效的问题。钳体的主体结构采用高牌号铸铁经过时效处理加工而成，整体刚性充足，

　　大进给量铣削加工时不会出现共振颤刀的问题，所有调节刻度都做了激光蚀刻标记，粗调角度时可以直接通过刻度盘快速定位，需要更高角度精度时，也可以配合百分表对钳体基准面进行打表校正，满足不同精度等级的加工需求。从安装尺寸来看，这款虎钳的基座长度、宽度尺寸控制在常规小型机用虎钳的安装范围内，更换时不需要重新调整机床工作台的行程限位，钳体最大张开行程可以满足常规中小型零件的装夹需求，当遇到异形零件时，也可以在钳口上加装定制的仿形钳口块，进一步拓展装夹适配范围。
