车床CNC车削加工回转类零件工艺演示

　　这套三维内容还原了卧式车床开展回转体零件外圆车削加工的完整作业场景，可直接用于数控加工路径验证、工艺方案推演以及一线操作培训的可视化演示。从实际生产场景来看，这类车削作业广泛覆盖通用机械零部件加工、五金配件量产、设备维修备件制作等多个机加工环节，是金属切削领域应用占比最高的加工形式之一，但凡带有同轴回转特征的轴类、盘类、套类零件，绝大多数工序都需要依托车床完成粗精加工。

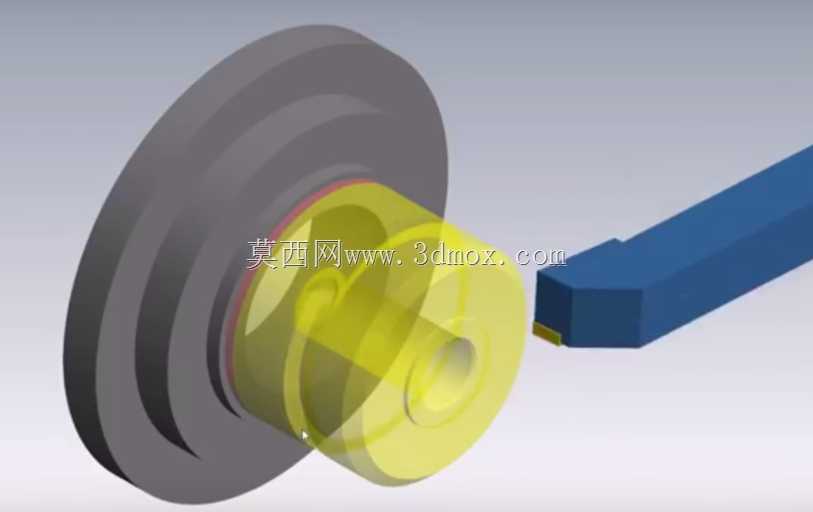

　　模型里完整呈现了三爪自定心卡盘装夹工件的状态，被加工的盘套类零件通过卡盘径向定心夹紧，悬伸长度控制在工件直径的1.2倍以内，完全符合卧式车床加工的装夹刚度要求，避免切削过程中出现颤振让刀问题。配套的外圆车刀采用93度主偏角设计，刀杆为标准方柄结构，可直接适配普通卧式车床的四方刀架安装位，刀尖高度与车床主轴中心高严格对齐，避免出现扎刀、母线不直等加工缺陷。

　　从设计思路上，整个场景完全贴合车间实际加工的逻辑排布：卡盘夹持的工件分为已加工的灰色基体部分和半透明黄色标识的待切削余量层，余量层厚度沿径向均匀分布3mm，符合粗车工序的常规留量标准，既保证能完整去除前序毛坯的氧化皮与形位误差，又不会因为余量过大导致切削负载超标、刀具损耗加快。刀具的进给路径沿工件轴向平行排布，切削深度、进给量的匹配关系完全参考硬质合金刀具加工45号钢的常规切削参数设置，可直接对应生成实际可用的CNC加工程序框架。

　　安装边界方面，整个加工单元的布局完全匹配普通卧式车床的刀架行程范围，工件最大回转直径不超过400mm，加工轴向长度不超过150mm，适配CA6140等常见型号卧式车床的加工能力区间，不需要对机床进行额外改造即可直接开展对应加工。刀架的换刀位置设置在工件右端面外侧50mm处的安全区域，进退刀路径完全避开卡盘、尾座等机床干涉部件，从根源上避免加工过程中出现撞机风险。

　　功能特性上，这套内容可直观展示车削过程中刀具与工件的相对运动关系，清晰呈现切削层从毛坯上逐层剥离的过程，能帮助工艺人员提前预判加工过程中可能出现的排屑不畅、刀具干涉、刚度不足等问题，相比纯文字的工艺文件，可视化的三维演示能大幅降低一线操作人员的工艺理解成本，减少首件调试的时间损耗。同时对于数控编程人员来说，可直接依托这个场景验证刀路轨迹的合理性，检查进退刀点设置、切削参数匹配是否符合实际加工要求，避免直接上机调试出现打刀、废品等问题。

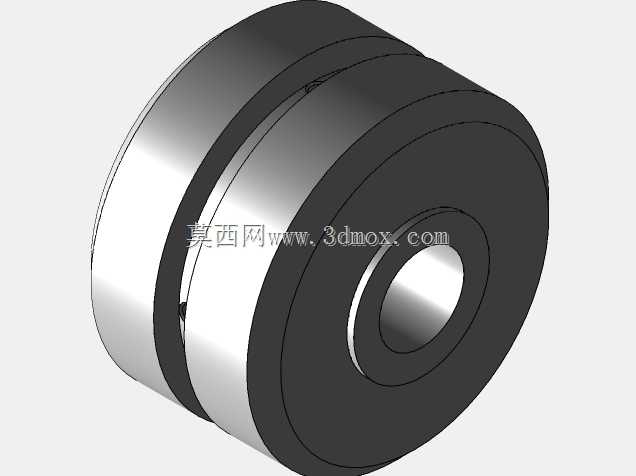

　　在实际生产应用中，这类盘套类零件往往需要和轴类部件配合，内孔与外圆的同轴度、端面与轴线的垂直度都有较高要求，模型里呈现的一次装夹完成外圆、端面、内孔多工序加工的方案，能有效避免二次装夹带来的定位误差，保证零件的形位公差符合设计要求。刀具的切削角度也做了贴合实际的还原，前角、后角、刃倾角的设置都对应硬质合金刀具加工中碳钢的标准参数，保证切削过程中切屑能顺利排出，不会缠绕在工件或刀具上影响加工质量。
