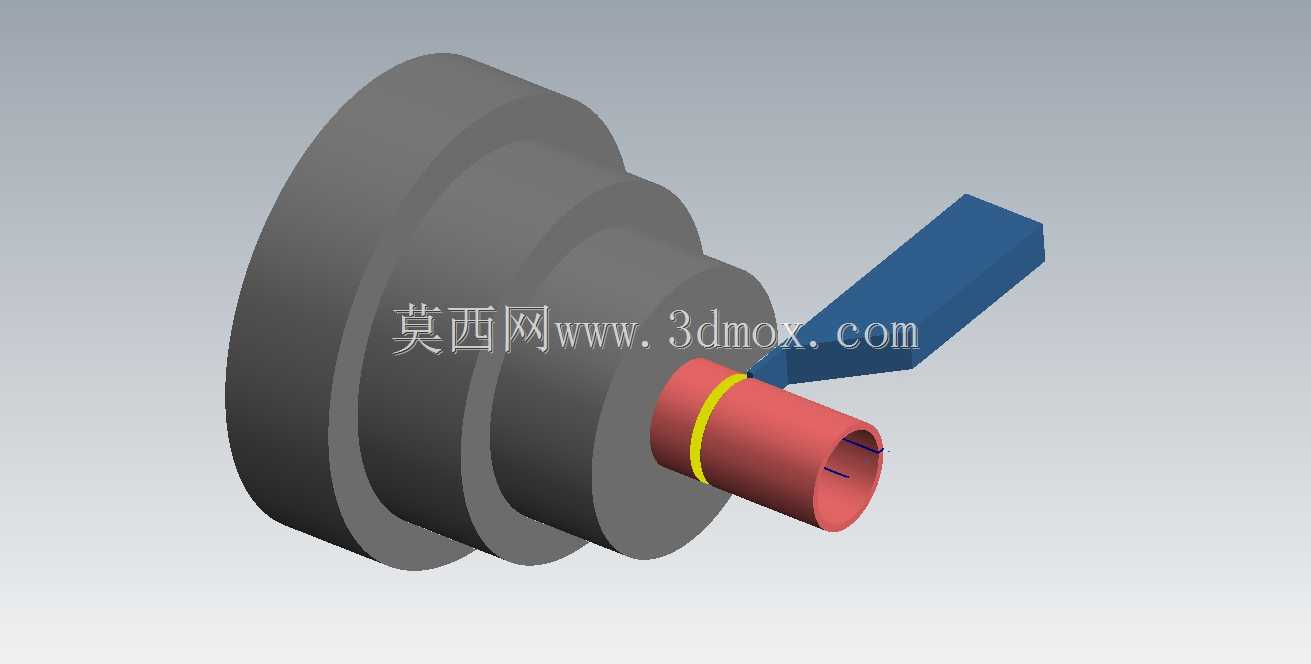

车床车削加工回转类零件切削演示结构

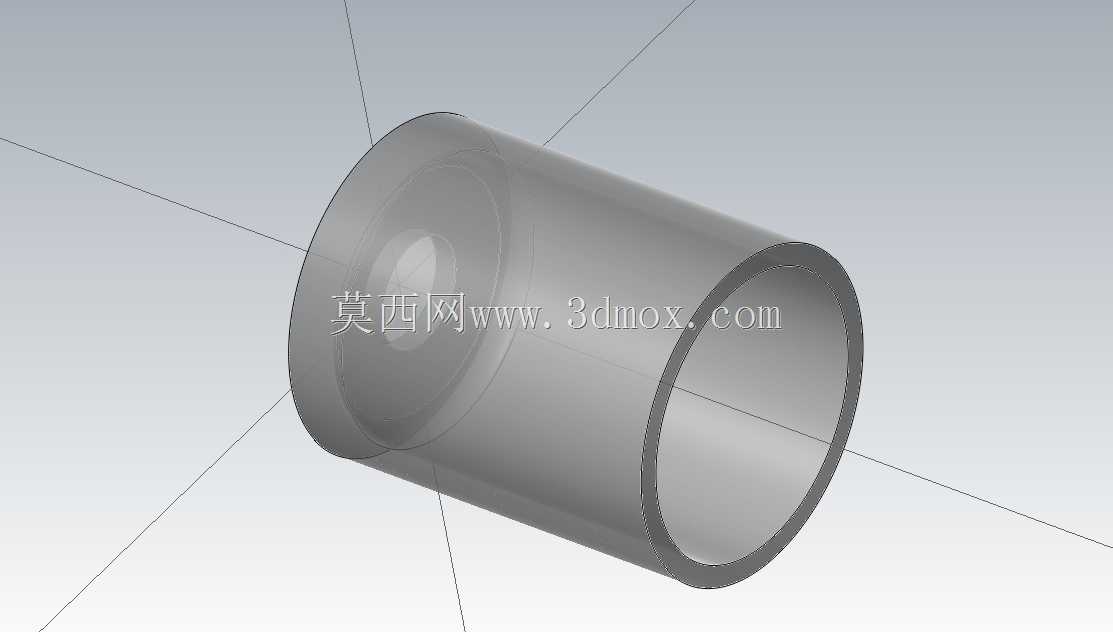

　　在机械加工车间的日常量产场景里，轴套类、盘类回转零件的粗精加工，绝大多数都依托卧式车床完成，这套三维结构完整还原了车削工序里工件装夹、刀具进给的核心配合状态，能给工艺人员做走刀路径校验、新员工操作培训、干涉检查提供非常直观的三维参照。先看工件部分的结构，整个待加工件是阶梯式回转结构，从左至右依次是大直径法兰盘段、中间过渡阶梯段、右侧待车削的小直径圆柱段，各段之间的同轴度公差是这类零件加工的核心管控点，建模时特意把右侧待加工段做了红色区分，还在切削位置标注了黄色的切削接触环带，刚好对应外圆车刀的主切削刃接触位置，能清晰看到切削过程中材料去除的边界。大直径法兰段的左端面是车床卡盘的装夹定位面，实际装夹时三爪卡盘会抱紧该段外圆，端面靠紧卡盘定位台阶，保证整个工件的回转轴线与车床主轴轴线完全重合，避免加工时出现圆度超差、锥度误差的问题。中间过渡阶梯段的直径介于法兰段和待加工段之间，设计这个台阶一方面是满足零件本身的装配让位需求，另一方面也给车削时的退刀预留了足够空间，避免车刀走到行程末端时撞到已加工的大直径端面。再看配套的外圆车刀结构，刀具采用45度主偏角的外圆车刀构型，刀杆为长方体结构，安装在车床四方刀架上时，刀杆的伸出长度控制在刀杆厚度的1.5倍以内，避免切削时出现振刀导致加工表面粗糙度超差。刀尖位置严格对准工件的回转中心，这个安装尺寸是车削加工的核心要求，要是刀尖高度低于中心，车削端面到中心位置时会留下凸台，还容易打刀；要是高于中心，

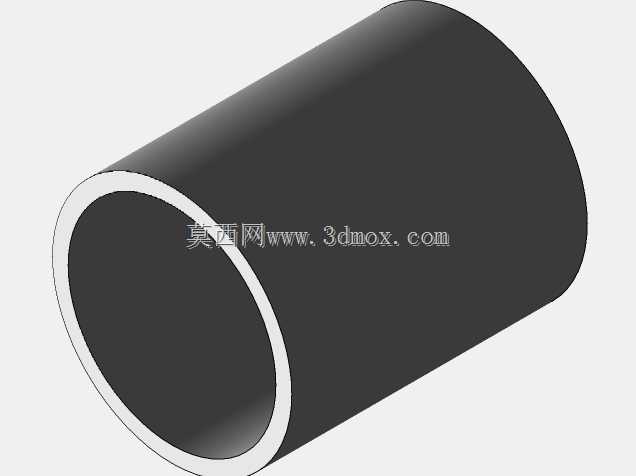

　　刀具的实际工作前角会变小，切削阻力大幅上升。建模时特意把刀具的切削刃和工件待加工面的接触状态做了还原，能清晰看到主切削刃参与切削的长度，以及副切削刃对已加工表面的修光作用对应的接触区域。从安装边界尺寸来看，整个工件的轴向总长度适配普通卧式车床的最小装夹行程，大直径法兰段的外径在三爪卡盘的常规夹持范围内，不需要用到花盘或者专用夹具，普通车间的通用车床就能完成装夹加工。刀具的刀杆截面尺寸适配标准四方刀架的装夹槽尺寸，不需要额外做刀垫或者改装刀架，换刀时只需要松开刀架压紧螺丝，对准刀尖高度就能完成装夹，适配量产时的快速换刀需求。在实际加工的应用场景里，这套结构对应的工序一般是在完成毛坯下料、粗车外圆之后，对右侧小直径段进行精车加工，走刀路径从靠近中间台阶的位置开始，沿轴向向工件右端进给，切削参数根据工件材料调整，比如45号钢调质件的话，精车的切削速度控制在120-150m/min，进给量0.1-0.15mm/r，背吃刀量0.2-0.5mm，就能达到Ra1.6的表面粗糙度要求。建模时还原的切削接触位置，刚好对应精车走刀的起始点，工艺人员可以在三维环境里模拟走刀过程，检查刀具在进给全程会不会和中间台阶、卡盘发生干涉，提前排查工艺方案里的碰撞风险，避免实际加工时出现撞机、打刀的问题。另外这套结构也能用于数控车床的编程校验，尤其是MasterCam这类编程软件里做车削后处理的时候，可以把这个三维模型导入进去，验证生成的G代码走刀路径是否正确，

　　检查刀具补偿值设置是否合理，减少首次上机试切的调试时间，降低材料浪费。很多刚接触车削加工的新手，很容易搞不清刀具安装角度、工件装夹位置对加工质量的影响，通过这个三维结构可以直观看到各部件的相对位置关系，理解为什么车削时要保证刀尖对中、为什么要控制刀杆伸出长度、为什么台阶处要预留退刀距离，比单纯看二维图纸或者操作手册要直观很多。从结构设计的细节来看，待加工段的红色区域和黄色切削环带的设置，不是随意的颜色区分，而是对应了加工过程中的材料去除区域和当前切削位置，在做工艺演示的时候，可以通过颜色变化来展示切削过程中材料的逐步去除过程，让整个加工逻辑更清晰。工件各段的过渡圆角也做了还原，实际加工里这些圆角位置是应力集中的管控点，

　　车削时要通过刀具的刀尖圆弧来保证圆角尺寸，建模时特意把圆角位置和刀具的刀尖圆弧做了对应，能直观看到刀尖圆弧和工件圆角的拟合关系，方便编程时设置对应的刀尖半径补偿值。还有一个容易被忽略的细节，就是工件装夹时的悬伸长度，从卡盘端面到工件右端的悬伸长度，控制在待加工段直径的3倍以内，这个尺寸是避免切削振颤的关键，建模时的尺寸比例完全符合实际加工的装夹要求，不会出现悬伸过长导致的加工振纹问题。在做生产线工艺布局的时候，也可以用这个三维模型来模拟车床工位的加工状态，核对工位的操作空间、刀具存放位置、工件上下料的路径是否合理，提前优化工位布局，减少操作人员的无效动作，提升加工效率。对于三维建模从业者来说，做这类机加工演示模型的时候，不能只做外形的形似，还要把实际加工里的工艺要求、尺寸边界、配合关系都还原到位，不然做出来的模型只能看个外观，没法用于工艺校验、编程模拟或者培训演示，失去了工业三维模型的实际价值。比如很多新手做车削模型的时候，会把刀具位置放偏，或者工件的同轴度没做约束，导入编程软件里就会出现路径错误，根本没法用于实际生产参考。这套结构在建模时严格按照实际加工的装配关系做了约束，工件的回转轴线和车床主轴轴线重合，刀具的进给方向和工件轴线平行，刀尖位置严格对中，所有配合尺寸都符合通用车床的装夹规范，不管是用于工艺演示、编程校验还是教学培训，都能直接对应实际加工场景，不会出现和实际生产脱节的问题。
