铰接式轮式铲运机三维结构设计

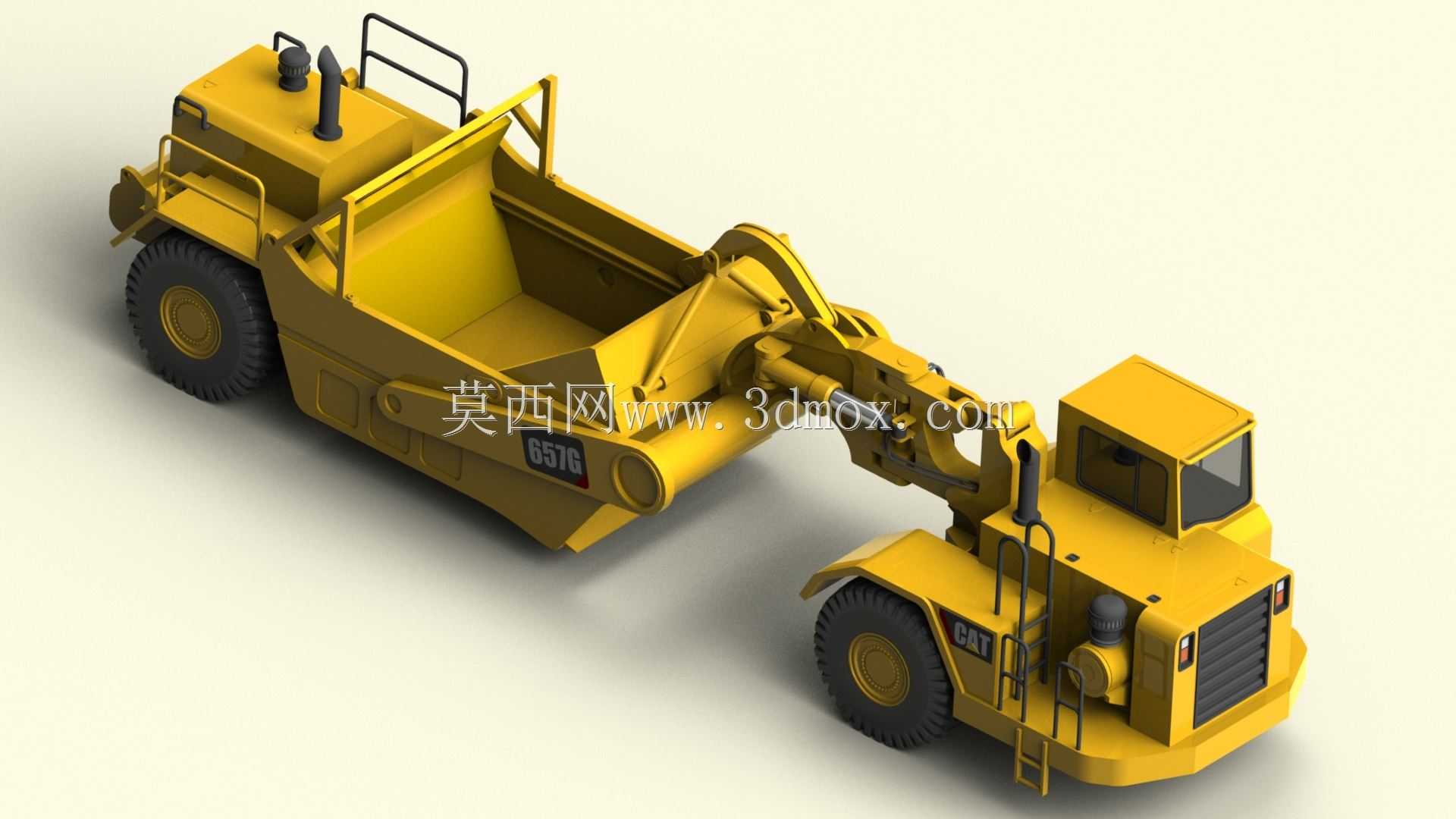

　　这款铰接式轮式铲运设备的三维结构，完整还原了实机从牵引端到铲斗作业端的全部机械连接逻辑，在露天矿山剥离、大型场地平整、水利工程坝体填筑这类长距离土方转运场景中，这类设备可以独立完成铲装、运输、卸铺、局部整平的全流程作业，不需要搭配额外的装载设备配合，作业效率在运距100-800米的工况区间内远高于常规挖掘机配自卸卡车的组合。从结构设计逻辑来看，整机采用前后机架铰接的布局，牵引端集成了动力舱、驾驶室、转向铰接结构，后段挂载的铲运斗体通过举升臂、斗门液压缸、卸土板推板机构和牵引端连接，铰接点的位置设计充分考虑了转向时的最小转弯半径，在狭窄作业面内可以实现更小的转向轨迹，适配矿山采场、基建场地内有限的通行空间。动力舱的布局预留了发动机、

　　散热系统、液压泵站的安装空间，外部的爬梯、扶手、检修平台的位置完全按照实机的人机工程要求设置，日常检修时操作人员可以通过爬梯直达动力舱顶部的检修位，不需要额外借助辅助登高设备。驾驶室的框架结构做了防滚架的加强设计，观察窗的角度覆盖了铲斗作业区域、前轮行驶区域的全部视野，作业时驾驶员不需要大幅度调整体位就能观察到铲刃的切入深度、斗体的装载状态。铲运斗体的结构设计是整个设备的核心，斗体前部的可开合斗门通过独立液压缸控制开合度，铲装作业时斗门抬起，斗体前缘的铲刃切入土层，随着设备向前行驶，土体被挤入斗腔内部，装满后斗门关闭即可完成铲装流程；运输过程中斗门完全封闭，避免土方撒漏造成行驶路面的清理负担；卸土时，

　　斗体后部的推板在液压缸驱动下沿着斗体内壁向前平移，将斗腔内的土体整体推出，同时可以通过调整举升臂的高度控制铺土厚度，配合设备向前行驶的速度就能完成均匀的土层铺填，后续只需要少量平地作业就能达到施工基面的平整度要求。行走系统采用大直径深花纹工程轮胎，轮胎的接地比压经过匹配设计，在松软的土方作业面行驶时不会出现严重的陷车问题，轮边的挡泥板结构预留了足够的轮胎跳动空间，在颠簸路面行驶时轮胎和车架不会发生运动干涉。液压管路的排布沿着车架的主梁走向布置，每一段管路都预留了铰接转向时的活动余量，转向过程中管路不会出现拉扯、和相邻结构件摩擦的问题，管卡的安装位置避开了高温的排气系统区域，避免长期高温烘烤造成管路老化。

　　整机的外形尺寸在建模时严格按照实机的比例还原，长度方向覆盖牵引端到斗体尾部的全部结构，宽度方向以轮胎外侧为最大边界，高度方向以排气筒顶部为最高点，在做施工场地动线规划、设备转场运输方案时，可以直接提取模型的外轮廓尺寸做空间校验，不需要额外做尺寸换算。连接部位的铰接销轴、轴套的配合尺寸都做了结构还原，在做机构运动仿真时，可以直接给各个液压缸添加运动副，模拟铲装、举升、卸土、转向的全流程动作，验证各个部件在极限运动位置是否存在干涉问题。对于做土方设备改进设计的从业者来说，这个模型可以直接作为基础结构框架，针对不同工况调整斗体容积、轮胎规格、铰接点位置，快速衍生出适配不同作业场景的改型方案，不需要从零开始搭建整机的基础结构，能大幅缩短前期方案设计的周期。
