履带式步兵装甲输送车结构三维造型

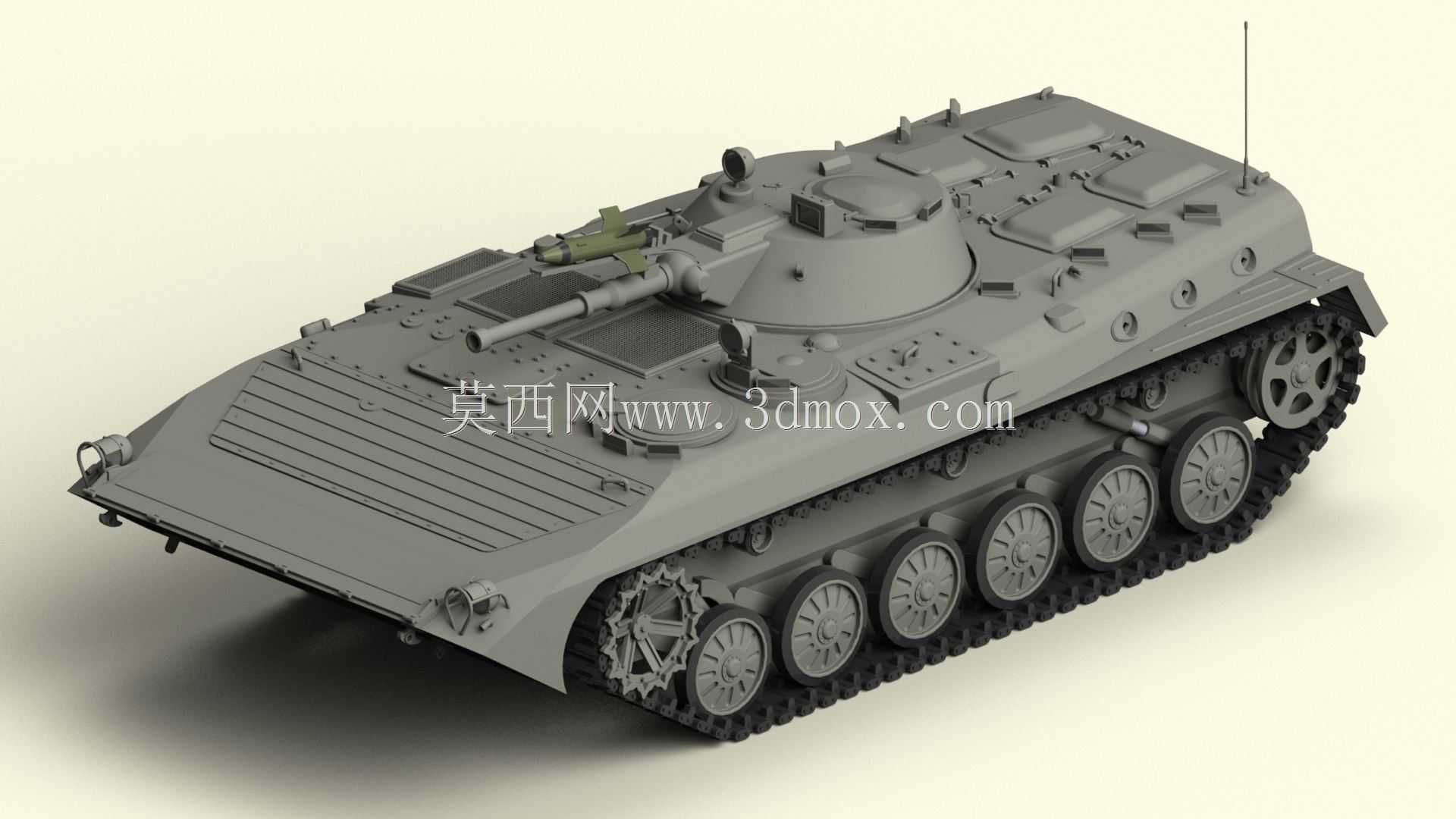

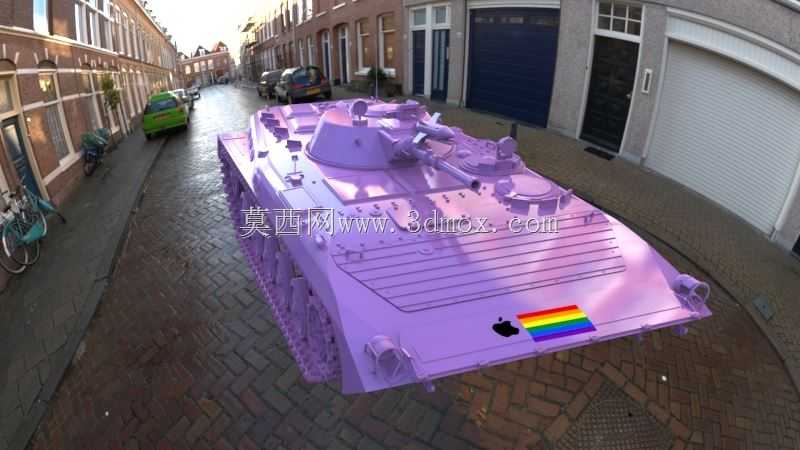

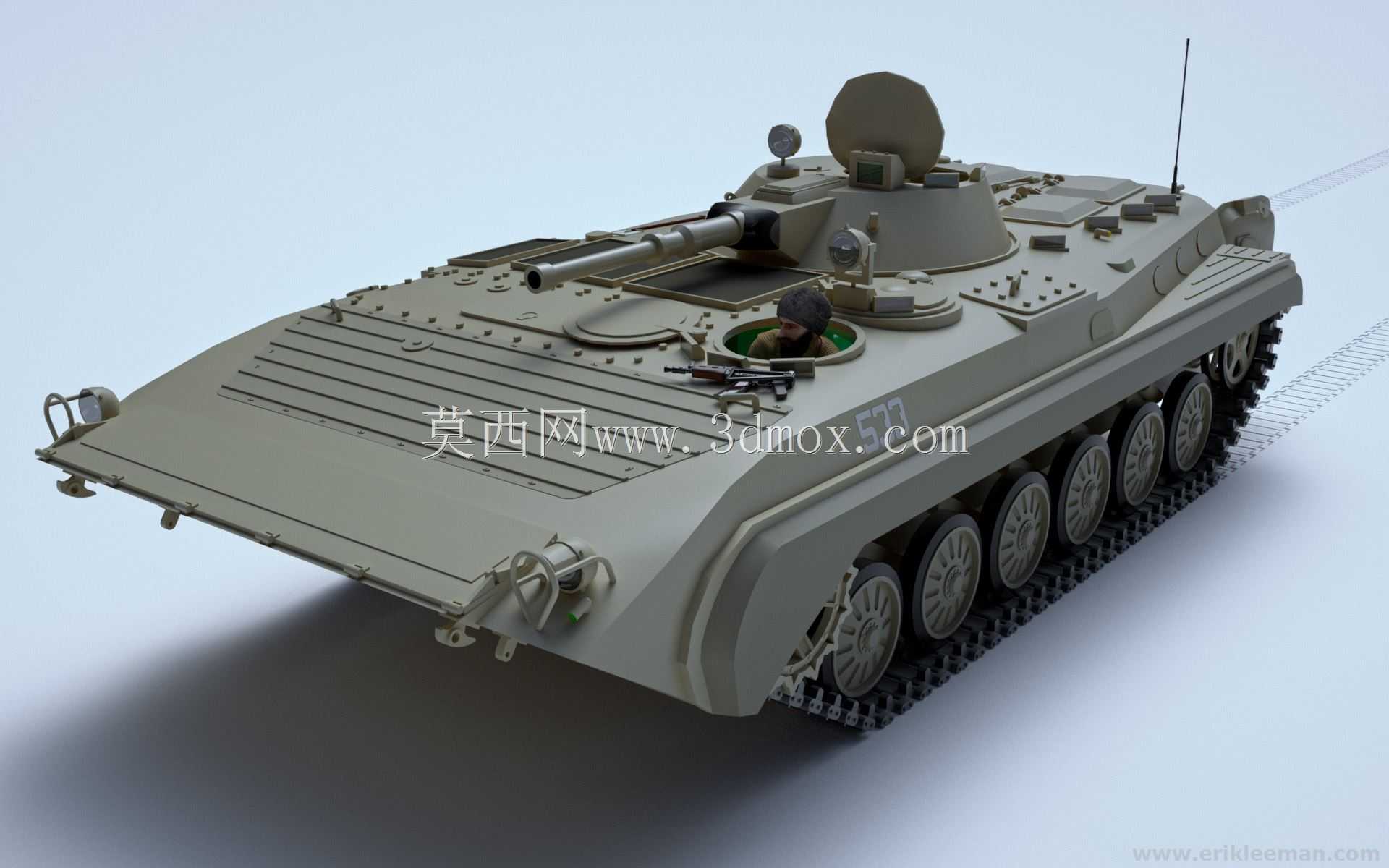

　　这款履带式装甲输送装备的三维造型，完整还原了这类陆战装备的核心结构特征，建模过程中优先考虑了装备在复杂地形通行场景下的结构合理性，针对履带行走系统的接地压力分布做了结构层面的匹配设计。从实际应用场景来看，这类装备主要承担战场兵员输送、前沿阵地火力支援、轻装甲目标打击的任务，可在泥泞、滩涂、丘陵等无铺装路面的复杂地形保持稳定通行能力，相比轮式装甲装备，履带结构的接地比压可控制在较低区间，能通过轮式车辆无法通行的松软路面，适配野战环境下的快速机动需求。

　　建模时首先确定了车体的整体安装边界，整车长度控制在7米级区间，宽度不超过3.2米，整车高度至炮塔顶部约2.4米，这个尺寸边界既满足了车内搭载10名左右乘员的空间需求，也适配铁路运输、登陆艇装载的常规尺寸限制，避免出现超宽超高无法通过常规运输通道的问题。车体前部采用大倾角首上装甲设计，倾斜角度设置为78度，这个角度一方面可以提升穿甲弹丸的跳弹概率，另一方面也为前部传动舱、驾驶舱留出了足够的布置空间，首上甲板的防滑筋结构按照实车的排布规律做了等比例还原，可供人员在车体表面作业时踩踏防滑。

　　行走系统的建模完全参考了扭杆悬挂的实际结构，每侧设置6个小直径负重轮，主动轮布置在车体前部，诱导轮在车体尾部，托带轮隐藏在翼子板内侧，履带板采用单销式金属履带结构，每块履带板的啮合齿孔与主动轮的齿圈完全匹配，悬挂扭杆的行程按照200毫米的上下活动范围做了运动干涉校验，确保负重轮在上下跳动时不会与翼子板、车体侧甲板发生结构碰撞。履带张紧机构的调节行程预留了150毫米的余量，可在实际使用中根据履带磨损情况调整张紧度，避免履带脱齿。

　　炮塔部分采用单人炮塔结构，布置在车体中部偏前位置，炮塔座圈直径设置为1.2米，满足单人操作的空间需求，主炮采用低压滑膛炮结构，炮管俯仰角度范围设置为-5度到+30度，可兼顾平射打击地面装甲目标和大仰角打击简易工事的需求，炮塔顶部的观瞄镜、通讯天线、舱门结构都做了细节还原，炮塔侧面的烟雾弹发射器按照每侧3具的布局布置，发射角度向外倾斜15度，可在车辆前方形成遮蔽烟幕。

　　车体后部设置了大尺寸尾门，尾门采用整体式外翻结构，开门后可供乘员快速上下车，尾门的铰链结构、锁紧机构都按照实车的受力逻辑做了结构建模，确保尾门在关闭状态下可与车体甲板形成完整的防护结构。车体顶部的舱盖、发动机检修口、通风口结构都按照实际功能布局排布，发动机舱布置在车体前部右侧，与左侧的驾驶舱用防火隔板隔开，散热口的格栅结构做了通透处理，可还原真实的通风散热路径。

　　建模过程中对所有外露部件的安装间隙做了严格控制，车体侧甲板与翼子板的间隙控制在20毫米，炮塔与座圈的配合间隙控制在5毫米，所有突出车体的部件如天线、炮管、后视镜都做了安装强度的结构校验，确保在高速机动时不会因为振动出现松动脱落的问题。车体表面的把手、牵引钩、灯具等附属部件都按照实际使用位置布置，前牵引钩的位置设置在首下装甲两侧，可满足车辆淤陷时的牵引救援需求，后牵引钩对称布置在尾门两侧，可用于拖挂轻型拖车或者牵引其他淤陷车辆。

　　从结构设计的逻辑来看，这款模型没有做多余的外观装饰，所有外部结构都对应实际的功能需求，比如车体侧面的射击孔，每个射击孔都对应车内载员的乘坐位置，载员可在车内通过射击孔对外射击，不需要暴露在车外，射击孔的密封盖结构可在核生化环境下关闭，与整车的三防系统形成密封舱体。翼子板上方的储物箱结构可用于搭载随车工具、备品备件，储物箱的锁紧卡扣、铰链都做了细节还原，可模拟真实的开启关闭动作。
