分体式可拆60%配列客制化键盘外壳结构

　　这款60%配列键盘外壳的结构设计，首先要从桌面外设的实际使用场景切入——当下紧凑配列键盘在桌面空间有限的办公、电竞场景中渗透率持续提升，60%配列砍掉了数字区、功能区与方向键区，能给鼠标操作留出更充裕的横向移动空间，尤其适合需要大幅摆臂操作鼠标的FPS类电竞用户，以及桌面纵深不足的紧凑型工位使用者。外壳作为键盘所有核心部件的承载基体，首先要满足PCB板、定位板、轴体、卫星轴的安装定位需求，同时还要兼顾线材引出、桌面放置防滑、日常使用抗形变的基础性能。

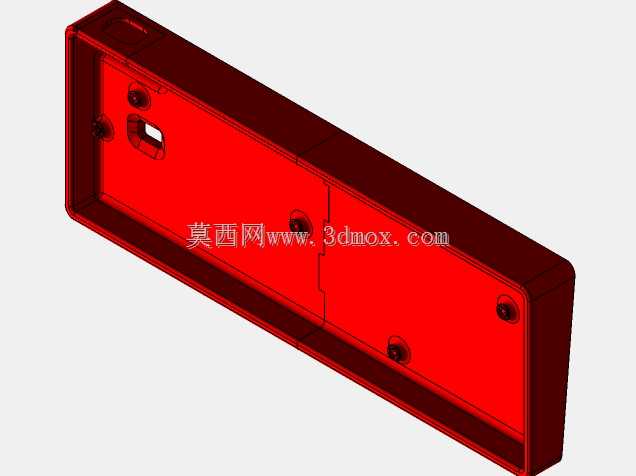

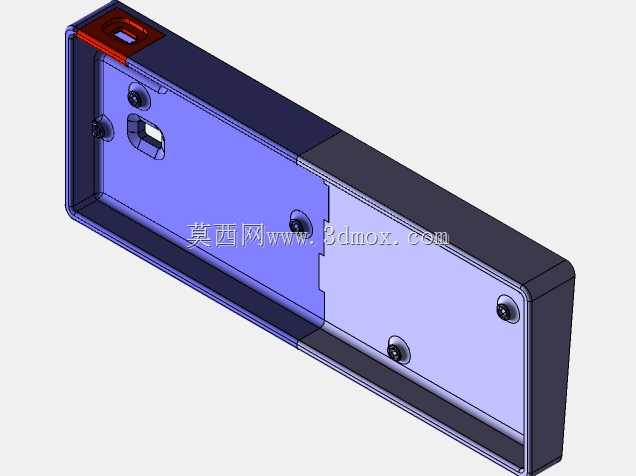

　　设计过程中首先考虑的是小尺寸FDM3D打印设备的加工适配性，常规一体打印的60%键盘外壳长度接近300mm，很多入门级桌面3D打印机的成型幅面无法覆盖整壳尺寸，因此将主体框架与USB-C接口侧的出线部位做了可拆卸拆分设计，拆分后的两个独立部件尺寸均能适配主流入门级打印设备的成型边界，无需大幅面工业级打印设备就能完成整壳制作。拆分结构的拼接位置做了止口定位设计，装配后拼接缝隙均匀，不会出现上下错位的问题，同时拼接面的接触面积做了优化，日常使用中不会因为按键敲击产生拼接处的异响。

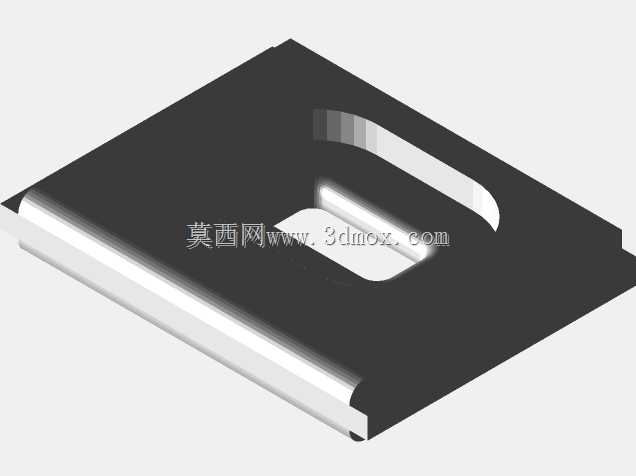

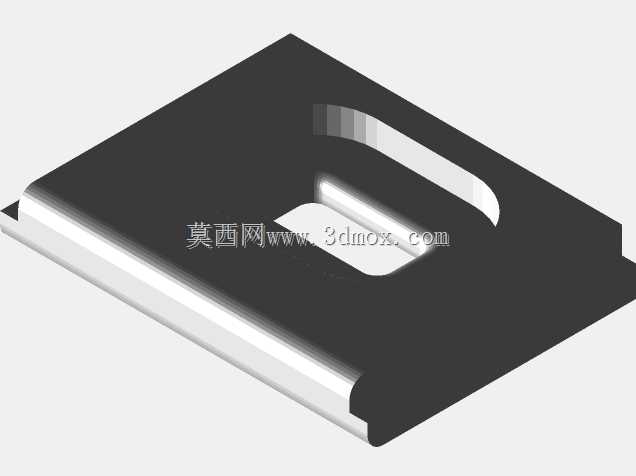

　　出线部位的结构做了针对性调整，将传统的方孔直出改为适配USB-C母座的定位卡槽，卡槽位置与常规60%配列PCB的USB-C接口位置完全对齐，线材插入后不会出现接口偏斜、线材弯折受力的问题，同时取消了传统外壳上的接口锁定卡扣结构——这类卡扣在无支撑打印时容易出现悬垂面塌陷、打印精度不足导致卡扣断裂的问题，取消后整个出线部件的所有外表面均能实现无支撑打印，大幅降低打印后的支撑拆除工作量，也避免了支撑拆除后留下的表面毛刺影响外观质感。

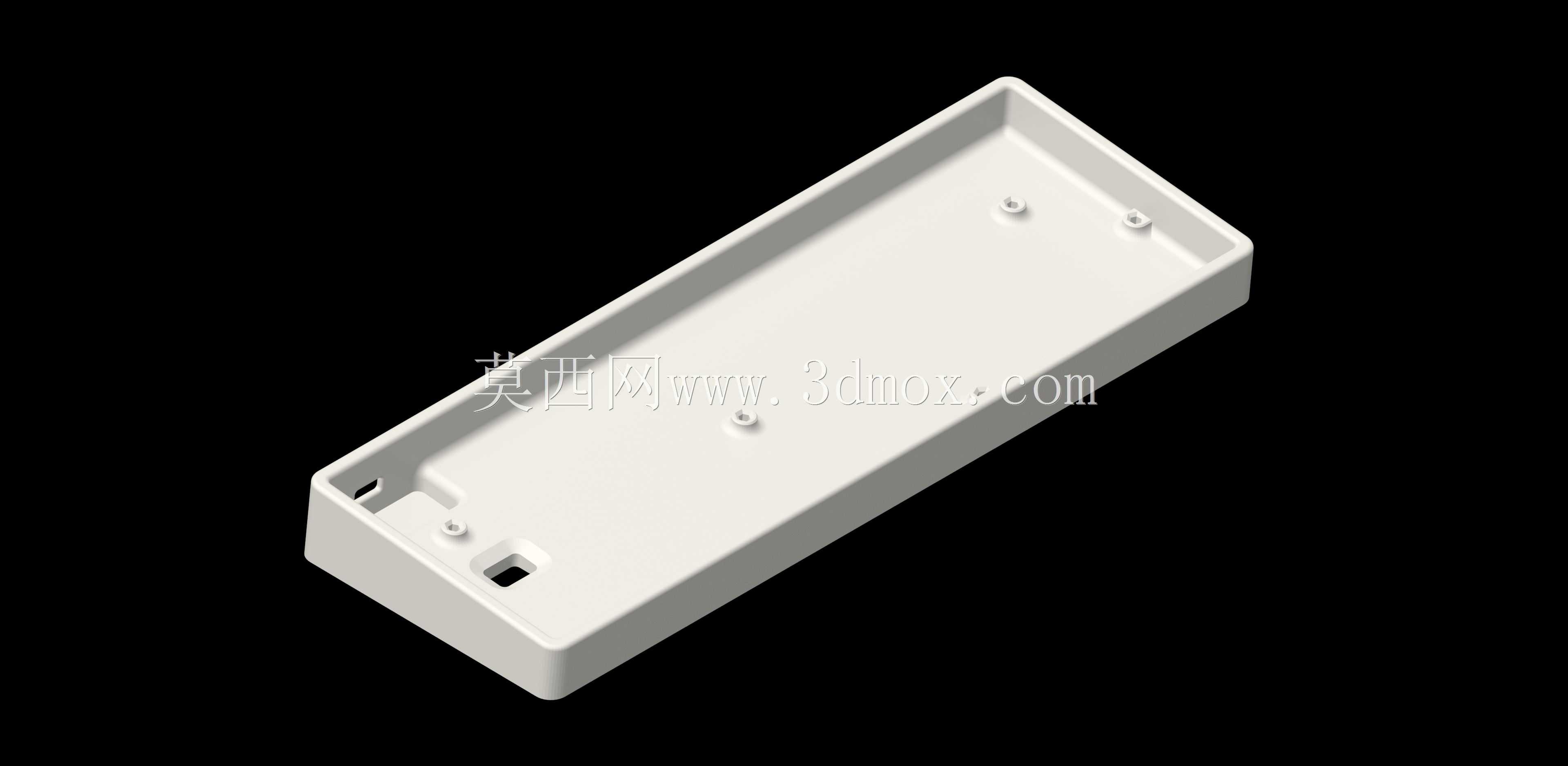

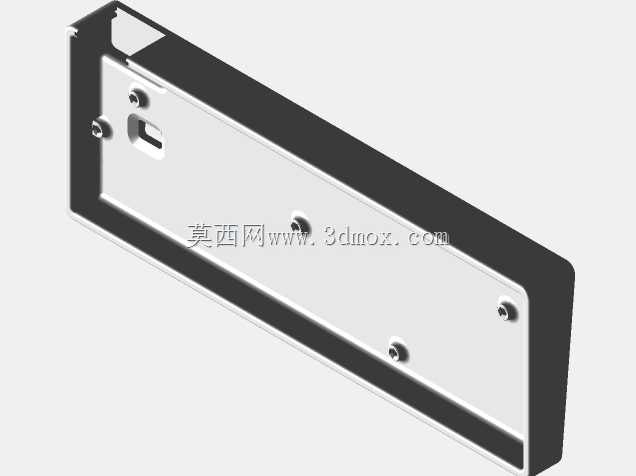

　　外壳内部的安装柱位置完全匹配标准60%配列PCB的安装孔位，安装柱高度做了统一校准，装配后PCB板与外壳底部留有2mm的间隙，既可以容纳PCB板背面的贴片元件、焊点，避免元件与外壳硬接触造成短路，也能给底棉、夹心棉等客制化键盘常用的消音配件留出安装空间，用户可以根据自身的敲击手感需求自行填充消音材料，无需额外打磨外壳内部结构。外壳的侧壁厚度统一设置为2.5mm，这个厚度既能保证日常使用中不会因为按压、摔落出现侧壁开裂，也不会因为壁厚过大导致打印时间过长、耗材用量过多。外壳底部的四个角位置预留了防滑脚贴的安装凹槽，凹槽深度0.8mm，粘贴常规尺寸的橡胶防滑脚贴后，脚贴表面与外壳底部齐平，放置在桌面时不会出现晃动、滑动的问题，敲击键盘时整体稳定性更好。

　　外壳的边角位置全部做了R2的圆角过渡，既避免了尖锐边角在使用过程中磕碰划伤用户手腕，也能减少打印过程中边角位置的应力集中，避免打印完成后出现边角翘曲变形的问题。外壳的上沿做了0.5mm的内凹台阶，定位板放置在台阶上后不会出现左右窜动，台阶高度与定位板厚度匹配，装配后定位板上表面与外壳上沿齐平，不会出现定位板高出外壳或者凹陷下去的问题，整体外观一致性更好。考虑到部分用户会在外壳内部添加配重块来提升键盘整体的厚重感，外壳底部内侧预留了配重块的粘贴区域，区域尺寸适配常规的100g、150g条形配重块，用户无需自行打磨内部空间就能直接粘贴配重。

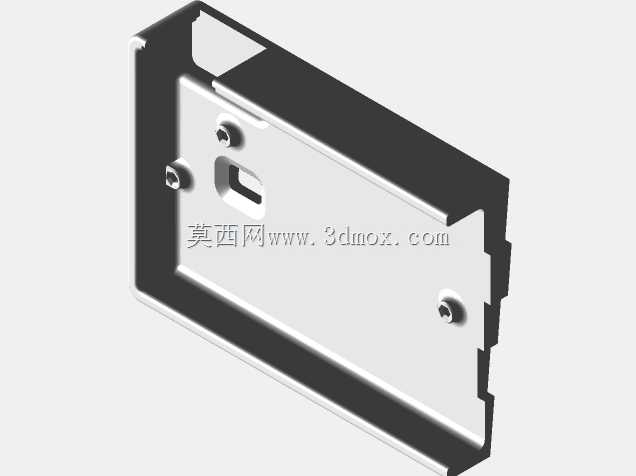

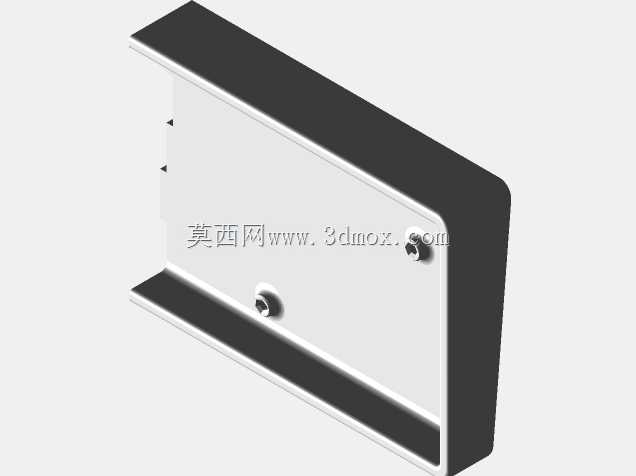

　　从安装边界来看，整壳装配完成后的外部尺寸长度为290mm，宽度为100mm，前侧高度18mm，后侧高度24mm，属于典型的OEM坡度设计，手腕放置时的自然倾斜角度符合人体工程学要求，长时间打字不会出现手腕过度弯折的疲劳感。外壳内部的容纳宽度为92mm，长度为282mm，能够兼容市面上绝大多数标准60%配列的PCB与定位板，不需要针对特定品牌的PCB做额外修改，通用性较强。拆分后的两个部件，主框架部分长度为260mm，出线模块长度为30mm，两个部件拼接时通过两个定位柱实现预固定，用户可以选择胶水粘接或者螺丝固定两种装配方式，若选择螺丝固定，外壳对应位置预留了沉头孔，螺丝安装后不会突出外壳表面影响放置平稳性。

　　在打印适配性上，整个外壳的所有结构均避免了大角度悬垂面，除了安装柱的小孔位置需要添加少量支撑外，其余所有外表面、内部平面均可以实现无支撑打印，打印完成后的表面质量更好，后续打磨、抛光、上色的后处理工作量更小。外壳的内壁做了0.3mm的拔模斜度，打印完成后部件能够轻松从打印平台上取下，不会出现因为冷却收缩导致部件卡在平台上、强行取下造成变形的问题。
