传感器安装固定支架结构设计

　　在工业检测与自动化测控场景中，传感器的安装定位精度直接决定检测数据的可靠性，这款支架正是为解决传感器在设备本体上的刚性固定、位置校准需求开发的结构件。从实际应用来看，这类支架多部署在生产线检测工位、设备运行状态监测点位，用来承托光电类、位移类、压力类等不同外形的传感元件，避免设备运行过程中的振动、冲击导致传感器偏移，保证检测光路或感应面与被测对象的相对位置始终处于设计公差范围内。

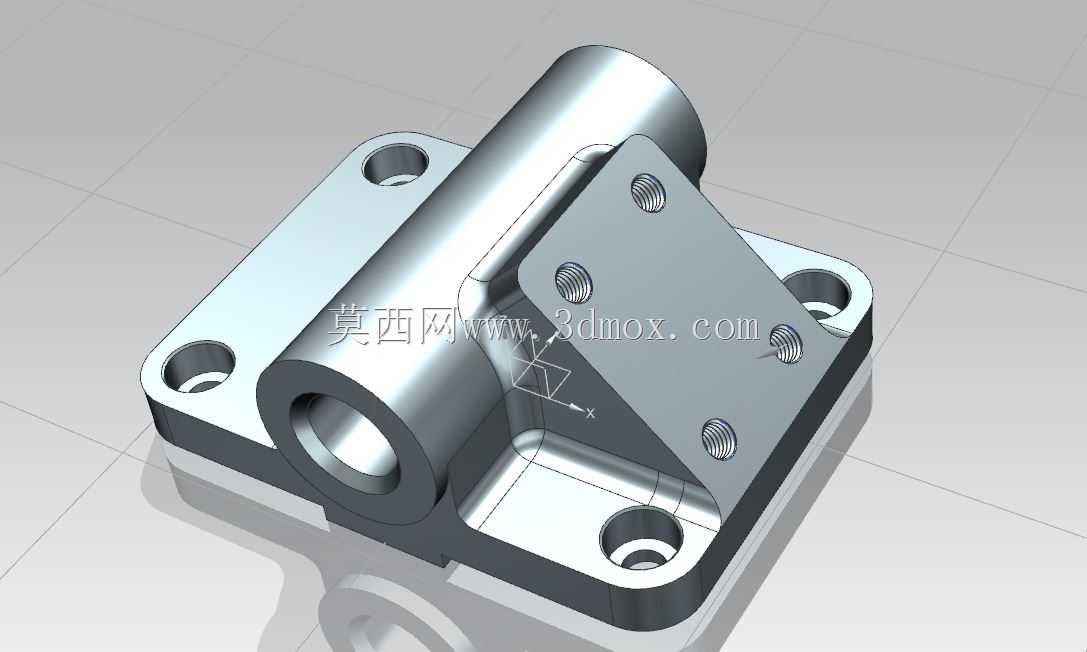

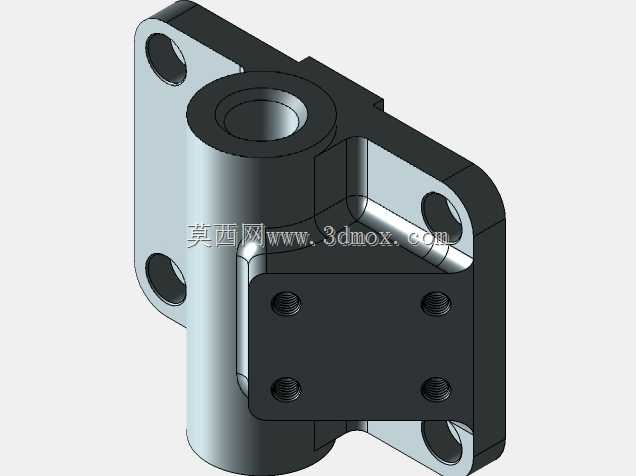

　　从结构功能上拆解，底座部分采用方形法兰式设计，四个角位设置沉头安装孔，可直接通过内六角螺栓固定在设备安装基面，沉孔结构能够让螺栓头完全没入零件表面，不会出现凸起干涉周边走线或运动部件的问题，安装孔的孔位公差按照H7级精度设计，装配时可通过配铰销钉实现重复定位，满足设备拆装维护后的复位精度要求。主体支撑部分集成了轴套式连接结构与侧装安装面，轴套结构可兼容带圆柱安装柄的传感器，通过侧部的紧定螺钉孔锁紧固定，能够沿轴向调整传感器的伸出长度，适配不同检测距离的需求；侧部的平面安装板上设置了四个螺纹孔，可直接固定带法兰底座的方形传感器，安装板与底座之间设置了三角形加强筋，筋板厚度根据支撑载荷做了等强度优化，既不会因为冗余结构增加零件重量，也能在传感器受到意外碰撞时提供足够的刚性支撑，避免安装面变形导致检测角度偏移。

　　设计过程中首先明确了安装边界条件：底座的安装孔中心距适配主流工业设备的标准安装孔位，不需要额外在设备基面上打孔改制，降低现场安装的改造成本；整体外形的最大轮廓尺寸控制在紧凑范围内，不会占用过多设备周边的安装空间，适合在密集排布的检测工位上使用。结构建模时优先考虑了加工工艺性，所有棱边都做了C0.5的倒角处理，去除加工毛刺避免装配时划伤操作人员，所有安装孔的孔口都做了倒角导向，方便螺栓与传感器的快速对位装配；轴套内孔与侧装安装面的垂直度公差控制在0.02mm以内，保证传感器安装后感应面与被测面的平行度或同轴度符合检测要求。

　　在实际选型使用时，这款支架可适配多种材质的加工方案，常规工况下采用45号钢表面发黑处理即可满足防锈与刚性需求，在腐蚀环境下可更换为304不锈钢材质加工，轻量化场景下也可采用铝合金阳极氧化处理，不同材质的加工方案都能沿用这套三维结构的尺寸参数，不需要额外调整孔位与安装尺寸。结构设计时还预留了走线空间，轴套侧面与安装板边缘都避开了传感器出线方向，不会出现线缆弯折半径过小导致信号传输故障的问题，侧装板的螺纹孔深度按照螺纹直径的1.5倍设计，保证螺钉锁紧时的咬合力足够，不会因为长期振动出现螺纹滑牙、传感器松动的问题。

　　从装配逻辑来看，这款支架的所有安装操作都可在设备外部完成，不需要深入设备内部进行盲装，底座的沉孔设计允许从上方直接锁紧固定螺栓，侧装与轴装两种传感器固定方式可根据现场需求灵活选择，不需要额外更换转接件，减少了备件种类。针对设备运行中的振动工况，支架与安装基面接触的底面做了平面度处理，装配后可实现完全贴合，避免出现悬臂式支撑的振动放大问题，加强筋的排布方向顺着设备振动的主方向设置，进一步提升整体结构的抗振性能，保证传感器在设备长期运行过程中位置不发生偏移，减少日常校准维护的工作量。
