板材铣削加工CNC钻孔工序仿真结构

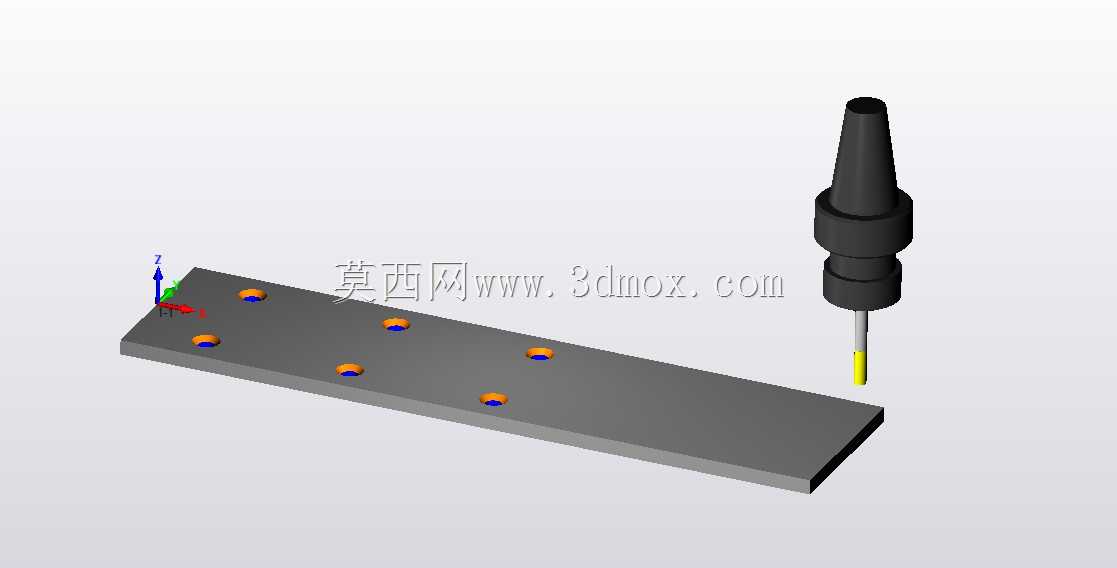

　　这套三维结构还原的是立式数控铣床针对长条板材开展点位钻孔加工的实际工位场景，核心呈现的是刀具与工件的相对位置关系、加工坐标系设定逻辑以及走刀路径的排布逻辑，可直接用于机加工从业者理解SolidCAM环境下的后处理程序生成逻辑，也可作为数控编程入门阶段的工序验证参考载体。从实际加工场景来看，这类长条板材的钻孔工序广泛出现在通用设备机架组装、自动化线型材接驳、工装夹具定位板加工等环节，加工时需要严格控制孔位的位置度公差，避免后续装配时出现连接件错位、安装面贴合度不足的问题。结构里的刀具采用的是标准锥柄麻花钻，刀柄部分匹配常见的BT40主轴锥孔规格，安装时需要保证刀具悬伸长度控制在合理区间，既要满足钻孔深度的行程要求，

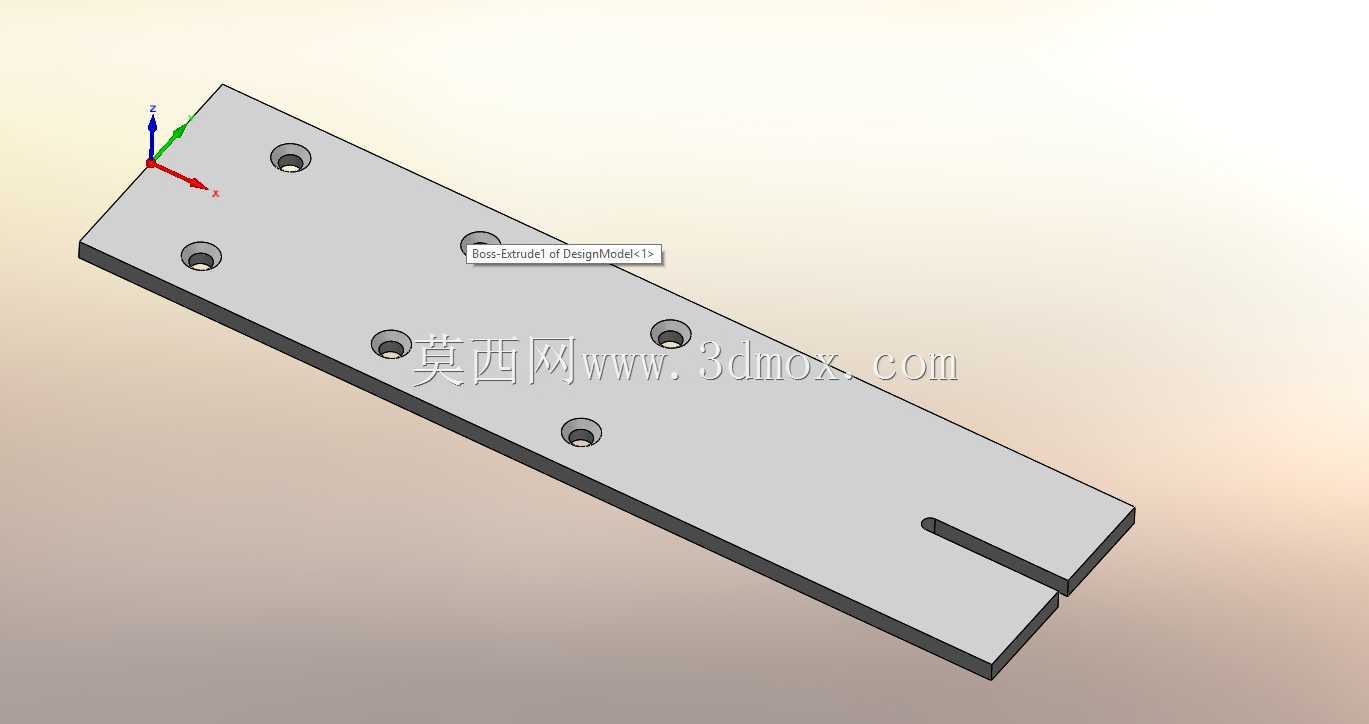

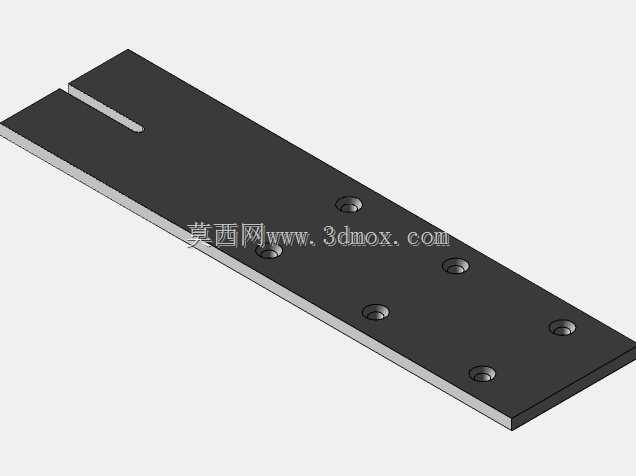

　　也要避免悬伸过长导致刀具刚性不足，加工时出现振纹、孔位偏移甚至断刀的问题。工件部分为长条矩形板材，所有待加工孔位沿板材长度方向等距与非等距结合排布，建模时已经预先设定了工件坐标系原点，位置在板材边角的上表面处，Z轴方向垂直向上对齐主轴进给方向，X轴沿板材长度方向延伸，Y轴沿板材宽度方向延伸，和实际机床的坐标系设定逻辑完全一致，编程时不需要额外调整坐标系偏移参数，就能直接匹配现场加工的对刀流程。设计这套结构的时候，首先考虑的是还原真实加工的装夹边界：板材底部采用平口钳或者压板装夹的避让空间已经预留，装夹位置避开所有孔位的加工区域，不会出现刀具和夹具干涉的问题；刀具的初始安全高度设定在板材上表面以上50mm位置，

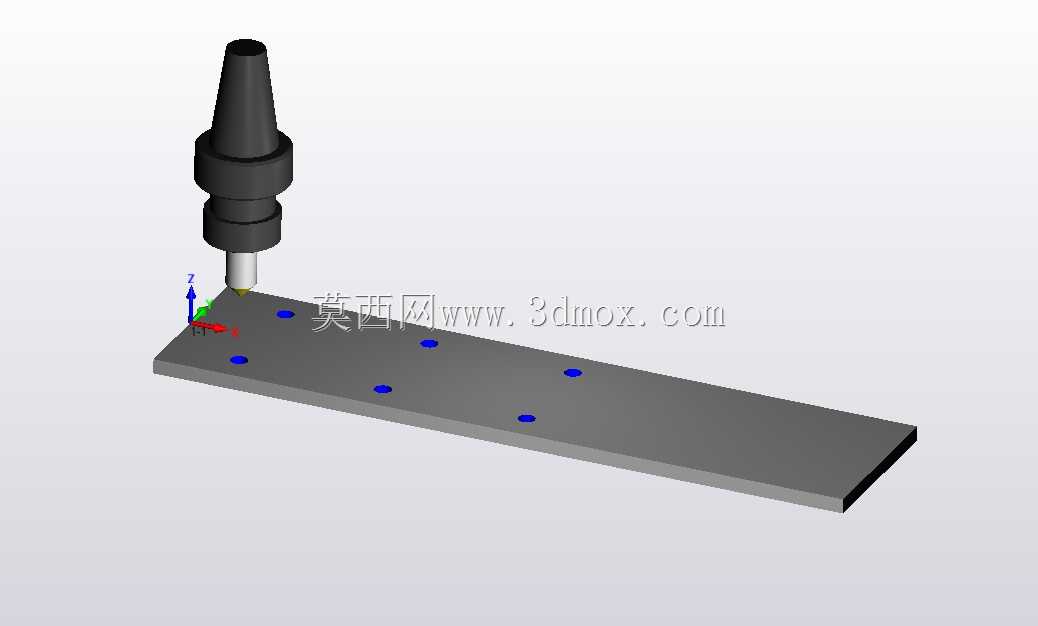

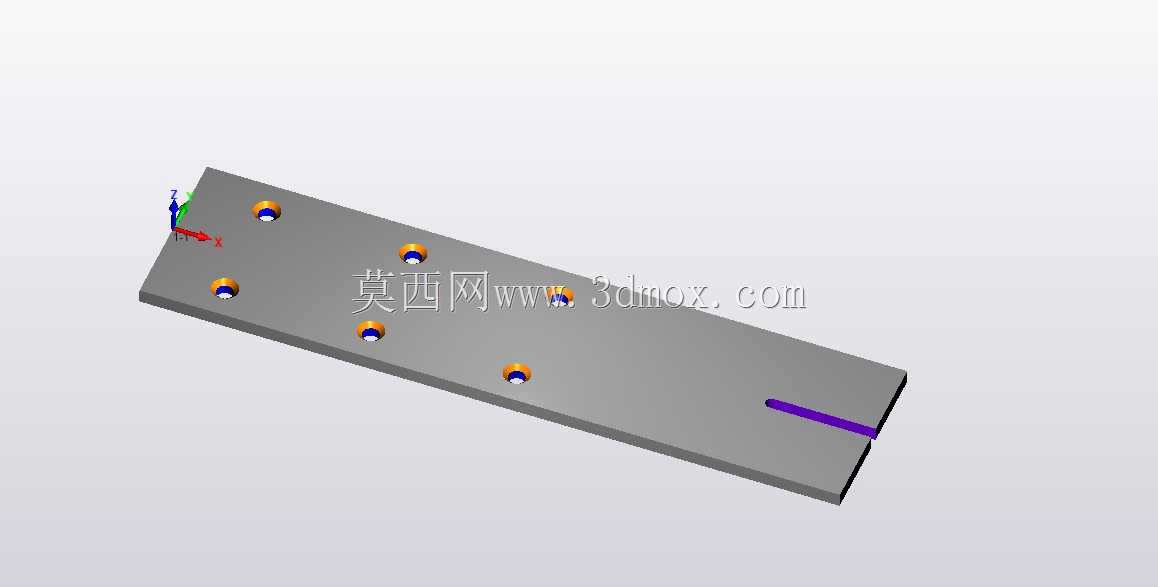

　　快进移动时不会刮擦工件表面，下刀时采用分段进给的逻辑，接近工件表面时切换为工进速度，既保证加工效率，也能避免刀具快速冲击工件造成崩刃。从外形尺寸边界来看，长条板材的长度方向尺寸适配常见中小型立式铣床的X轴行程，宽度方向不超过Y轴行程的一半，钻孔深度不超过刀具的有效切削刃长度，整个工位的所有运动部件都在机床的有效加工行程范围内，不会出现超程报警的问题。孔位的排布逻辑充分考虑了加工顺序的优化，编程时按照最短走刀路径规划钻孔顺序，减少刀具空行程移动的距离，同时相邻孔位加工时预留足够的冷却时间，避免连续钻孔导致刀具局部温度过高，延长刀具使用寿命。这套结构里还还原了加工时的刀具长度补偿、半径补偿的设定逻辑，和实际机床的参数设置逻辑完全匹配，

　　新手编程时可以参照这个结构的参数设置，理解补偿指令在实际加工中的作用，避免出现过切或者欠切的问题。另外，结构里的板材材质默认采用常用的Q235碳素结构钢，切削参数匹配高速钢麻花钻的加工线速度，进给量按照普通钢件钻削的经验值设定，生成的CNC程序可以直接导入匹配的立式铣床中开展试切，只需要根据现场实际的刀具磨损情况、机床刚性表现微调转速和进给参数即可，不需要重新编写走刀路径。在实际生产中，这类板材钻孔工序经常会出现孔位垂直度不足的问题，这套结构在建模时也特意还原了刀具与工件表面的垂直对齐关系，编程时可以参照这个对齐逻辑，在对刀环节严格校验主轴与工件表面的垂直度，减少钻孔倾斜的不良品率。同时，结构里预留了切屑排出的空间，钻孔时的切削液喷射方向也对应刀具切削位置，能够有效带走钻削产生的热量，同时冲掉孔内残留的切屑，避免切屑挤压在孔壁和刀具之间，造成孔壁粗糙度超差的问题。
