铣床加工弯臂类夹持锁紧零件结构

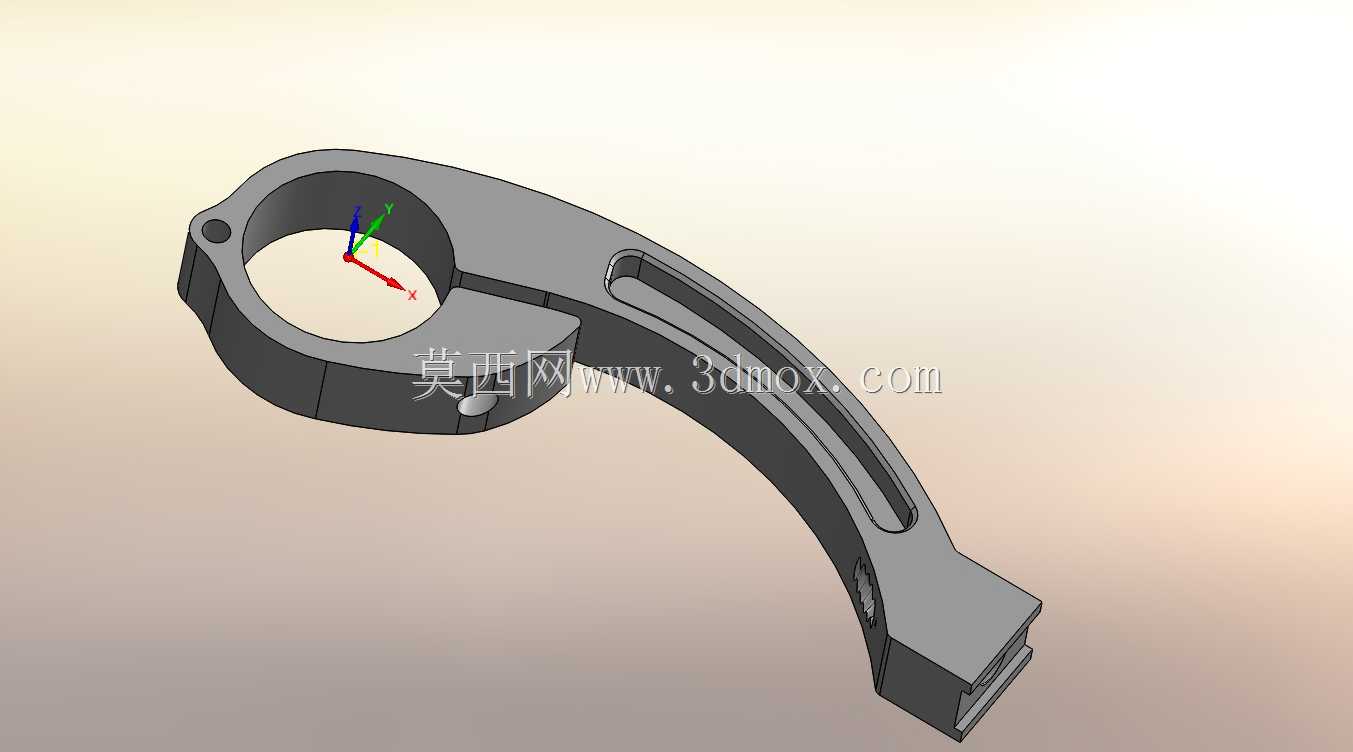

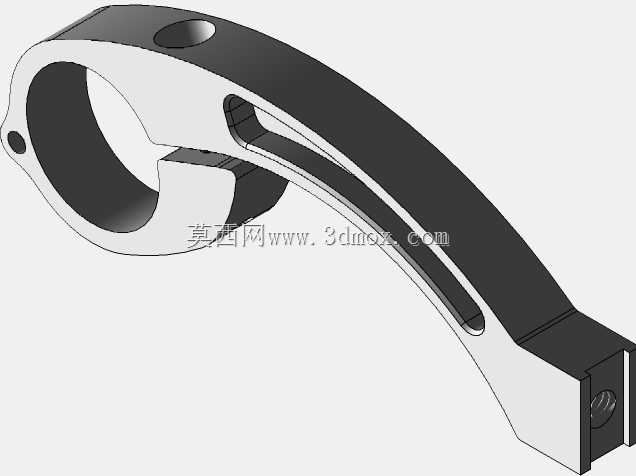

　　这类弯臂形态的夹持锁紧构件，常见于中小型铣床的工作台附件锁紧单元、工装夹具的快速压紧模块，也可适配在专用检测工位的工件定位组件中，承担环形基座与末端执行件之间的连接、传力与位置锁定功能。从结构形态来看，零件一端为带定位孔的环形安装座，内孔可直接套接在设备的导向圆柱轴上，侧面的小孔用于穿装锁紧螺钉，当螺钉拧紧时可将整个弯臂构件固定在轴系的任意轴向位置，满足不同加工行程下的位置调整需求。环形座与弯臂主体采用大圆角过渡连接，避免应力集中导致的构件断裂，这一设计在反复受交变压紧力的工装场景中尤为重要，很多新手建模时容易忽略过渡圆角的取值，实际加工后往往在直角连接处出现应力裂纹，经过数百次压紧循环后就会发生断裂失效。

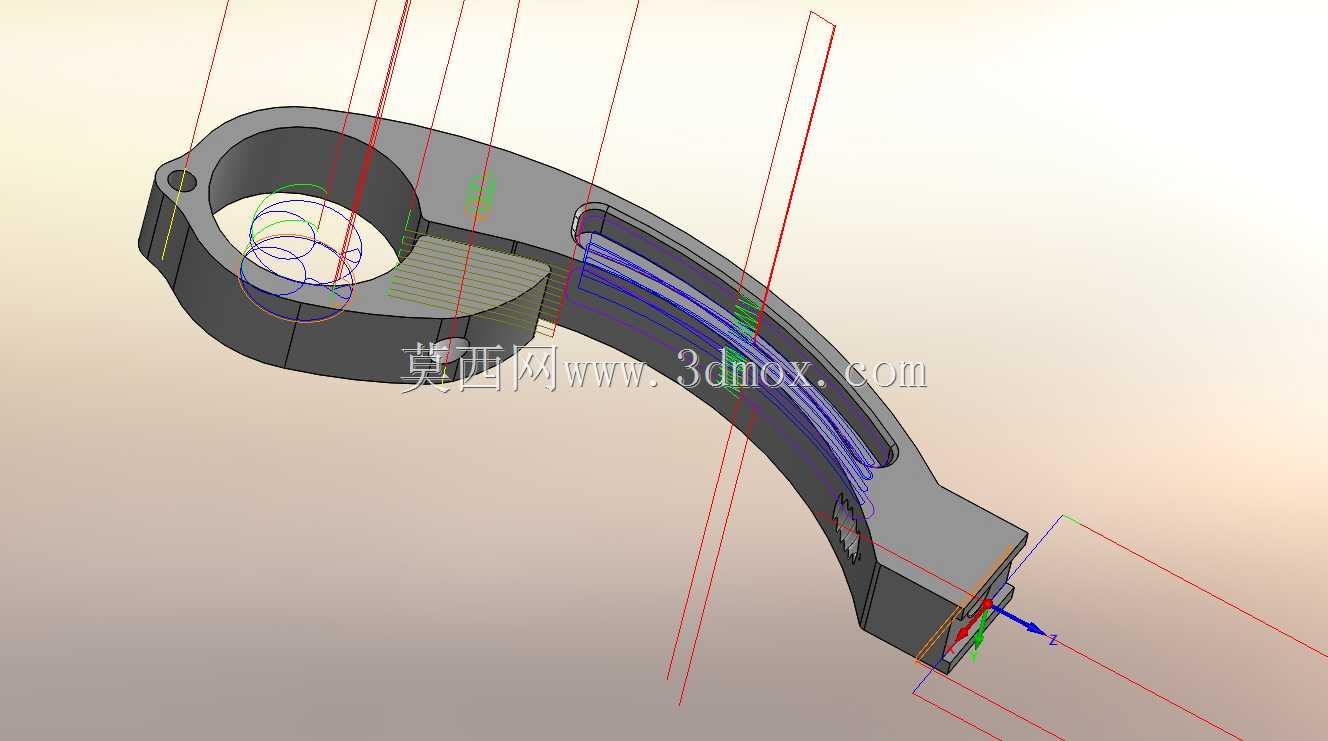

　　弯臂主体沿长度方向设计有通长的减重凹槽，在保证构件整体抗弯强度的前提下，尽可能降低零件自身重量，减少轴系承受的额外偏载，凹槽的侧壁厚度经过受力核算，在最大压紧力工况下侧壁变形量控制在0.02mm以内，不会因为受力变形导致末端定位精度超差。零件末端为方块状的安装接口，上面预留有两个螺纹安装孔，可直接固定压块、定位销或者检测触头，接口的端面与环形座内孔的轴线平行度公差控制在0.01mm以内，保证末端安装的功能件与轴系的位置精度符合加工要求。从加工工艺角度来看，这个零件适合采用立式铣床进行多工序铣削加工，首先通过三爪卡盘装夹棒料毛坯，粗铣环形座的外圆与内孔，加工出侧面的锁紧螺钉孔，之后换装专用工装夹持环形座部分，

　　粗精铣弯臂的外形轮廓与减重凹槽，最后加工末端的安装接口与螺纹孔，整个加工过程中需要两次装夹，要严格控制两次装夹的定位误差，避免弯臂的角度偏差导致末端安装位错位。实际应用中，这类弯臂构件的安装边界需要重点核算：环形座内孔与配套导向轴的配合采用H7/g6间隙配合，既保证构件可以沿轴顺畅滑动调整位置，又不会因为间隙过大导致锁紧后出现角度偏摆；弯臂的总长度需要根据配套设备的工作台行程确定，过长会导致构件受力时挠度过大，过短则无法覆盖所需的压紧范围；末端安装面的螺纹孔深度要满足螺钉拧入深度不小于螺纹直径的1.5倍，保证压紧时螺纹不会滑牙。在建模过程中，需要重点关注几个工艺细节：一是所有加工面的棱角都要设计0.2mm的倒角，

　　避免加工后出现锋利的飞边划伤操作人员，也防止装配时棱角刮伤配套零件的表面；二是减重凹槽的底部要设计R2的圆角，适配铣刀的加工半径，避免出现清角不到位的情况，减少后续钳修的工作量；三是环形座上的锁紧螺钉孔要设计螺纹退刀槽，保证螺钉可以完全拧紧，不会因为螺纹末端的不完整牙型导致锁紧失效。这类零件在实际生产中往往需要进行表面发黑处理，提升零件的防锈能力，同时减少表面反光，方便加工时操作人员观察构件的位置状态。很多工装设计场景中，这类弯臂构件会根据实际使用需求调整弯臂的弯曲角度与截面尺寸，比如在需要更大压紧力的场景下，会适当增加弯臂的截面厚度，取消减重凹槽来提升整体刚性；在需要轻量化的快速夹具场景下，会在弯臂上加工更多的减重孔，同时采用高强度铝合金材料加工，降低操作时的劳动强度。
