带气动驱动单元的管道球阀执行组件

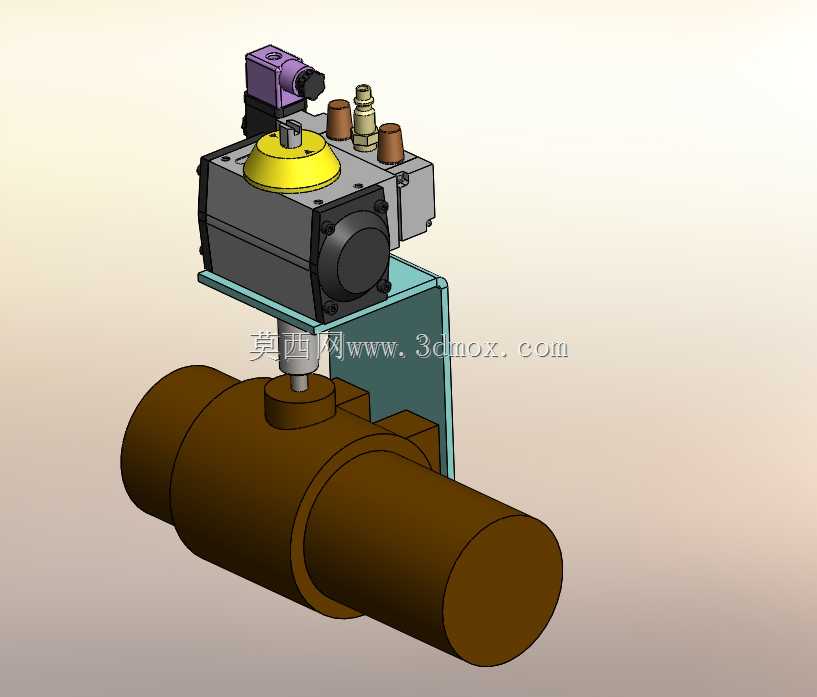

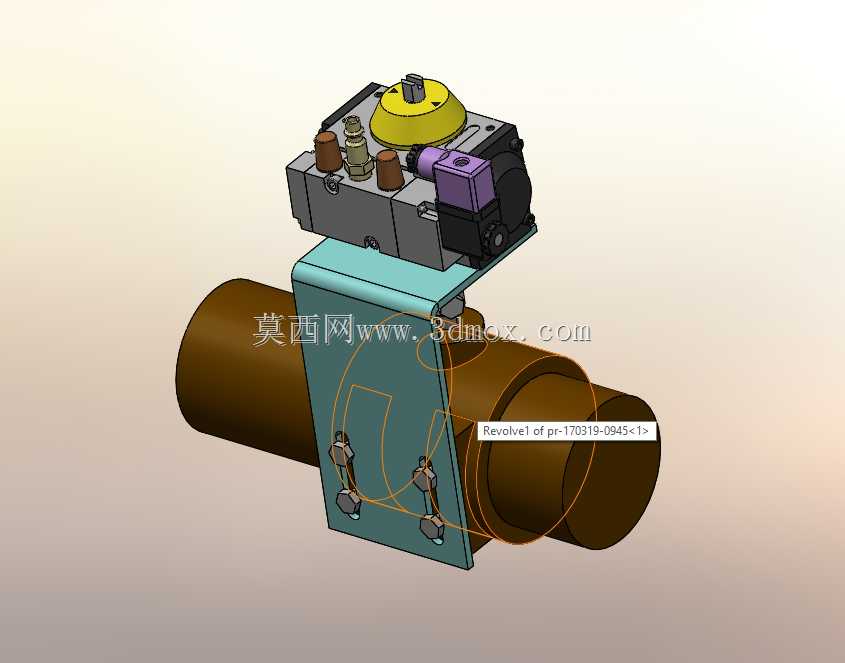

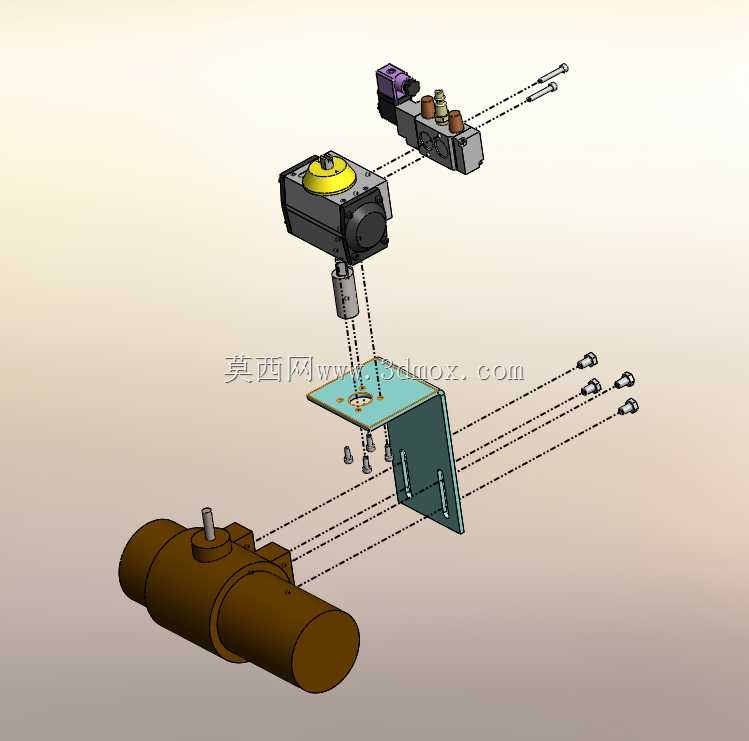

　　这套气动驱动的阀控组件，核心是将气动执行单元与直通式球阀做集成化装配，主要面向工业流体管路的远程通断控制场景，在化工流体输送、市政水处理、车间压缩空气管网、中小型热力管线这类需要频繁开关阀位的工况里十分常见，相比手动阀能大幅降低现场操作的人力成本，也能适配PLC系统的自动化控制逻辑，实现管线压力、流量参数联动的阀位调节。从结构设计逻辑来看，整套组件采用分层装配思路，下部是直通式铜质球阀本体，流道为等径直通设计，流阻损失小，适合输送清水、压缩空气、低粘度油品等洁净介质，球体采用整圆加工，密封面贴合精度高，全关状态下泄漏量满足工业级密封要求；上部的气动执行器通过支架与阀杆做刚性连接，支架采用折弯钣金成型，预留了足够的安装操作空间，

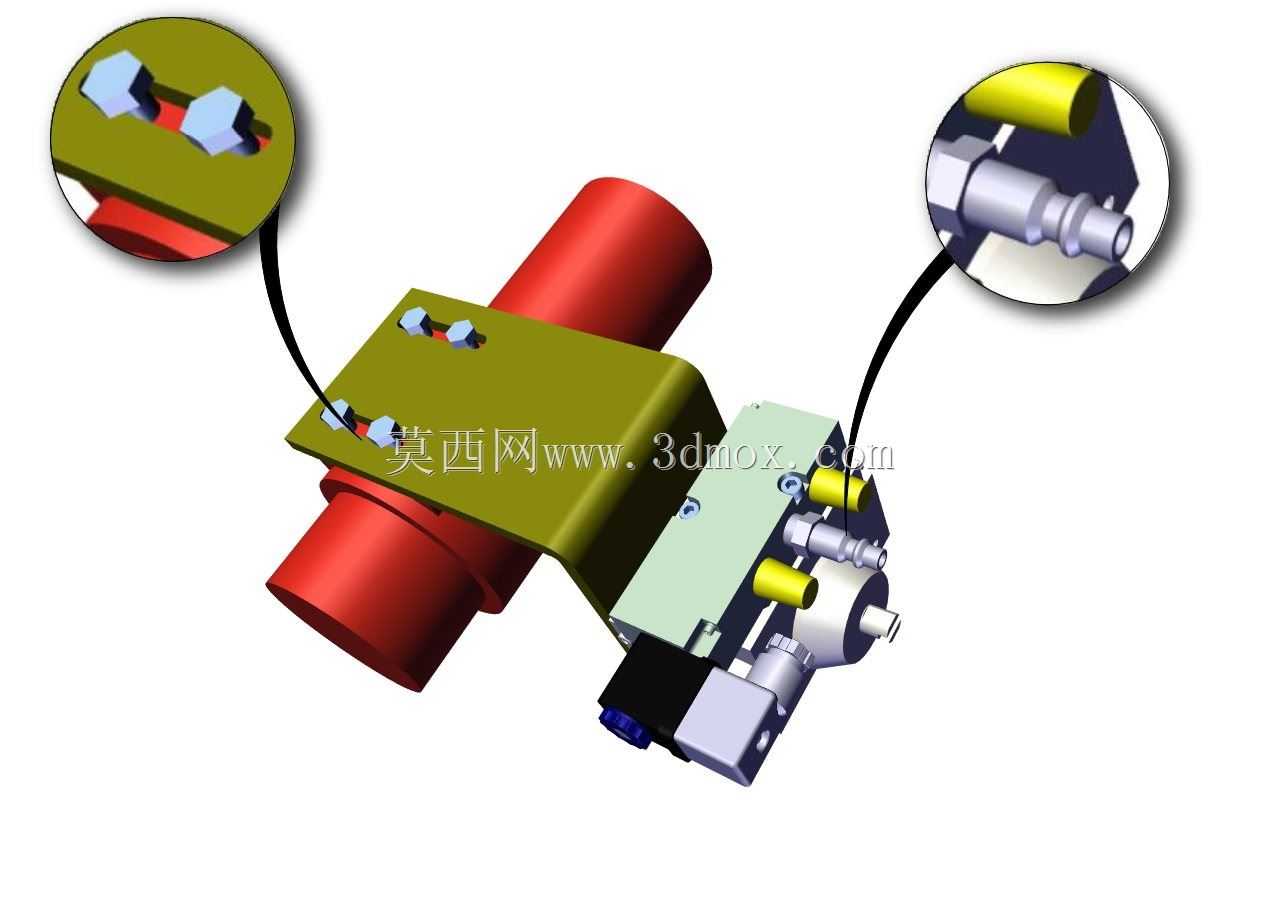

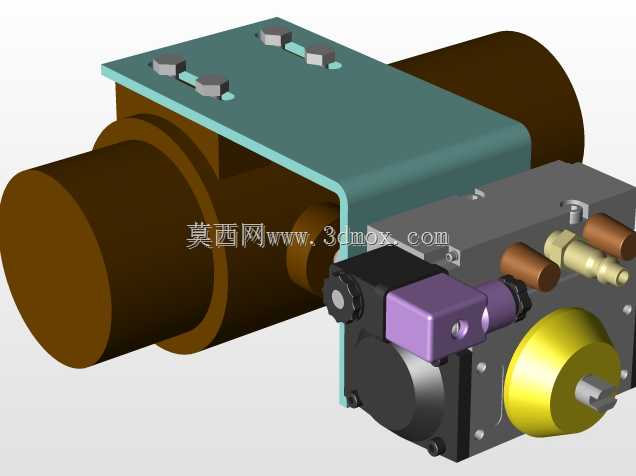

　　既可以保证执行器输出扭矩直接传递到阀杆，避免连接间隙导致的阀位偏差，也能在执行器故障时留出手动操作的空间，无需拆卸整套组件就能完成应急阀位切换。执行器本体采用铝合金压铸壳体，表面做阳极氧化处理，抗车间环境的潮气、弱腐蚀介质侵蚀，顶部的黄色端盖是阀位指示结构，能直观反馈当前阀门的开关状态，侧面集成的气路接口采用标准快插式接头，适配常规6mm、8mm外径的气动软管，现场配管无需额外加工接头，降低安装工时；执行器侧方预留的电磁阀安装位，可以直接贴装二位五通电磁阀，省去外接阀座的安装步骤，气路路径更短，阀位切换响应速度更快，整套组件的气路工作压力适配常规0.4-0.7MPa的工厂压缩空气压力范围，

　　不需要额外配置增压或者减压元件就能直接接入现有车间气路。从安装边界来看，球阀两端的连接段为标准圆柱对接结构，可以适配焊接、法兰对接、螺纹连接等多种管路连接方式，整套组件的总高度控制在常规阀组安装的预留空间范围内，侧面突出的电磁阀、接头部分的外轮廓尺寸，在并排安装多组阀组时，预留20mm的组间间隙就能避免安装干涉，阀杆的转动行程严格匹配球阀90度开关的动作需求，执行器内部的限位结构可以精准控制全开、全关的停止位置，不会出现过转导致的球体密封面磨损。在实际选型应用中，这套组件可以直接替换同通径的手动球阀，不需要改动原有管路的安装位置，只需要接入压缩空气气源和控制信号就能实现自动化控制，相比电动执行器的阀组，气动驱动的动作速度更快，

　　开关动作时间在1秒以内，适合需要快速切断管路的安全联锁场景，同时气动元件本身的抗电磁干扰能力更强，在强电磁干扰的车间工况下运行稳定性更好，不会出现电动执行器容易出现的信号丢包、电机烧损问题。设计过程中针对执行器与球阀的连接同轴度做了专门的公差匹配，支架的安装孔位与阀杆、执行器输出轴的同轴度公差控制在0.1mm以内，避免长期动作过程中因为偏载导致的阀杆磨损、密封件提前失效问题，所有外露的金属部件都做了对应的防腐处理，适配多数工业现场的安装环境，不需要额外加装防护外壳就能满足IP65的基础防护等级，日常维护只需要定期检查气路接头的密封性、阀杆处的密封填料磨损情况即可，维护成本远低于同规格的电动控制阀组。
