内螺纹连接手轮驱动角式斜截止阀

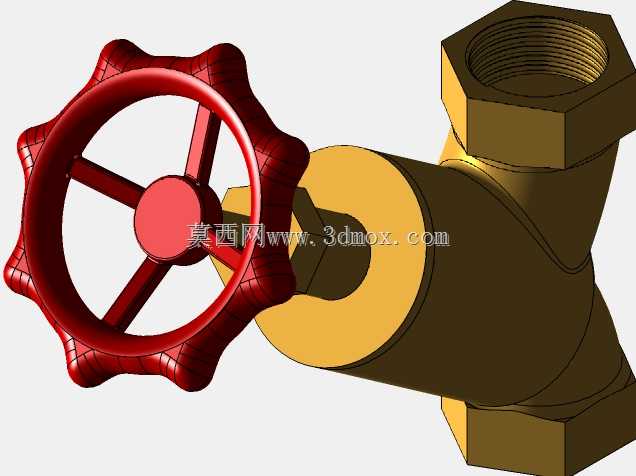

　　这款角式斜截止阀的三维结构完整还原了实物的装配逻辑，在民用给排水、暖通空调、小型工业流体输送管路中都有广泛适配场景，常被安装在管路转角位置，用来截断或接通管路内的水、低压蒸汽、非腐蚀性轻质油品等介质，相比直通式截止阀，角式结构能直接适配90度转向的管路布局，减少管路弯头的使用数量，降低管路整体流阻与泄漏点。从结构功能来看，手轮采用星型外缘带防滑凸棱的设计，轮辐为三辐式对称结构，中心轮毂与阀杆顶端采用方榫配合传递扭矩，操作人员徒手操作时无需额外工具即可获得足够的施力力矩，手轮表面的圆弧过渡处理避免了操作时的锐边划伤风险，转动手轮时可通过阀杆的梯形螺纹副带动阀瓣做垂直于介质流向的升降运动，实现阀瓣与阀座的贴合或分离，

　　密封副采用锥面配合结构，关闭时仅需较小的密封比压即可实现可靠截断，同时阀瓣开启时的行程较短，能快速完成通断操作。阀体采用斜置流道设计，相比传统直角角阀的直角转弯流道，斜向流道能让介质流动方向的转折角度更小，减少介质在阀腔内的涡流与压力损失，降低介质对阀体内壁的冲蚀速率，延长阀体使用寿命；阀体两端的连接端为内螺纹结构，螺纹规格适配常规低压流体输送用焊接钢管或镀锌钢管的外螺纹，安装时无需焊接，仅需在螺纹处缠绕密封带即可完成密封连接，适合现场快速装配与后期维护更换。设计过程中充分考虑了安装边界的适配性，阀体进出口的轴线呈90度垂直布局，手轮的安装位置位于阀体侧上方，操作时手轮的转动范围不会与相邻管路或墙面产生干涉，

　　手轮的最大回转半径经过优化，既保证了操作力矩足够，又不会占用过多的安装空间，阀杆的升降行程预留了足够的余量，避免长期使用后密封面磨损导致阀瓣无法完全关严的问题；阀体中部的填料函位置预留了标准的填料装填空间，可采用柔性石墨或聚四氟乙烯填料实现阀杆处的动密封，当填料出现磨损泄漏时，可在不拆解阀体的情况下通过压紧填料压盖实现密封补偿，降低维护成本。从建模细节来看，所有配合面的尺寸公差都按照常规阀门的行业标准进行了预留，阀杆与阀盖的配合间隙、阀瓣与阀座的密封面贴合宽度、手轮与阀杆的配合公差都符合实际加工装配要求，阀体的壁厚根据公称压力等级进行了等强度设计，流道转弯处的壁厚做了适当加厚，应对介质长期冲蚀带来的壁厚减薄问题，

　　阀体外部的加强筋布局既提升了阀体的结构刚性，避免安装拧紧时阀体出现变形，又不会过多增加阀体的整体重量。在实际选型应用中，这类角式斜截止阀通常适用于公称压力不超过1.6MPa、工作温度不超过200℃的管路系统，安装时需注意介质流向应从阀瓣下方进入阀腔，从侧方出口流出，这样在阀门关闭时填料函处不承受介质压力，可有效降低阀杆处的泄漏概率，同时开启阀门时的操作力矩也更小；手轮的操作方向遵循常规阀门的操作习惯，顺时针转动为关闭，逆时针转动为开启，操作人员无需额外培训即可快速上手操作。
