传感器配套安装把手支撑固定座结构

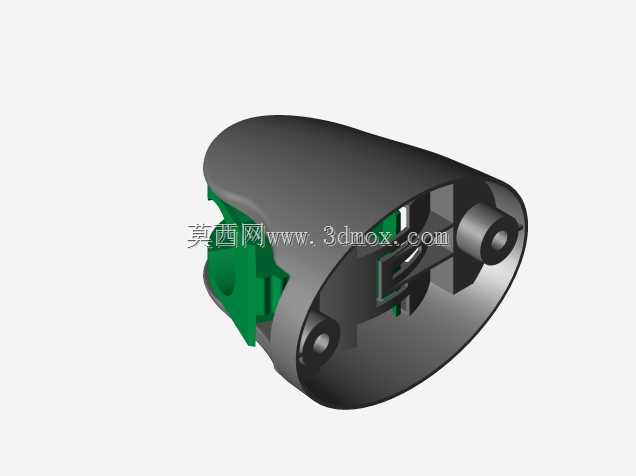

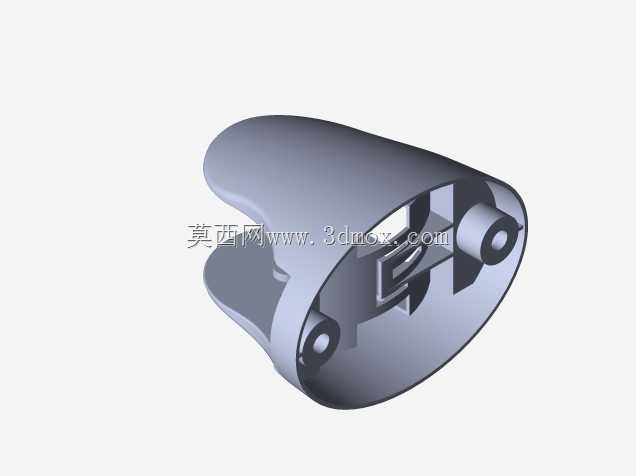

　　在工业传感检测场景中，这类把手支架主要承担传感器本体的安装定位与操作辅助功能，常见于生产线工位的检测单元、小型设备的传感模块集成部位，既可以为光电、接近类传感器提供稳定的安装基准，也能通过自带的把手结构方便运维人员快速调整传感模块的检测角度、拆装更换检测组件，避免直接触碰传感器本体造成的检测精度偏移或者外壳损伤。从结构设计逻辑来看，该支架采用分体式功能分区设计，下半部分为带安装孔的弧形基座，基座底面做了贴合安装面的弧度处理，能够适配圆柱型安装杆或者圆弧型设备外壁的固定需求，底部预留的沉头安装孔可以让固定螺栓完全沉入支座内部，不会出现螺栓凸起干涉传感器转动或者线路排布的问题，基座的壁厚做了渐变加厚处理，

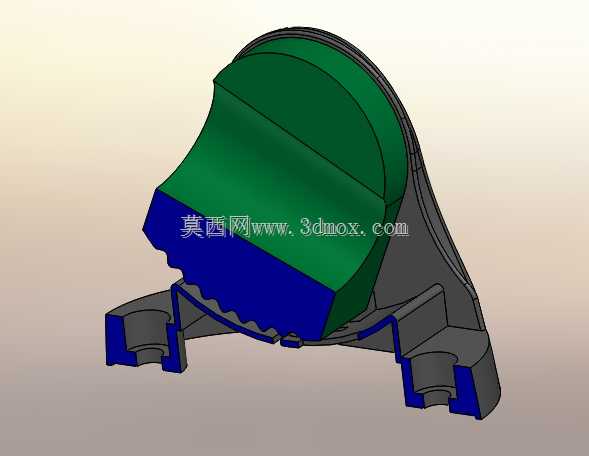

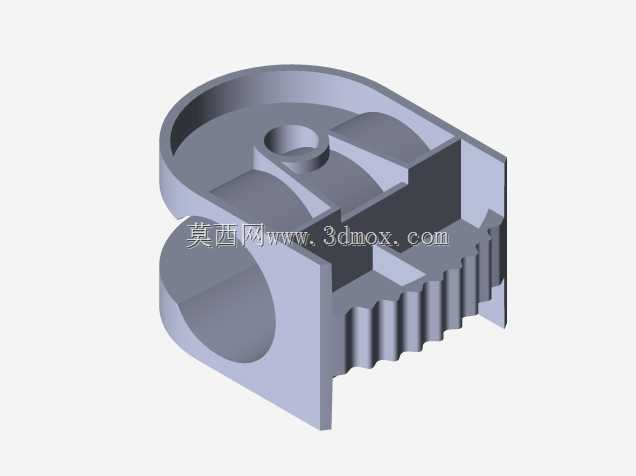

　　靠近安装孔的受力部位壁厚比边缘部位厚2mm左右，能够抵消螺栓锁紧时产生的局部应力，避免长期使用后出现基座开裂的问题。上半部分的包裹式卡座是核心的传感器固定区域，卡座内部做了与传感器外壳匹配的弧形卡槽，卡槽内壁预留了0.15mm的安装间隙，既可以保证传感器能够顺畅卡入到位，又不会因为间隙过大导致传感器安装后出现晃动，卡座两侧的限位挡边可以限制传感器的轴向窜动，避免设备运行过程中的振动导致传感器位置偏移，影响检测信号的稳定性。侧面延伸出的把手结构做了圆弧过渡处理，握持部位的截面为符合人体工学的椭圆型，表面没有尖锐棱角，运维人员调整传感器位置时可以直接握持把手施力，不需要额外借助工具，把手与基座的连接部位做了加强筋结构，

　　加强筋的厚度从基座处的3mm逐步过渡到把手处的1.5mm，既保证了连接部位的结构强度，又不会因为加强筋过厚导致注塑成型时出现缩痕问题。从安装边界尺寸来看，该支架的整体安装占用空间较小，基座的最大外径控制在65mm以内，整体高度不超过50mm，能够适配狭小安装空间内的传感模块布置需求，卡座的适配传感器直径范围在28mm到32mm之间，可以覆盖多数常规圆柱型工业传感器的安装尺寸，安装时不需要额外制作转接板，直接通过基座底部的两个安装孔就可以完成固定，安装孔的中心距为30mm，符合常规工业安装的孔位标准，能够直接替换同规格的老式传感器支架。在实际使用过程中，该支架的弧形基座可以实现±15°的角度微调，

　　松开固定螺栓后握持把手就可以转动支架调整传感器的检测朝向，调整到位后锁紧螺栓即可完成定位，不需要反复拆装传感器本身，能够大幅缩短产线调试时的传感点位调整时间。材质选择上，该结构采用增强尼龙材质注塑成型，本身具备一定的韧性与绝缘性能，既可以承受日常运维过程中的握持施力，也不会对传感器的电磁信号产生干扰，卡座内部可以根据使用需求粘贴薄型橡胶垫，进一步提升传感器固定的摩擦力，避免长期振动下出现松脱问题。结构的所有棱边都做了R0.5以上的圆角处理，没有应力集中的尖角部位，在长期受振动的工况下，结构的疲劳寿命比直角结构提升40%以上，基座底部与安装面接触的部位做了0.2mm的浅槽设计，可以容纳安装面的少量凸起或者杂质，保证支架安装后能够完全贴合基准面，不会出现安装倾斜导致传感器检测角度偏差的问题。
