单出口墙面式浪涌保护插座结构设计

　　在民用住宅、小型办公场所、临街商铺这类末端用电场景里，入户配电端的一级浪涌防护往往无法完全覆盖终端精密用电设备的防护需求——尤其是台式电脑、小型网络交换机、家用医疗监测设备、收银终端这类对电压尖峰敏感的设备，线路上残留的雷击感应浪涌、大功率设备启停带来的操作过电压，仍有概率击穿设备内部的电源整流模块，造成硬件损坏、数据丢失这类不可逆的损失，这类单出口浪涌保护插座，就是针对末端单点防护需求开发的直插式防护器件。

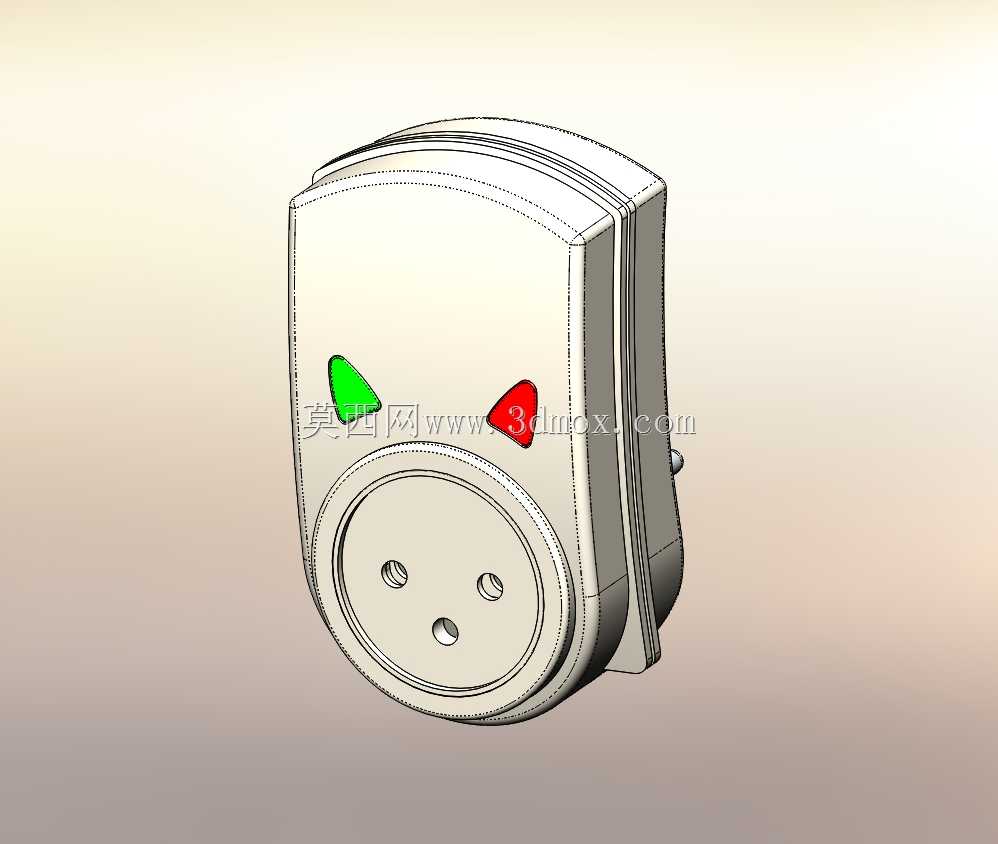

　　从实际使用场景来看，这类产品不需要额外布线改造，直接替换原有墙面86型插座即可完成部署，不需要对原有配电回路做改动，非常适合存量建筑的局部用电防护升级。产品正面设置的三孔插座接口，适配国内常规10A三极插头，可直接为台式电脑主机、小型打印机、家用路由器这类单台设备提供供电与防护，正面设置的红绿两个状态指示灯，绿色为电源正常指示灯，回路供电正常时常亮，红色为浪涌防护失效指示灯，当内部浪涌抑制模块因多次泄放浪涌电流老化失效后，红色指示灯点亮，提示使用者及时更换防护器件，避免出现防护缺位的情况。

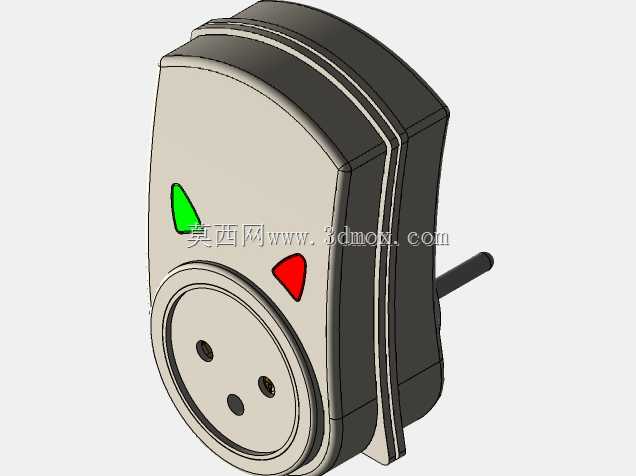

　　在结构设计层面，这款产品采用弧面过渡的壳体造型，区别于传统方正插座的生硬棱角，安装在墙面后视觉上更柔和，壳体采用阻燃PC材质注塑成型，壁厚控制在2.2mm，既满足GB2099.1里要求的抗冲击、耐阻燃性能要求，也不会因为壁厚过大造成整体尺寸臃肿。壳体的拼接采用超声波焊接工艺，接缝处做了错位止口设计，防护等级可以达到IP20，满足室内干燥环境的使用要求，同时可以避免日常使用中灰尘、细小金属异物落入壳体内部造成短路风险。内部的浪涌抑制模块采用压敏电阻与气体放电管组合的两级防护结构，压敏电阻负责响应纳秒级的快速浪涌尖峰，气体放电管负责泄放幅值更高的浪涌电流，两者配合可以将线路上窜入的6kV浪涌电压钳位到设备可承受的1kV以下，完全满足末端用电设备的防护等级要求。

　　安装边界上，这款产品的背部安装孔位完全兼容标准86型暗装底盒的孔距，两个安装孔中心距为60mm，适配国内绝大多数住宅预埋的86型接线底盒，产品整体突出墙面的厚度控制在32mm，不会因为突出过多影响周边家具摆放，也不会出现插头插入后与墙面形成夹角造成的应力弯折问题。插座的插套组件采用锡磷青铜一体冲压成型，插套的夹持力经过调校，单脚插拔力控制在30N-50N区间，既可以保证插头插入后接触可靠，不会因为轻微拉扯出现松脱断电，也不会因为插拔力过大造成使用者插拔困难。插套与内部线路的连接采用铆压工艺，避免焊接工艺存在的虚焊、焊锡脱落风险，长时间满负载运行时的连接可靠性更有保障。

　　在细节设计上，产品的插座保护门采用双层联动结构，只有当零火地三个插脚同时以对应角度插入时，保护门才会同步打开，单极插入时保护门处于锁止状态，可以有效避免儿童用细小金属物件误捅插座孔造成的触电风险。壳体表面做了细磨砂纹理处理，日常使用中不容易残留指纹与划痕，长时间使用后仍能保持整洁的外观。背部的接线端子采用鞍型压线结构，可适配1.5平方到4平方的铜芯导线，压线螺丝做了防脱落设计，安装接线时螺丝不会从端子上脱落，降低现场施工的操作难度。考虑到不同装修风格的适配性，壳体采用常规的米白色配色，可以和绝大多数白色系墙面、开关面板形成视觉统一，不会在墙面显得突兀。

　　从结构建模的角度来看，这款产品的建模过程需要重点关注几个配合公差：壳体上下盖的止口配合间隙控制在0.1mm，既可以保证超声波焊接前的装配定位精度，也不会因为间隙过大造成焊接溢料；插套与壳体安装槽的配合公差控制在0.15mm，保证插套装入后不会出现晃动移位；指示灯与壳体透光孔的同轴度控制在0.2mm以内，避免指示灯灯光出现偏斜、漏光的问题。建模时需要提前预留内部模块的安装空间，浪涌抑制模块的PCB板与壳体内壁之间预留2mm的安全间隙，避免PCB板上的元器件与壳体接触造成绝缘距离不足，同时要在壳体对应位置预留散热间隙，保证满负载运行时内部的热量可以顺利散出，避免热量堆积造成元器件老化加速。
