雪铁龙萨克索后座通风格栅结构设计

　　在紧凑型乘用车主副驾后方的乘员舱区域，后座通风格栅承担着将空调风道内的调温气流导向后排乘坐空间的核心作用，这类部件往往因为布置位置靠近B柱下方内饰板，既要兼顾气流导向的功能性，也要匹配整车内饰的装配公差与外观一致性，本次拆解建模的雪铁龙萨克索车型后座通风格栅，就是这类小尺寸内饰功能件的典型设计样本。

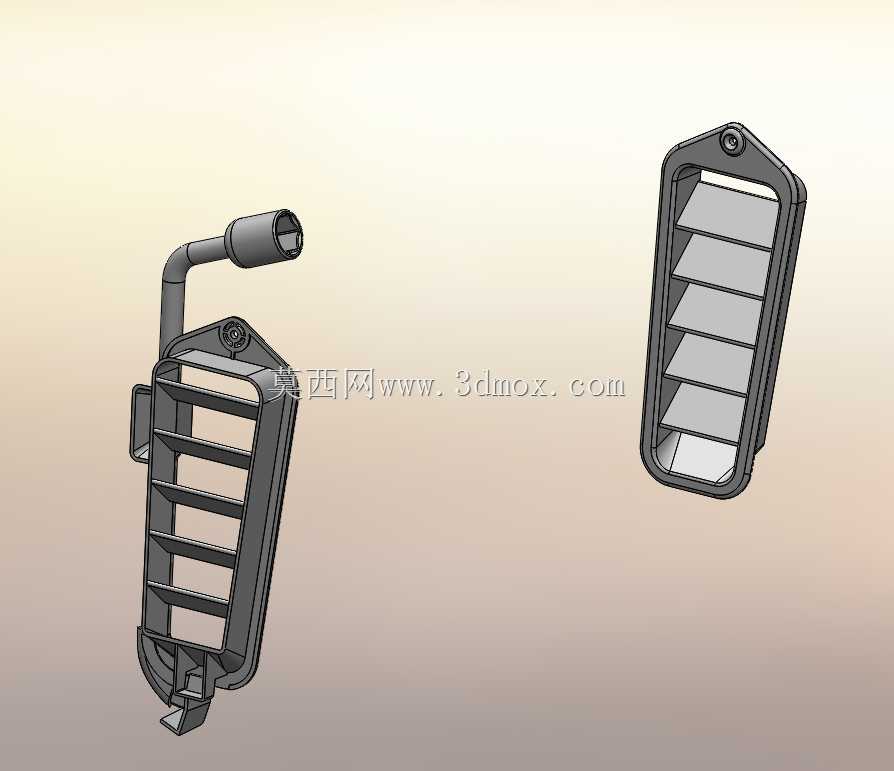

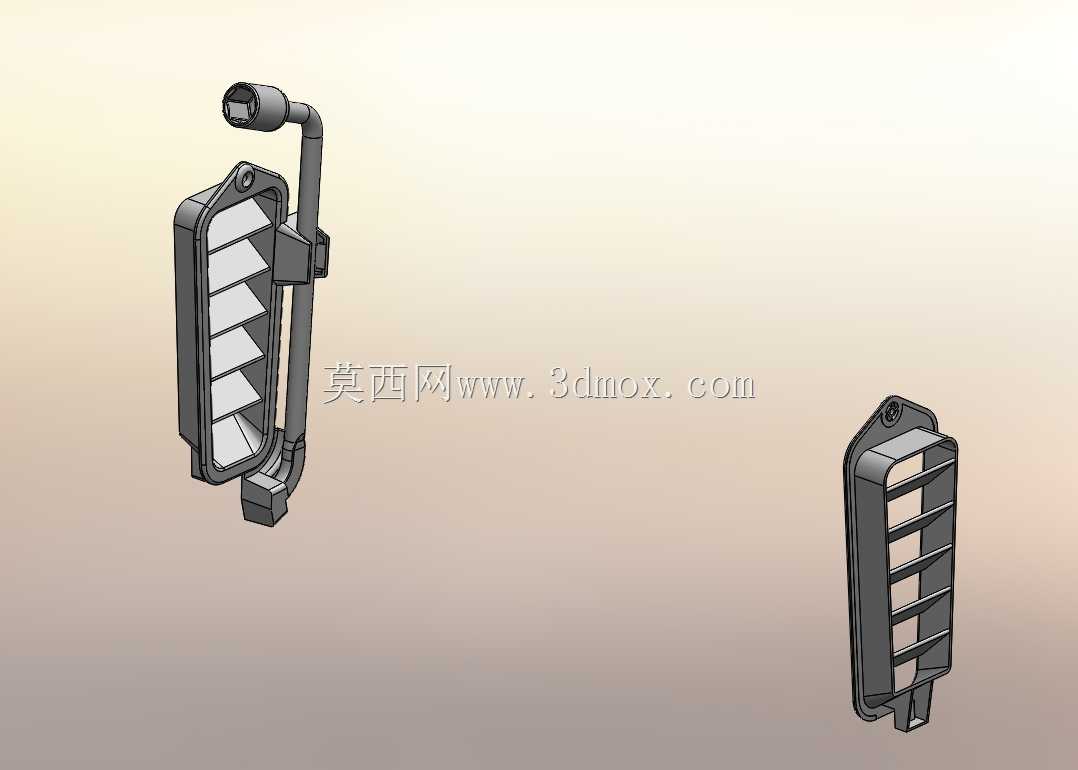

　　从实际装车场景来看，该部件安装于前排座椅侧下方的内饰护板预留开口处，后侧直接对接车身钣金上固定的空调支风道，前端格栅面朝向后排乘客腿部空间，安装边界上预留了三个带卡扣位的固定耳，其中上部固定耳带定位孔，用于装配时与内饰板上的定位柱配合预定位，下部两个卡扣位采用楔形倒钩结构，推入安装位后可直接卡入内饰板对应的卡槽内，无需额外打螺丝，装配效率适配整车总装线的快装节拍，拆卸时只需用平口撬棍从侧边预留的拆卸缺口施力即可脱出，方便后期风道清理或者内饰维修作业。

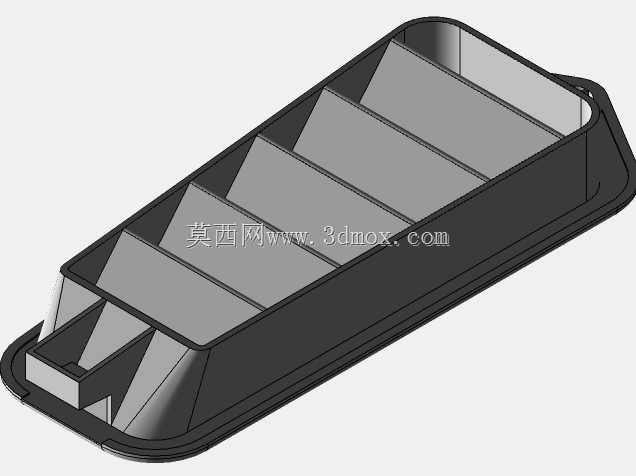

　　功能层面，该格栅内部设置了五片倾斜布置的导风叶片，叶片角度并非统一平行设计，而是从上到下依次调整出风倾角，最上方叶片偏向水平方向，将气流导向后排乘客的上半身区域，最下方叶片向下倾斜15度，避免气流直吹乘客脚踝造成不适，同时叶片之间的间距经过气流仿真验证，在保证出风面积的前提下，不会因为间隙过大导致杂物掉入风道内部，也不会因为间隙过小产生风噪。格栅侧边集成了一个小型的拨杆调节结构，拨杆与内部的风量调节挡板联动，拨动拨杆时可带动后侧的挡板转动，实现该出风口的开闭以及风量大小调节，拨杆的滑动阻尼通过内部的弹性筋位实现，无需额外加装弹簧，减少了零件数量，降低了注塑装配的复杂度。

　　设计思路上，整个部件采用一体式注塑成型方案，主体框架、导风叶片、调节拨杆的安装滑槽、固定卡扣都在同一套模具中成型，材料选用耐温ABS材质，可适应车内-40℃到85℃的温度变化范围，不会因为夏季暴晒或者冬季低温出现脆裂、变形问题。建模过程中需要重点关注卡扣的变形量设计，楔形倒钩的导入角设计为30度，方便装配时顺利滑入卡槽，卡扣的壁厚控制在1.2mm，既保证卡接后的连接强度，也能在拆卸时产生足够的弹性变形避免断裂。导风叶片与框架的连接采用薄壁铰接结构，铰接处壁厚0.6mm，注塑成型后可直接实现小角度转动，无需额外装配转轴，进一步精简了零件构成。

　　尺寸边界方面，该格栅整体外轮廓尺寸为长182mm、宽68mm、厚度42mm，安装面的贴合弧度与B柱下内饰板的曲面完全匹配，装配后格栅外表面与周边内饰板的面差控制在0.5mm以内，间隙均匀度偏差不超过0.3mm，符合整车内饰的DTS公差要求。风道对接端采用一圈厚度2mm的密封筋，装配时会挤压后方风道接口处的海绵密封条，保证风道连接位置不漏风，避免空调风量在输送过程中出现损耗。调节拨杆的操作行程设计为22mm，从全闭到全开的拨动过程中，阻尼力保持在3N到5N之间，操作手感清晰，不会出现松动或者卡滞的问题。

　　从结构设计的细节来看，格栅背面的风道接口处设置了两道加强筋，既可以提升接口部分的结构强度，避免安装对接风道时出现开裂，也能作为安装导向结构，方便总装工人快速对准风道位置。格栅外框的边缘做了0.8mm的圆角处理，避免装配或者使用过程中锐边划伤乘客，也能减少注塑件的应力集中问题，降低长期使用后出现边缘开裂的风险。所有壁厚设计都遵循均匀过渡原则，主体壁厚保持在1.8mm，加强筋厚度控制在主体壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等成型缺陷，提升零件的良品率。
