雪铁龙萨克索车门中控锁执行器结构

　　在乘用车辆的车身附件设计环节，车门锁闭系统的执行部件直接决定了整车中控锁功能的可靠性，这款适配雪铁龙萨克索车型的中控锁执行器，是整车车身电控锁闭系统的核心执行单元，主要承担车门锁的电控解锁与锁止动作输出，替代传统手动钥匙操作的机械传动路径，适配车型的四门中控锁配置需求，可在驾驶员触发中控锁按键后，快速响应电控信号完成对应车门的锁闭或解锁动作，同时兼容遥控钥匙的信号触发逻辑，满足日常用车过程中的便捷锁车需求。

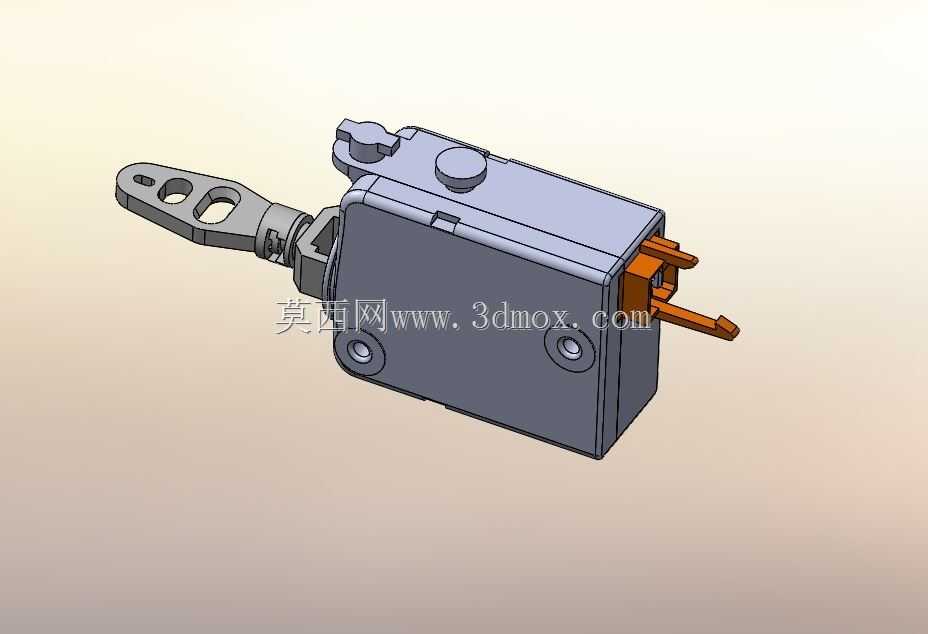

　　从实际装车应用场景来看，该执行器安装在车门内饰板内侧的锁体安装位，与车门机械锁体通过传动摆臂直接连接，不需要额外设计复杂的传动转接结构，安装时仅需对应锁体的固定孔位完成螺栓紧固，同时插接车身线束的供电接插件即可完成装配，适配原车的安装空间边界，不会与车门内部的玻璃升降器、防撞梁、线束走线槽等部件产生运动干涉。执行器的外部壳体采用硬质工程塑料注塑成型，壳体接缝处做了卡扣加超声焊接的密封处理，能够抵御车门内部的潮湿环境、灰尘侵入，避免内部电机与传动齿轮出现卡滞、锈蚀问题，适配车门内部的复杂使用环境，在车辆长期使用过程中保持稳定的动作输出。

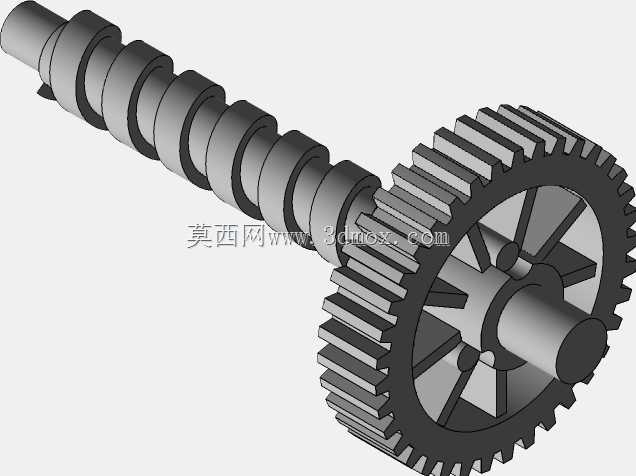

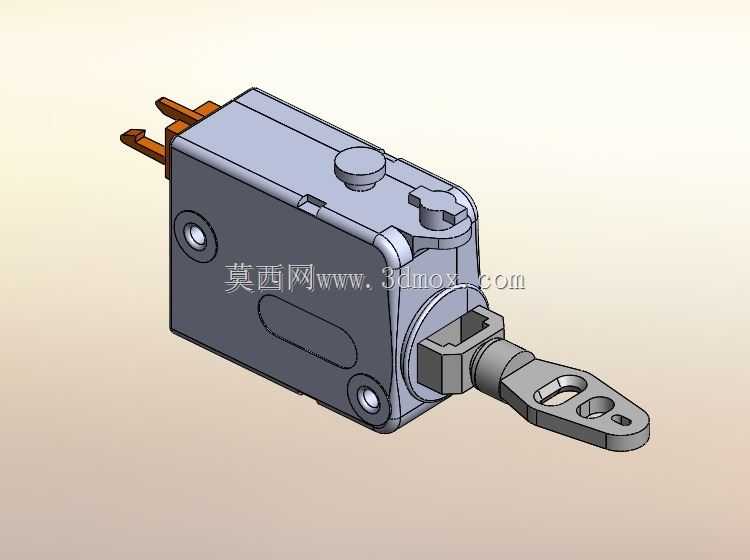

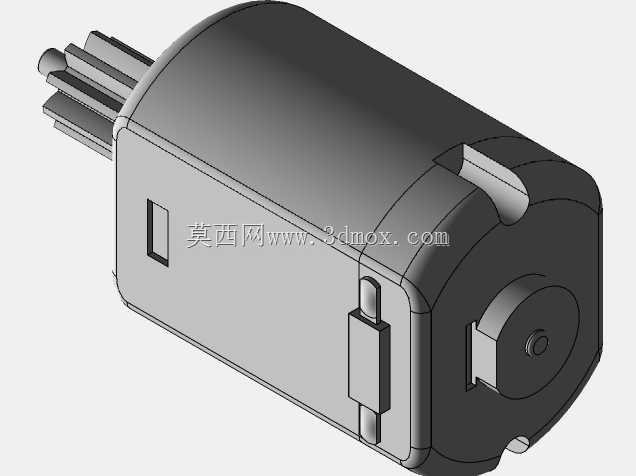

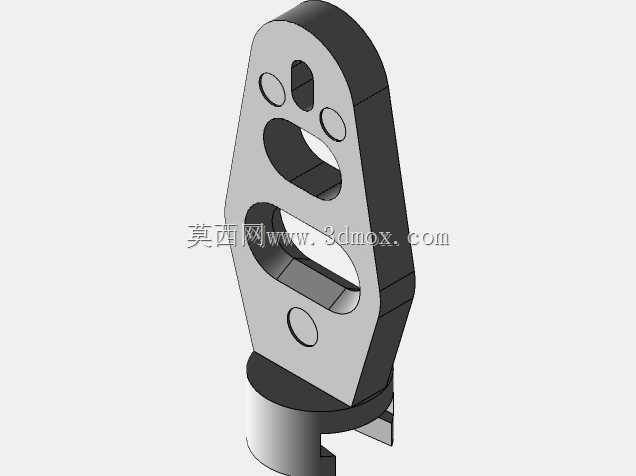

　　从功能特性层面来看，该执行器内置直流驱动电机与减速齿轮组，将电机的高速旋转运动通过齿轮减速后转化为摆臂的定角度往复摆动，摆动行程与原车锁体的解锁、锁止行程完全匹配，不会出现行程过短导致锁不到位，或是行程过长导致锁体过载损坏的问题。执行器的输出摆臂采用带镂空安装孔的金属嵌件设计，与塑料传动部件做了嵌件注塑结合，提升传动部位的结构强度，在长期反复摆动过程中不会出现连接部位断裂、松旷的问题。执行器的电气接插件采用防呆设计，插接后自带锁止结构，车辆行驶过程中的振动不会导致接插件松脱，保证供电回路的稳定性。

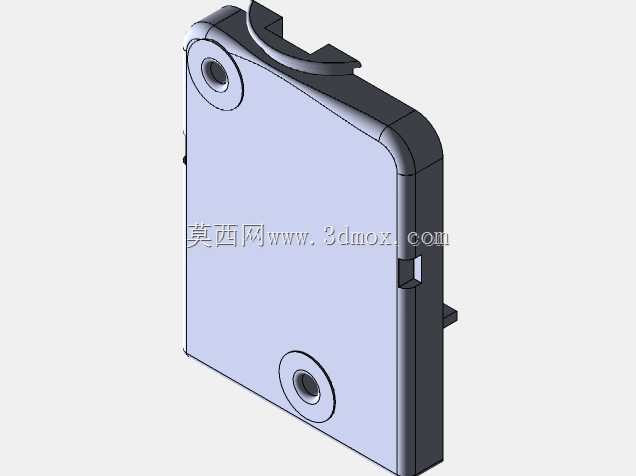

　　在设计思路上，这款执行器完全遵循原车配件的适配逻辑，整体外形轮廓贴合车门内部的预留安装空间，壳体上的两个固定安装孔位与原车锁体支架的安装柱位置完全对应，安装时不需要对车门钣金或是锁体支架做额外的打孔、改装，直接替换原车故障执行器即可完成维修更换。内部传动齿轮采用自润滑工程塑料材质，不需要额外添加润滑脂即可长期保持低摩擦传动，减少长期使用后的磨损量，提升部件的使用寿命。输出端的两个触发插脚对应锁体内部的位置信号反馈结构，能够在执行器完成锁止或解锁动作后，向车身中控模块反馈到位信号，避免出现动作已触发但锁体未到位的虚锁问题，提升整车锁闭系统的安全性。

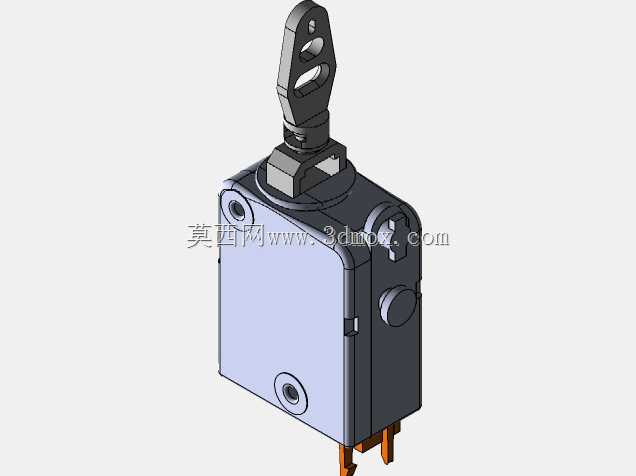

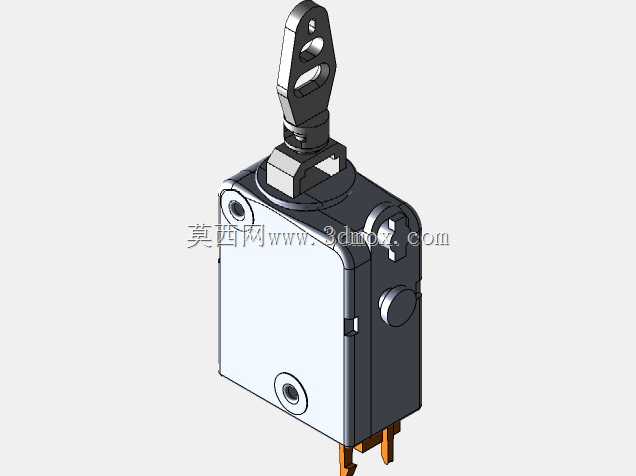

　　从安装边界尺寸来看，执行器主体为方正盒体结构，整体厚度控制在车门内饰板与钣金之间的预留间隙范围内，输出摆臂的旋转半径不会触碰周边的玻璃升降导轨，接插件的出线方向朝向车门线束侧，方便线束的排布与固定，不会出现线束被运动部件挤压磨损的隐患。在实际维修替换场景中，该结构的执行器不需要调整传动间隙，安装后即可匹配原车锁体的动作行程，大幅降低维修装配的调试工作量，适配售后维修市场的配件替换需求，同时也可供车身附件设计人员参考同类小体积电控执行器的结构布局、传动设计、安装位匹配思路，在开发同类型车门锁执行部件时，参考其空间利用、密封设计、传动强度匹配的工程方案，减少设计过程中的试错成本。
