游艇甲板圆形通风口结构设计

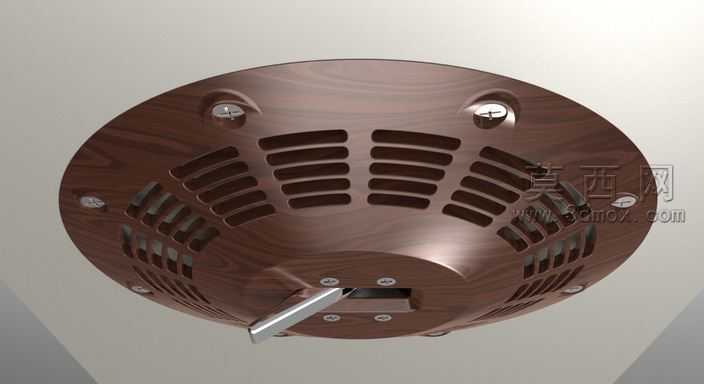

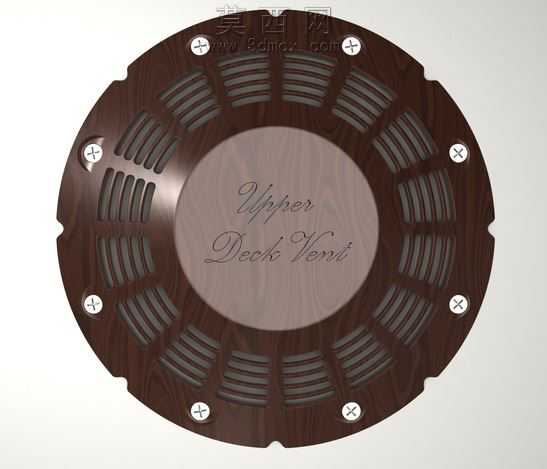

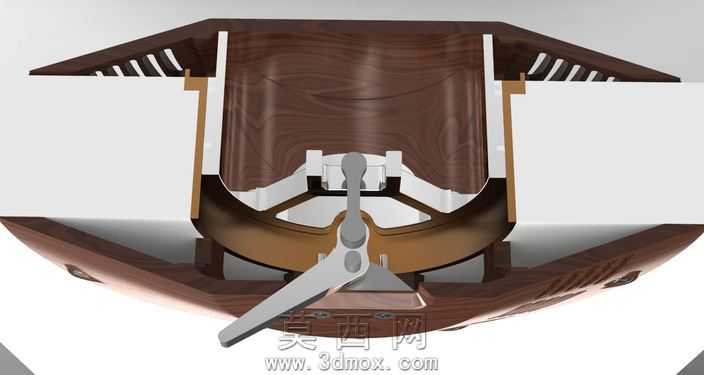

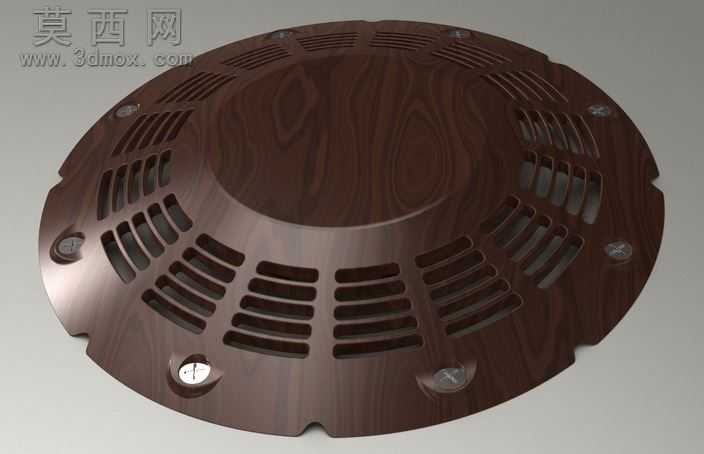

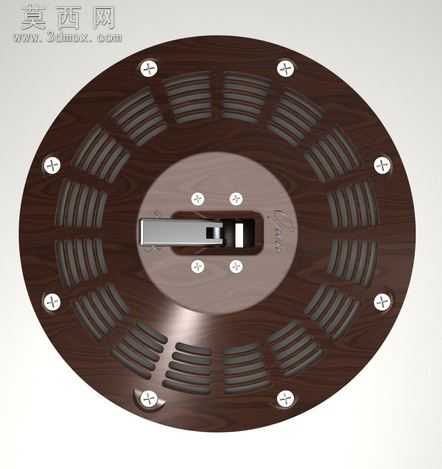

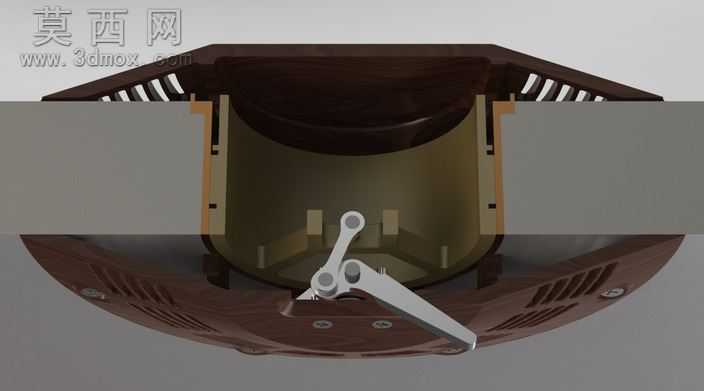

该游艇甲板通风口采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循船用配件的尺寸规范与装配逻辑，对每一处结构细节做了精准的几何约束。整体外观为圆形薄盘式结构，外盘面采用仿深胡桃木纹理的材质渲染，表面做了细腻的哑光抛光处理，还原实木质感的同时兼顾船用环境的耐磨属性，盘面均匀分布八组径向排列的弧形通风格栅，格栅做了等距倒角处理，既保证通风通量，又避免尖锐边角带来的安全隐患。中心区域为金属调节拨片结构，采用拉丝不锈钢材质渲染，拨片与中心基座做了转动副约束，可实现通风口开合角度的调节，拨片周边设置四个定位螺丝位，与外圈八颗固定螺丝共同采用亮面镀铬金属材质，螺丝头做了十字槽细节刻画，还原真实紧固件的装配特征。结构设计上采用上下分体式装配逻辑，顶部格栅盘与底部篮式底座采用统一基准定位，上下部件的螺丝孔位完全同轴对齐，仅需八组螺丝即可完成整体组装，装配流程简洁高效，大幅降低生产安装的成本。密封结构设计在底座与甲板的接触位置，预留了密封件安装槽，可搭配橡胶密封圈实现甲板安装后的防水密封，能够有效阻挡甲板积水向舱内渗漏。通风流道做了弧形导风优化，在22.5毫米的整体高度下，将通风流动阻力控制在同尺寸30毫米通风口的5%以内，兼顾了低剖面外观与高效通风性能。材质搭配上除木质外观盘面、不锈钢调节件、镀铬紧固件外，还设计了青铜衬套部件用于转动结构的耐磨支撑，所有固体加工部件的拔模角度、壁厚都做了工艺性校验，既可以采用实木加工、金属机加工的方式生产，也可通过空心棒料做轻量化加工，适配不同的成本与性能需求。顶部格栅的间隙尺寸经过反复校核，既能够阻挡大尺寸杂物落入通风道，又不会过度遮挡通风面积，顶部闭合状态下可通过中心拨片锁止，日常维护时仅需拆卸外圈八颗螺丝即可完成内部清洁，兼顾了使用便利性与维护便捷性，整体结构在满足游艇甲板通风功能的前提下，做到了外观精致、装配简单、性能可靠。
