游艇嵌入式甲板通风口结构设计方案

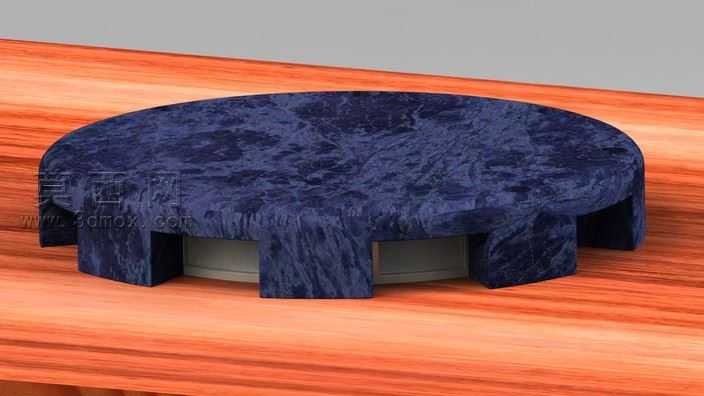

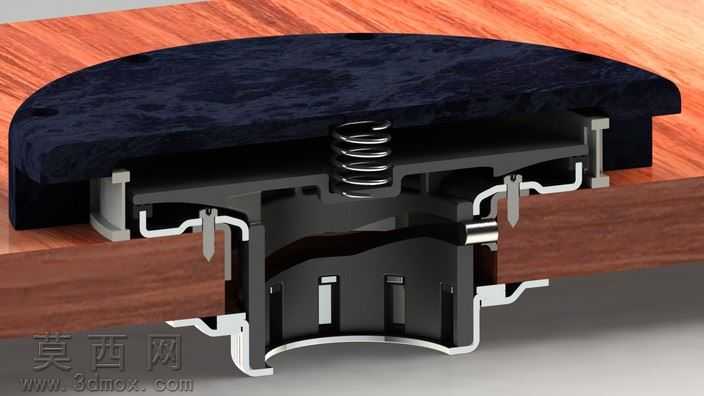

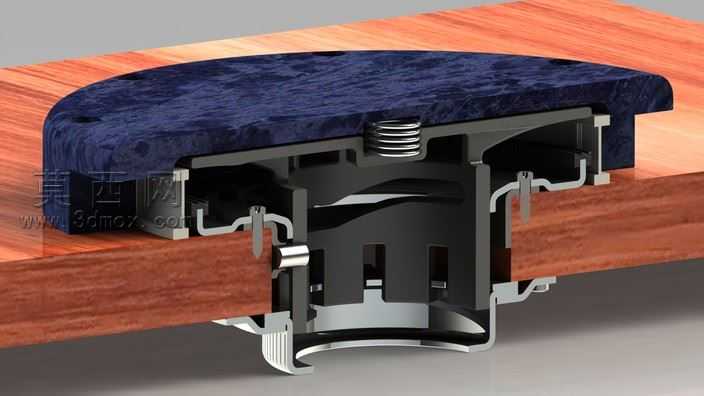

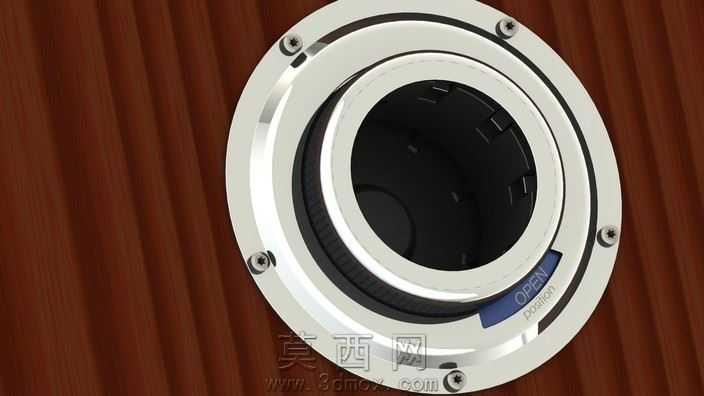

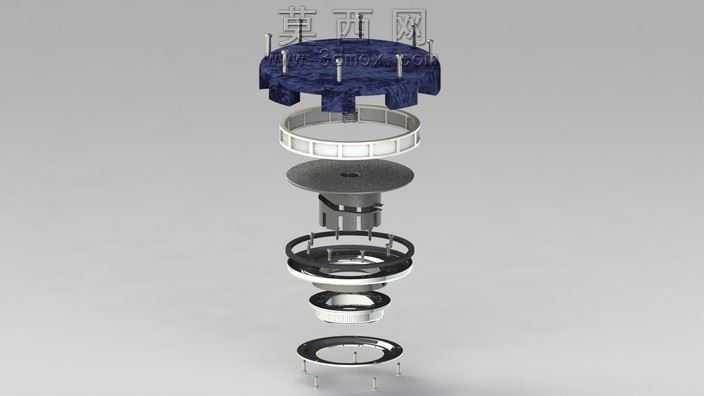

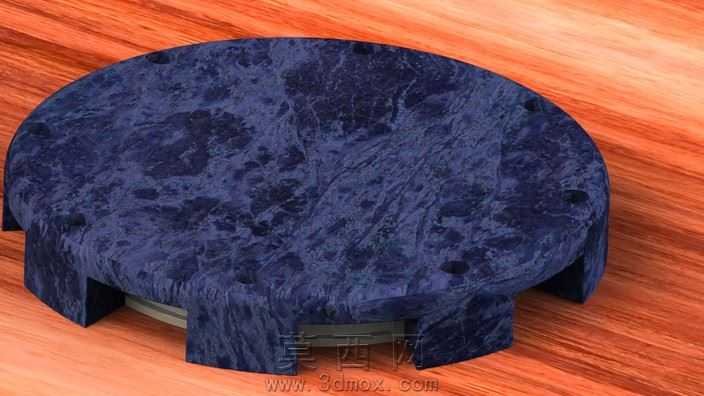

本作品为游艇甲板专用嵌入式通风口的三维设计方案，采用SolidWorks完成全参数化建模，通过装配体环境完成各零部件的配合约束与干涉检查，确保结构运动逻辑符合实际使用需求。建模过程中先完成内部通风流道的主体骨架绘制，基于流体通过效率优化流道截面曲线，再依次构建卡扣锁紧结构、弹簧复位组件、顶部装饰盖板、底部导流罩等独立零件，对卡扣的弹性变形区间做了运动仿真验证，保证安装时卡扣可顺利穿过甲板安装孔后自动回弹锁紧，无需额外紧固件即可完成固定。渲染阶段采用KeyShot完成材质与场景搭建，顶部盖板赋予深蓝色大理石纹理材质，还原高端游艇内饰的装饰质感，金属结构件区分304不锈钢与高强度工程塑料两类材质，不锈钢部件添加拉丝纹理与轻微环境反射效果，塑料部件设置哑光磨砂质感与细微的表面颗粒度，安装场景模拟游艇柚木甲板的木纹材质与温润反光，通过剖面视角的渲染设置清晰展示内部的分层结构。结构设计上采用多层防水挡边设计，每层挡边设置错位导流槽，可阻挡甲板溅水进入舱内，同时通过扩大通风开口的有效通径提升空气流通面积，弹簧组件可保证盖板在无外力操作时保持闭合状态，需要通风时可按压开启并通过侧边拨片锁定开度，额外设置的硅胶密封垫在盖板闭合时可完全贴合安装面，提升风雨天气下的密封性能。设计过程中兼顾了安装便捷性与使用可靠性，整体结构无易损小零件，所有卡扣与支撑结构均做了圆角过渡处理避免应力集中，适配常规游艇甲板的安装厚度，可直接用于同类型船用通风配件的开发参考，模型完成后经过多次装配验证，所有配合面公差设置合理，可直接导出工程图用于开模生产。
