AMASS卧式板载XT60IPW-M连接器结构

　　在做动力类PCB板级连接设计时，板载大电流接插件的选型和结构适配一直是结构工程师需要重点考量的环节，这款XT60IPW-M卧式板载连接器，是针对高密度板上动力传输场景开发的板端接口，适配常规XT60系列公头的对插需求，在航模电调、便携储能电源板、小型电动工具驱动板、大功率充电桩内部控制板这类需要走10A以上持续电流的板载连接场景中应用十分广泛。

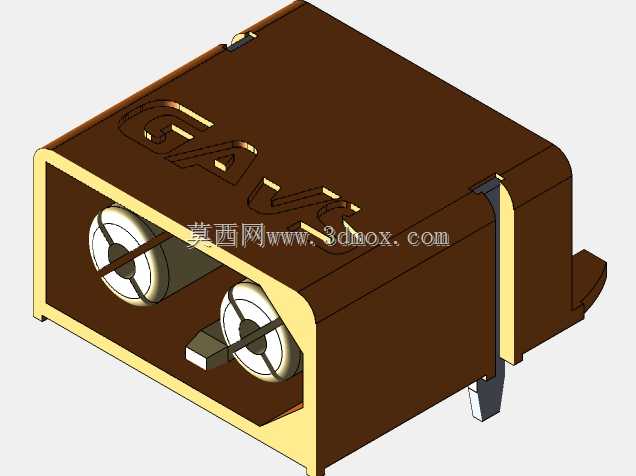

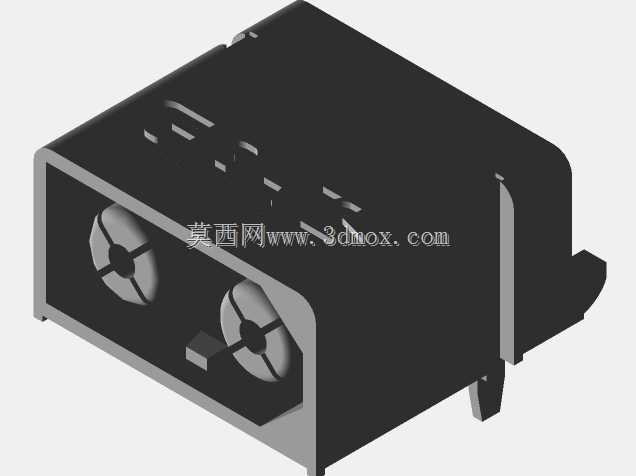

　　从实际安装适配的角度看，这款连接器采用卧式贴板加插脚固定的结构，主体绝缘基座采用耐高温的棕褐色工程塑料注塑成型，基座边缘做了阶梯式的定位凸台，在PCB布局时可以直接对应板上开出的定位槽，避免过波峰焊或者回流焊时连接器出现移位偏移。基座正面的两个插芯孔位做了防呆倒角设计，和公头对插时不会出现极性反接的问题，插芯内部的导电端子采用铍铜镀厚金的工艺，接触电阻低，大电流通过时的温升控制表现优异，端子尾部伸出的焊接引脚采用90度弯折设计，刚好贴合PCB表面的焊盘，引脚宽度和间距匹配常规2oz厚铜PCB的焊盘设计规范，不需要额外调整焊盘尺寸就能直接适配。

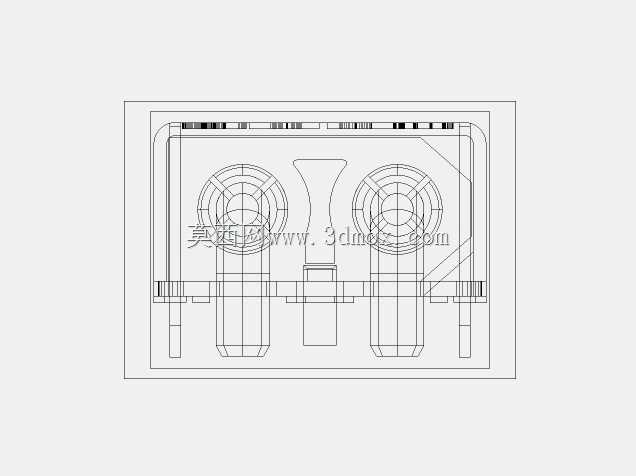

　　设计这款连接器的三维结构时，首先要确认的是安装边界尺寸，连接器整体贴板后的高度控制在较低水平，适合用在内部空间高度受限的壳体内部，不会和上方的壳体或者其他板上元件产生干涉；基座尾部伸出的两个固定插脚比信号引脚更长，过炉时可以先插入PCB的定位孔中起到预固定的作用，减少焊接时的浮高问题。基座侧面的卡扣结构做了加厚处理，和公头对插后可以提供足够的保持力，在设备受到振动冲击的场景下不会出现松脱断电的问题，比如穿越机飞行时的高频振动、电动工具作业时的冲击，都不会影响连接的可靠性。

　　从功能特性上看，这款连接器的IPW后缀代表其带卧式定位挡边，在PCB上焊接后，挡边刚好抵住PCB板的边缘，能承受更大的对插力，用户插拔接头时的作用力不会直接传导到焊接引脚上，避免长期插拔后引脚焊盘出现开裂脱落的问题。绝缘基座的材质满足UL94-V0阻燃等级，在大电流过载出现局部高温时不会出现引燃的风险，符合电气类产品的安全规范要求。两个导电端子之间的绝缘隔层做了加高设计，极间爬电距离满足高压应用的要求，哪怕是用在60V以上的动力系统中，也不会出现极间打火击穿的问题。

　　在实际建模过程中，需要重点还原的细节包括基座表面的品牌标识凹槽、插芯内部的端子卡接结构、引脚的弯折弧度以及定位凸台的尺寸公差，这些细节直接影响到后续结构干涉检查和PCB封装匹配的准确性。比如插芯孔的倒角角度如果建模偏差，就会导致实际装配时公头无法顺利插入；引脚的弯折高度如果和实际产品不符，生成的PCB封装就会出现引脚和焊盘错位的问题，直接导致生产时焊接不良。另外基座侧面的导向槽结构也要准确还原，公头插入时会沿着导向槽滑入，能有效降低对插时的磨损，提升连接器的插拔寿命。

　　在不同的应用场景中，这款连接器的安装方式也可以灵活调整，除了常规的波峰焊焊接，也可以适配手工焊接的小批量生产场景，引脚的长度预留了足够的吃锡空间，手工焊接时也能保证焊锡充分浸润，形成可靠的焊点。对于需要做三防涂覆的PCB板，这款连接器的基座底部和PCB贴合的面做了微凸的筋条设计，涂覆时三防漆不会渗入到插芯内部，避免接触不良的问题。在做整机结构布局时，要注意在连接器对插方向预留足够的操作空间，方便用户插拔接头，同时要避免在连接器周围布置过高的元件，防止接头插入时和周边元件产生磕碰。
