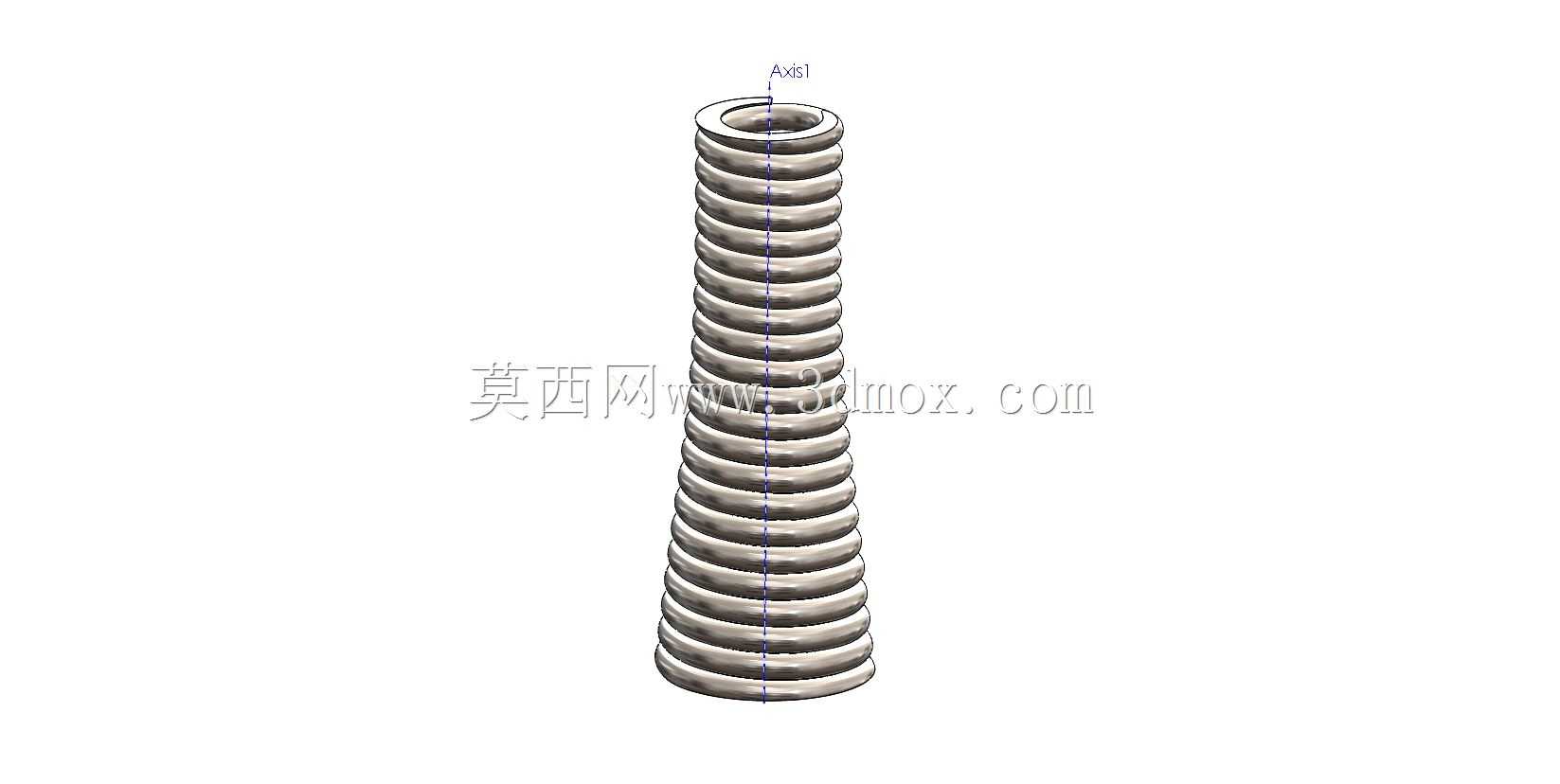

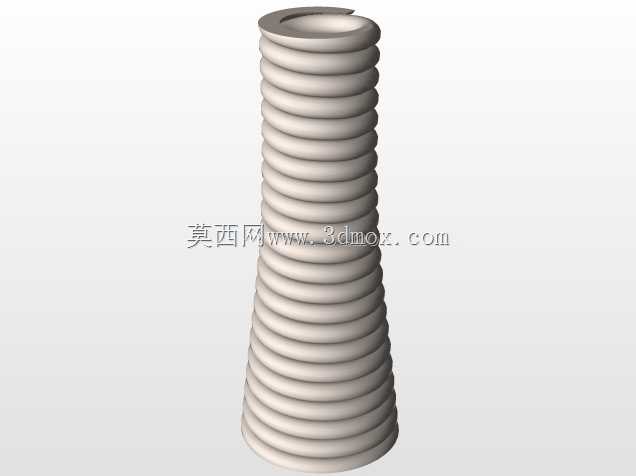

7mm钢丝重型锥形压缩弹簧结构

　　这款采用7mm直径钢丝卷制的重型锥形弹簧，在重载缓冲、变刚度支撑场景中有着不可替代的应用价值，区别于常规等径圆柱弹簧，其锥度结构带来的非线性刚度特性，刚好适配很多需要渐进式弹力反馈的机械结构。从实际设备应用来看，这类弹簧常出现在重载限位机构、重型设备减震支座、大吨位阀门的复位结构、工程机械的离合缓冲单元中，尤其是在安装空间轴向受限但需要承受大冲击载荷的工位，锥形结构的大端可以贴合更大直径的支撑座面，避免弹簧受压时出现侧向屈曲，小端则可以嵌套进配套的定位柱或者导向孔内，省去额外的径向定位零件，简化装配结构。

　　从设计思路层面拆解，这款弹簧的卷制螺距沿轴向保持均匀，锥度的设定是经过载荷行程曲线匹配的：当弹簧受压缩载荷时，首先是小端的簧圈开始接触并并紧，随着载荷持续加大，有效工作圈数逐步减少，刚度随之非线性提升，这种特性可以避免常规圆柱弹簧在过载时出现突然压并、弹力陡增的硬冲击问题，在承受突发冲击载荷时，能通过逐步并圈的过程吸收更多冲击能量，不会因为瞬间载荷峰值损坏周边配套结构。钢丝直径选用7mm的规格，对应的是中重载工况的弹力需求，常规65Mn或者60Si2Mn材质的该规格弹簧，在有效行程内可以提供数千牛的支撑力，完全满足重型工装、矿山设备、重型阀门这类场景的复位、缓冲需求。

　　关于外形尺寸与安装边界，这款弹簧的大端外径适配常规重型弹簧座的安装尺寸，小端内径可以直接套在直径匹配的导向杆上，安装时不需要额外加工定制特殊的定位结构，只要支撑端面的平面度满足装配要求，就能保证弹簧受压时的垂直度，不会出现偏载导致的簧圈错位、早期断裂问题。在实际选型搭配时，要注意预留足够的压并行程，因为锥形弹簧的压并高度比同参数圆柱弹簧更低，轴向安装空间可以比同载荷圆柱弹簧缩小15%左右，这对于紧凑化设计的重型设备来说是很关键的结构优势。另外，弹簧的两端都做了并圈磨平处理，磨平角度不小于270度，保证端面和支撑座的接触面积足够，不会因为局部接触应力过大导致支撑面压溃，或者弹簧工作时出现歪斜卡滞。

　　在结构建模的细节处理上，簧圈之间的节距误差控制在常规冷卷弹簧的公差范围内，钢丝的螺旋升角随锥度自然过渡，没有出现曲率突变的位置，避免实际生产卷制时出现应力集中点，影响弹簧的疲劳寿命。和常规圆柱弹簧不同，锥形弹簧的旋向选择不需要特别考虑配对嵌套的问题，单只使用时左旋右旋都可以满足功能需求，如果是需要组合嵌套使用的场景，才需要搭配相反旋向的弹簧避免卡滞。这类重型锥形弹簧在传感器配套的重载触发机构中也有应用，当触发载荷达到设定阈值时，弹簧压缩到指定行程触发传感元件，非线性的刚度特性可以让触发点的弹力保持稳定，不会因为微小的行程波动导致触发载荷偏差过大，保证传感信号的触发精度。在日常的设备维护中，这类弹簧的检查重点是小端簧圈有没有出现裂纹、并圈位置有没有磨损痕迹，因为小端是最先参与变形的部分，受循环载荷时的应力水平更高，也是最容易出现疲劳失效的位置。
