S型变径弯管三维结构设计作品

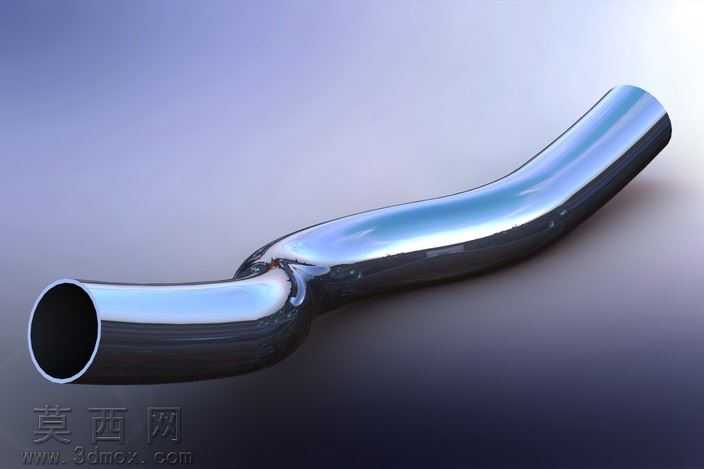

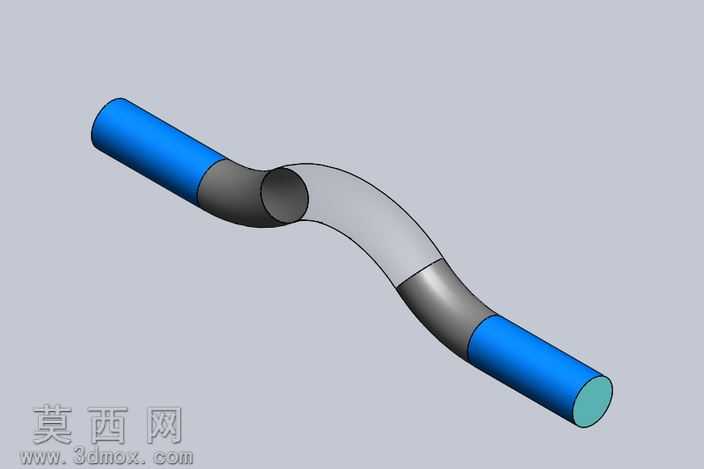

本作品为S型异形弯管的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用实体建模思路构建，首先通过草图绘制确定弯管的中心走向轨迹，精准控制三段弯折段的曲率半径与弯折角度，保证管路走向流畅无突兀折角，符合流体输送类管件的流道设计要求。建模时先绘制两端等径直管段的截面轮廓，沿中心轨迹进行扫掠生成基础管体，再对中间弯折过渡段进行变径衔接处理，保证不同管径段的连接处平滑过渡，无壁厚突变、曲面褶皱等建模缺陷，整体壁厚均匀一致，满足实际管件加工的壁厚公差要求。材质渲染阶段，对两端直管段赋予亮蓝色硬质工程塑料材质，调整材质的粗糙度、反光度参数，模拟工业常用PVC管件的表面质感，中间弯折过渡段赋予深灰与浅灰分段的金属质感材质，还原金属内衬复合管件的视觉效果，管体端面做封盖处理并赋予淡青色半透明材质，直观展示管体的空心流通结构。结构设计上，两端直管段保持同轴平行错位布局，中间通过两段反向圆弧过渡形成S型走向，可用于狭小安装空间内的管路错位连接，规避安装路径上的干涉部件，管体内壁做光滑曲面处理，无建模残留的棱角、凸起，可有效降低流体输送过程中的阻力损失，避免介质在管内滞留堆积。设计过程中反复调整弯折段的曲率参数，保证弯管的弯曲半径大于管径的1.5倍，符合管路设计的最小弯曲半径规范，避免实际使用过程中出现弯折处瘪管、流通截面缩小的问题，整体模型几何特征完整，无破面、缺面、重叠面等几何错误，可直接用于装配验证、工程出图、3D打印样件制作或流体仿真分析使用，能够为五金管路系统的布局设计提供精准的三维参考模型。
