技能竞赛用MS半剪夹固件三维设计

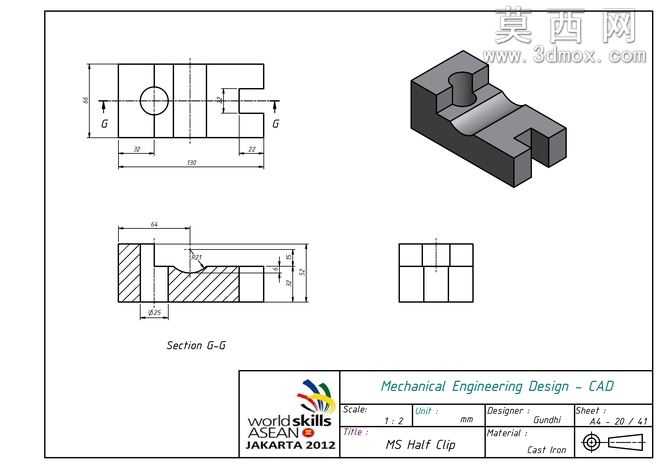

本作品为世界技能大赛机械设计CAD项目对应的半剪夹固件三维设计成果，建模阶段严格遵循机械制图投影规范，以二维工程图的尺寸标注为核心依据，先完成基础块体的草绘拉伸，确定零件总长102mm、总宽44mm、总高30mm的整体外轮廓基准。建模过程中优先处理主体的开槽结构，针对端部叉形开口采用拉伸切除命令，精准控制槽宽22mm、槽深16mm的尺寸公差，保证叉脚的对称度符合装配要求；对于零件中部的弧形凹槽，采用扫描切除特征完成曲面构建，圆弧半径严格匹配图纸标注的R20要求，同时保证凹槽与相邻平面的过渡无尖锐棱角，满足实际使用时的工件贴合需求。零件上部的圆柱通孔采用同轴心定位，孔中心距零件左侧端面30mm、距前端面22mm，孔径与配套圆柱销的配合公差按间隙配合设定，建模时同步完成孔口的倒角处理，避免装配时出现卡滞问题。结构设计上充分考虑零件的切削加工工艺性，所有棱边均设置0.5mm的工艺倒角，剖面G-G处的内部台阶结构采用旋转切除结合拉伸切除的方式完成，精准还原2mm壁厚的内部腔体，同时保证台阶面的平面度满足装配基准要求。材质设定为铸铁，渲染阶段赋予零件哑光铸铁材质，调整粗糙度参数模拟实际铸件的表面质感，对剖面区域采用剖面线纹理填充，与工程图的剖视表达保持一致；轴测视角的渲染采用45度斜向光源，清晰展现零件的立体结构、凹槽曲面形态以及叉形开口的空间位置，同时在视图中同步呈现三视图、剖视图的对应关系，确保三维模型与二维工程图的尺寸、结构完全对应，无过定义、欠定义的建模特征，所有特征的建模顺序遵循从整体到局部、从基准到细节的原则，方便后续的工程图导出、数控加工编程以及装配干涉检查，完全符合技能竞赛中机械CAD设计的精度要求与工艺规范。
