内燃机活塞与活塞销组合结构三维设计

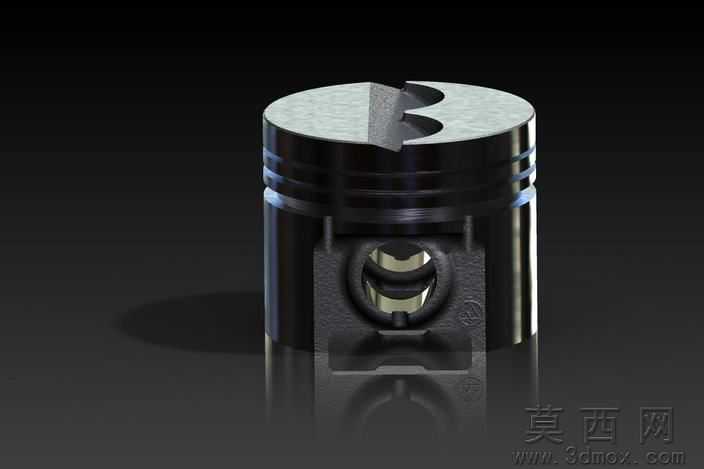

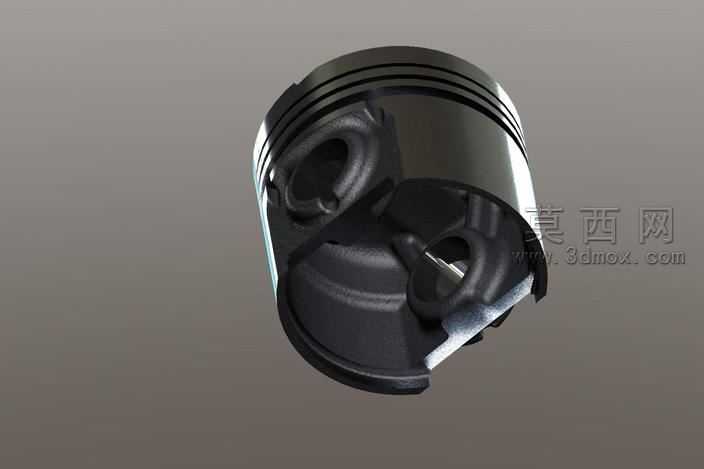

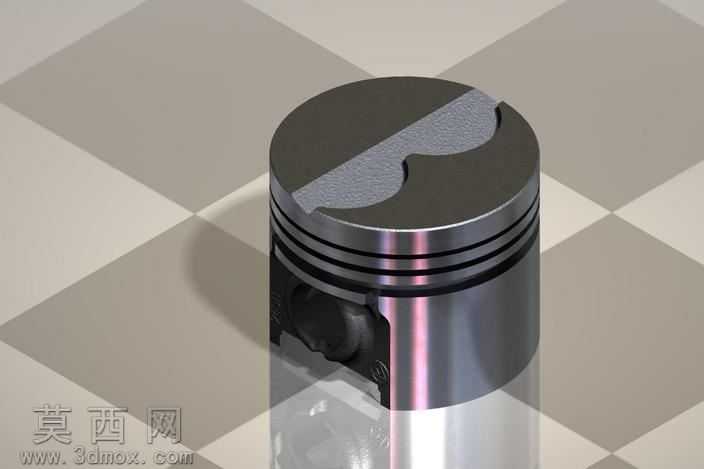

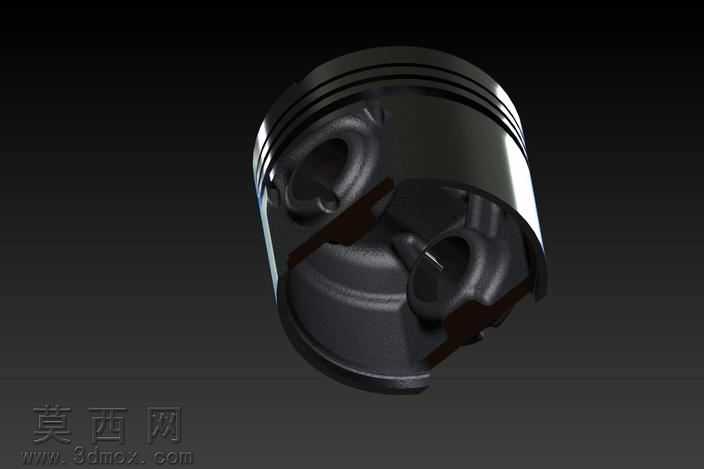

本作品为内燃机核心往复运动部件活塞与活塞销的组合三维建模成果，建模过程严格遵循内燃机零部件的实际工程设计逻辑，在三维建模软件中首先完成基础参数的标定，依据车用汽油机活塞的典型尺寸规范，确定活塞总高、裙部直径、环槽数量与位置、销孔直径等核心尺寸基准。建模阶段采用多特征叠加的建模思路，首先绘制活塞顶部的截面轮廓，精准还原顶部的气门避让凹坑造型，该凹坑采用双圆弧过渡曲面设计，既满足发动机工作时气门开启的避让需求，又能合理组织燃烧室气流，提升混合气燃烧效率；随后通过拉伸特征生成活塞头部基体，在头部区域依次切割出三道环槽，分别对应两道气环与一道油环的安装位置，环槽的宽度、深度以及槽岸高度均按照实际密封与导热需求设置，保证活塞环安装后能实现可靠的燃气密封与缸壁润滑油刮除功能。活塞裙部采用变椭圆型面设计，建模时通过样条曲线拟合裙部的纵向型线与横向截面轮廓，模拟实际工作中裙部受热膨胀后的形态，避免工作时出现卡缸故障，裙部表面预留了活塞销座的连接位置，销座部位采用加强筋结构与活塞头部相连，提升销座的承载能力，可承受活塞往复运动时的交变冲击力。活塞销采用空心圆柱结构建模，在保证结构强度的前提下降低往复运动质量，销的外圆表面与活塞销孔、连杆小头衬套的配合面设置了合理的尺寸公差，还原实际装配中的过渡配合要求。材质与渲染阶段，活塞本体采用铝合金材质参数设置，还原铝合金轻质、导热性好的材质特性，表面设置细腻的金属磨砂质感，顶部燃烧室区域因长期接触高温燃气，设置了轻微的积碳质感与高温氧化色泽，活塞环采用合金铸铁材质，表面做镀铬高光处理，呈现出耐磨金属的亮面质感，活塞销采用渗碳钢材质，表面设置高硬度的抛光金属质感，整体渲染采用柔和的影棚布光，通过棋盘格地面的光影反射，清晰展现活塞各部位的曲面过渡与结构细节，完整呈现了活塞与活塞销的装配关系与工程设计细节，可用于发动机结构教学、零部件装配仿真以及相关设计方案的验证参考。
