四缸发动机配套飞轮结构三维设计

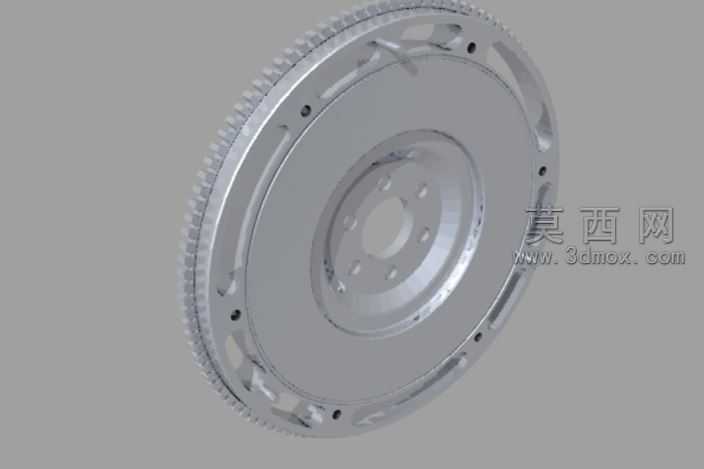

本作品为四缸发动机配套飞轮的三维设计成果，建模阶段依托专业三维设计软件完成全参数化构建，首先围绕发动机动力输出端的安装匹配需求，确定飞轮的核心基准尺寸：以中心安装孔位为定位基准，精准还原中心定位孔、周向螺栓安装孔的位置度与孔径参数，确保与曲轴输出端的装配公差符合机械设计规范。模型完整还原了飞轮外缘的起动齿圈结构，逐齿刻画齿形轮廓、齿距参数与齿圈厚度，还原齿圈与飞轮本体的过盈配合装配关系，同时对飞轮盘体的轻量化减重孔、加强筋结构进行了精细化建模，既还原了实体零件的结构强度设计逻辑，也体现了飞轮转动惯量匹配的设计考量。材质与渲染阶段，针对飞轮的铸铁基体属性，调配了带有细微铸造质感的金属材质，还原金属表面经机加工后的哑光金属光泽，对齿面、安装孔位的机加工区域做了材质区分，呈现精加工面与非加工面的质感差异；场景布光采用多光源组合方案，主光源模拟工业摄影的柔光效果勾勒飞轮整体轮廓，辅助光源补光凸显齿形、减重孔的结构细节，阴影参数调整至柔和自然，最终渲染效果清晰展现飞轮的整体形态与局部结构特征。设计思路上，本飞轮严格匹配四缸发动机的工作特性，通过盘体质量分布设计匹配发动机所需的转动惯量，既能够在发动机做功行程储存能量，带动曲轴连杆机构越过上下止点，保证发动机运转的平顺性，也通过外缘齿圈的设计满足起动机啮合起动的功能需求；建模过程中对所有安装配合面做了公差预留的结构表达，对盘体的厚度过渡、圆角处理均按照实际机加工工艺要求设计，避免出现工艺无法实现的尖锐结构，整体模型结构完整，细节还原度高，可用于发动机结构教学、动力系统装配演示、相关零部件设计参考等场景，清晰展现了发动机飞轮这一核心部件的结构特点与设计逻辑。
