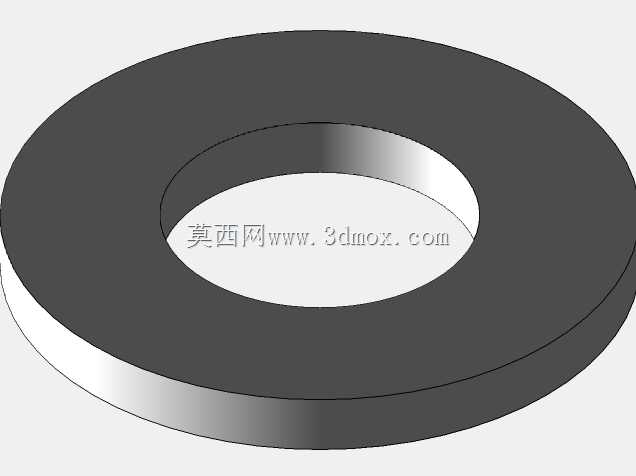

符合DIN125A标准的平垫圈结构设计

　　在机械结构的连接设计中，平垫圈是最容易被忽略却又不可或缺的基础零件，这款遵循DIN125A标准的平垫圈，是针对常规螺栓连接场景开发的通用型连接件，在各类设备的装配环节都有极高的出镜率。从实际应用场景来看，不管是普通的钣金机架拼接、仪器仪表内部的元器件固定，还是液压管路的法兰辅助锁紧、传动部件的端盖定位，都能看到这类平垫圈的身影，它不需要承担复杂的传动载荷，却能在整个连接副的稳定性上起到关键作用。

　　很多刚入行的结构设计师容易觉得垫圈只是凑数的零件，实际在装配工况里，它的功能特性直接决定了连接的可靠性。首先最核心的作用是分散螺栓头部的压紧应力，当螺栓拧紧的时候，螺栓头和被连接件表面的接触面积其实很小，局部压应力很容易超过软质被连接件（比如铝合金型材、工程塑料面板、薄钣金件）的屈服强度，造成接触面压溃、凹陷，时间久了螺栓预紧力就会衰减，出现连接松动。这款平垫圈的内外径比例严格遵循DIN125A的规范，垫圈的支撑面宽度足够覆盖螺栓头的承压范围，能把集中的压紧力均匀扩散到更大的接触面上，避免被连接件表面出现局部压损。其次它能弥补被连接件表面的平面度误差，很多钣金切割、铸件毛坯的表面并不是绝对平整的，螺栓直接锁紧的时候容易出现局部贴合不实的情况，平垫圈经过冲压成型后的两个端面都有较好的平面度，垫在接触面上能填充微小的表面凹凸，让整个连接副的贴合更紧密，减少因为接触面不平整带来的预紧力损失。另外在经常需要拆卸维护的连接位置，平垫圈还能保护被连接件的表面，避免螺栓反复拆装的时候，螺栓头的棱角刮花被连接件的涂装面或者加工面，后期维护的时候只需要更换磨损的垫圈就能保证装配质量，不需要对被连接件表面做二次修复。

　　从设计思路上来说，这款平垫圈没有做多余的结构优化，完全贴合DIN125A的标准要求做参数化建模，因为这类标准件的核心要求就是互换性，不管是哪个批次生产的零件，只要符合对应标准，就能直接替换使用，不需要额外做适配调整。建模的时候首先确定的是适配螺栓的公称直径，对应不同规格的螺栓，垫圈的内径要留出合理的安装间隙，既不能太大导致垫圈卡不住螺栓头，也不能太小导致螺栓穿入的时候出现卡滞，常规的内径尺寸比螺栓公称直径大0.5-2mm，根据螺栓规格的增大，间隙量也对应调整。外径尺寸的设计则是围绕承压面积来计算的，要保证垫圈的承压面积足够分散螺栓头的压力，同时又不会因为外径过大占用过多的装配空间，DIN125A标准里的外径尺寸是经过长期工业验证的，平衡了承压能力和空间占用的需求，不需要自行调整。厚度方向的尺寸则要考虑垫圈本身的强度，在螺栓达到额定预紧力的时候，垫圈本身不能出现塑性变形，否则就会失去分散应力的作用，所以厚度和外径、内径的比例是匹配的，保证垫圈自身的刚度足够承受压紧载荷。

　　在安装边界的考量上，这款平垫圈的安装没有复杂的要求，只需要在穿入螺栓之前，把垫圈套在螺栓杆上，紧贴螺栓头或者螺母的承压面放置即可，不需要额外的定位结构，因为它本身是环形对称结构，不存在安装方向的问题，两个端面都可以作为承压面使用，能降低现场装配的出错率。需要注意的是安装位置的沉孔尺寸，如果被连接件上设计了螺栓沉孔，沉孔的直径必须大于垫圈的外径，深度要大于垫圈的厚度加上螺栓头的高度，否则会出现螺栓锁紧不到位的情况。另外在有防松需求的场景里，这类平垫圈可以和弹簧垫圈、防松螺母搭配使用，平垫圈贴紧被连接件表面，弹簧垫圈放在平垫圈和螺母之间，既保证了应力分散的效果，又能实现防松功能，不会因为弹簧垫圈的刃口直接压在被连接件表面，造成接触面的压痕或者刮损。

　　很多人在做三维建模的时候，会忽略这类标准件的建模精度，觉得只是一个环形薄片随便拉伸一下就行，实际上在做整机装配的干涉检查的时候，如果垫圈的尺寸和标准不符，很容易出现误判干涉或者漏判间隙的问题，比如垫圈外径建小了，可能会误以为螺栓头旁边的走线空间足够，实际装配的时候标准垫圈的外径更大，就会压到线缆或者旁边的元器件；如果厚度建错了，在做装配公差链计算的时候，会导致整个部件的轴向尺寸出现偏差，比如端盖的压紧余量计算错误，出现密封不严或者端盖压不紧的情况。这款平垫圈的建模严格遵循标准尺寸参数，环形的内外圆同轴度控制在合理范围内，两个端面的平行度也符合标准件的精度要求，导入装配体之后可以直接用于干涉检查、公差分析，也能直接导出工程图用于生产加工，不需要二次调整尺寸。

　　在不同的行业应用里，对平垫圈的表面处理也有不同的要求，比如户外使用的设备，垫圈需要做镀锌钝化处理，提升防锈能力；在有导电要求的连接位置，可能需要使用铜质的平垫圈保证导电性能；在食品医药行业的设备上，垫圈需要使用不锈钢材质，满足耐腐蚀和卫生要求，但不管是什么材质、什么表面处理，平垫圈的核心尺寸参数都是遵循DIN125A标准的，这也是标准件的核心价值所在，能够跨行业、跨设备通用，降低设计和采购的成本。在做设备BOM清单统计的时候，这类标准件只需要标注对应的标准号和规格，供应链端就能直接采购到对应的零件，不需要单独开模生产，能大幅缩短设备的生产周期，降低制造成本。
