U型夹持式重载支撑托架结构

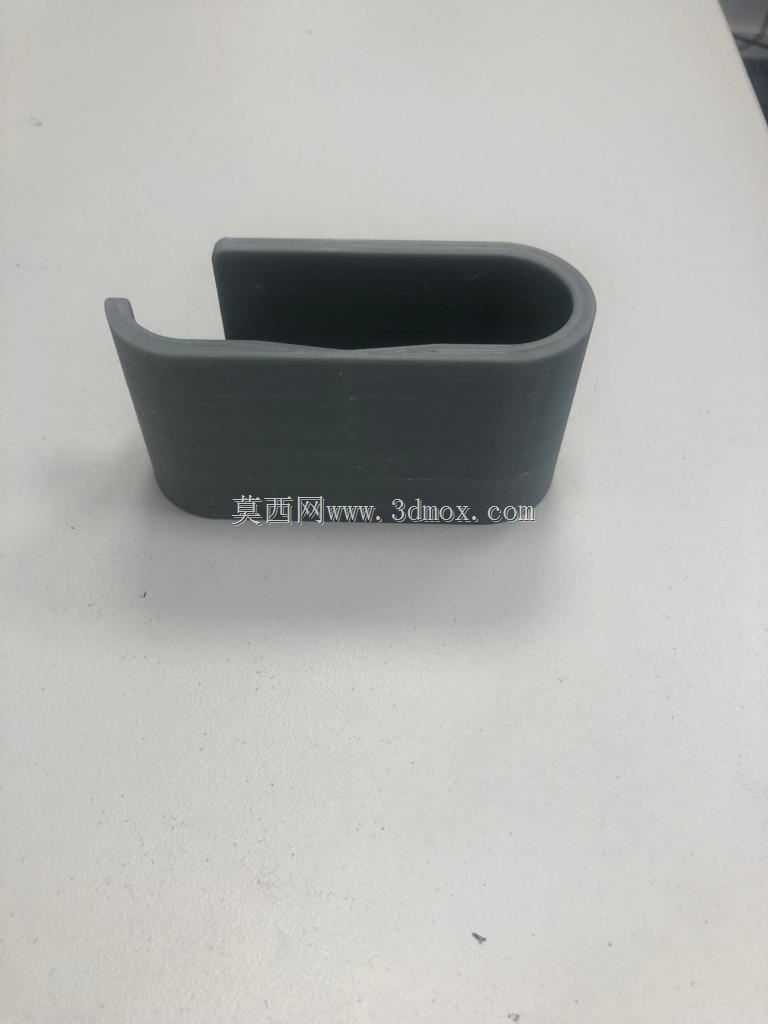

　　该U型夹持托架是面向工业现场管线固定、小型外设挂载、工位辅件限位场景开发的支撑类结构件，整体采用开口抱箍式的U型轮廓设计，主体由两侧平行立板与底部弧形过渡段连为一体，无拼接焊缝的一体化构型既减少了装配累计误差，也规避了多零件组合带来的松动风险，在自动化产线侧边、机床外围防护栏、输送线机架旁的辅件固定场景中，这类托架可以直接卡套在圆管、方管机架杆件上完成快速定位，不需要在主机架上额外打孔焊接，适配老旧设备改造时不能破坏原有机架结构的施工要求。

　　从结构受力逻辑来看，托架两侧立板保持等厚设计，底部弧形段完全贴合被夹持杆件的外圆轮廓，当托架承受挂载载荷时，弧形接触面会把竖直方向的下压力均匀分散到杆件外周，不会出现点接触造成的杆件表面压痕，立板外侧延伸出的带孔凸耳是锁紧受力位，穿入锁紧螺栓后两侧立板会同步向内收束，对中间夹持的杆件形成均匀的环抱预紧力，预紧力大小可以通过螺栓扭矩按需调整，针对表面光滑的镀铬杆件可以适当降低扭矩避免打滑，针对表面粗糙的喷塑机架则可以加大扭矩提升抗扭转能力，挂载较重的传感器、接线盒、小型气路处理件时，也可以在凸耳孔位加装防松螺母，抵消设备运行产生的持续振动，避免托架长期使用后出现移位偏移。

　　设计阶段优先考虑了现场安装的操作空间边界，托架开口宽度预留了足够的杆件装入间隙，不需要从杆件端部穿套，直接从侧向卡入即可完成预装，针对密集排布的管线工位，这种侧装结构不需要拆解周边已布设的管线，单人即可完成全部安装操作，大幅缩短现场施工的停机时间。立板内侧做了微幅拔模斜度处理，既适配钣金折弯或者注塑成型的工艺脱模需求，也让夹持时立板边缘先接触杆件表面，锁紧过程中接触面逐步贴合，不会出现边角卡滞导致的夹持不到位问题。托架的整体高度控制在常规机架辅件安装的常用尺寸区间，两侧立板的间距匹配工业场景最常用的圆管杆件外径，底部弧形段的曲率和被夹持杆件完全吻合，安装后托架和杆件之间没有明显旷量，挂载设备的重心落在托架弧形支撑面的正上方，偏载力矩被两侧立板同步分担，即使挂载件存在小幅侧向受力，也不会出现托架翻转、滑脱的问题。

　　在不同应用场景下，该托架的适配性可以通过简单调整尺寸快速延伸：当用于大直径管线固定时，可以同步放大底部弧形段的曲率半径、加长两侧立板的高度，保证环抱接触面积足够；当用于轻量化工位看板固定时，可以适当减薄立板厚度，在满足受力要求的前提下降低整体重量。托架外露的所有棱边都做了圆角过渡，没有尖锐毛刺，现场安装调试时不会划伤操作人员的线缆或者手套，立板表面预留的平面区域可以直接粘贴标识标签，方便现场运维人员快速区分不同管线的功能属性。

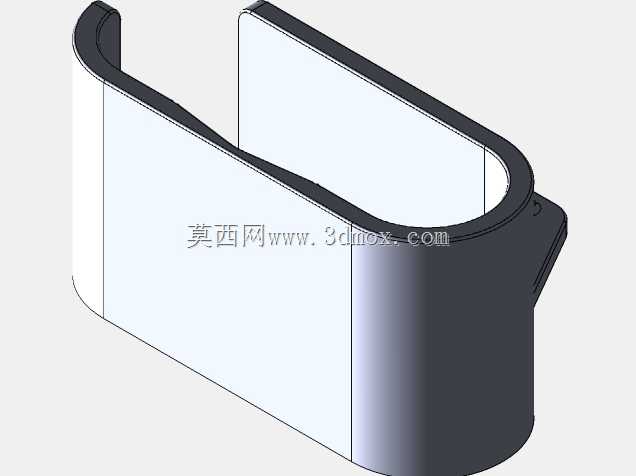

　　建模过程中完整还原了折弯圆角、凸耳安装孔、侧壁拔模斜度这些细节特征，结构工程师可以直接在该模型基础上调整夹持内径、安装孔距、整体壁厚参数，快速衍生出适配不同杆件规格的系列化托架，不需要从零开始绘制轮廓；做装配验证时，可以直接把托架模型装配到现有机架杆件的三维装配体中，提前校验托架和周边管线、设备外壳的运动间隙，避免现场安装时出现干涉问题。这类托架替代了传统现场焊接的自制固定件，不需要焊工现场作业，安装位置可以随时根据工艺布局调整，重复利用率远高于一次性焊接的固定支座，在多品种小批量的柔性产线布局中，能够快速响应工位调整的需求，不需要对原有机架做不可逆的改动，后期产线搬迁时托架可以全部拆卸重复使用，大幅降低辅件的二次投入成本。
