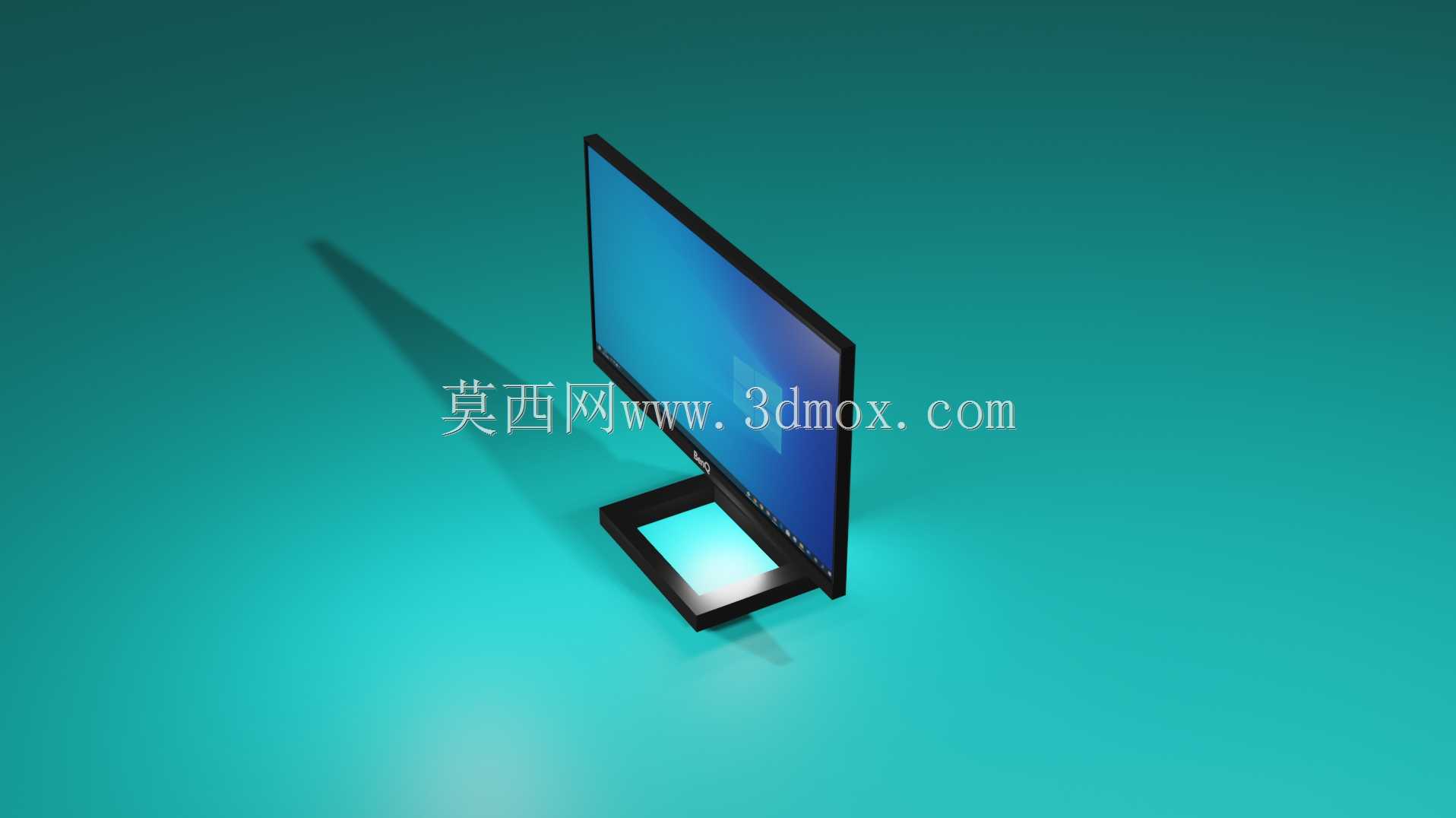

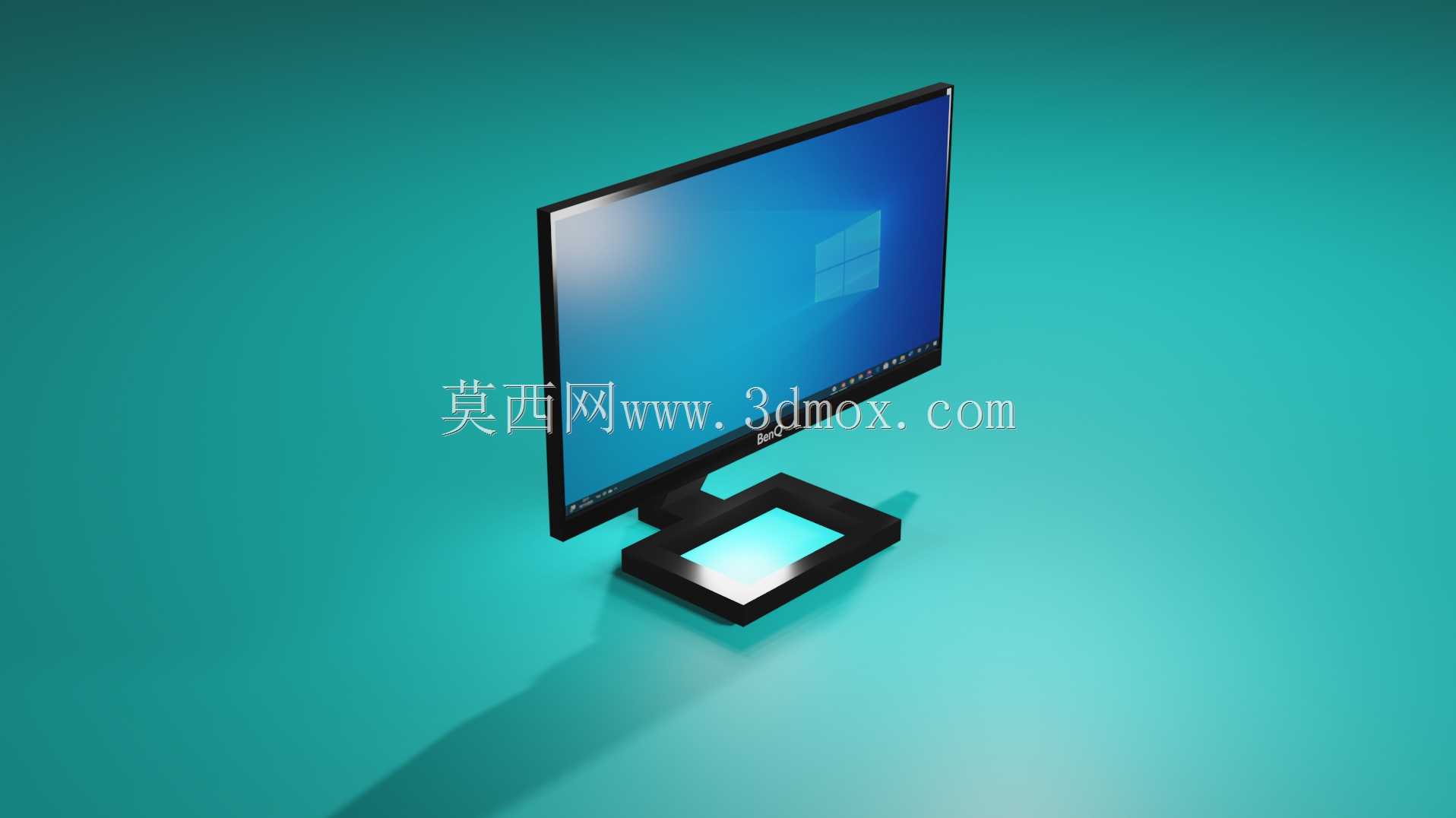

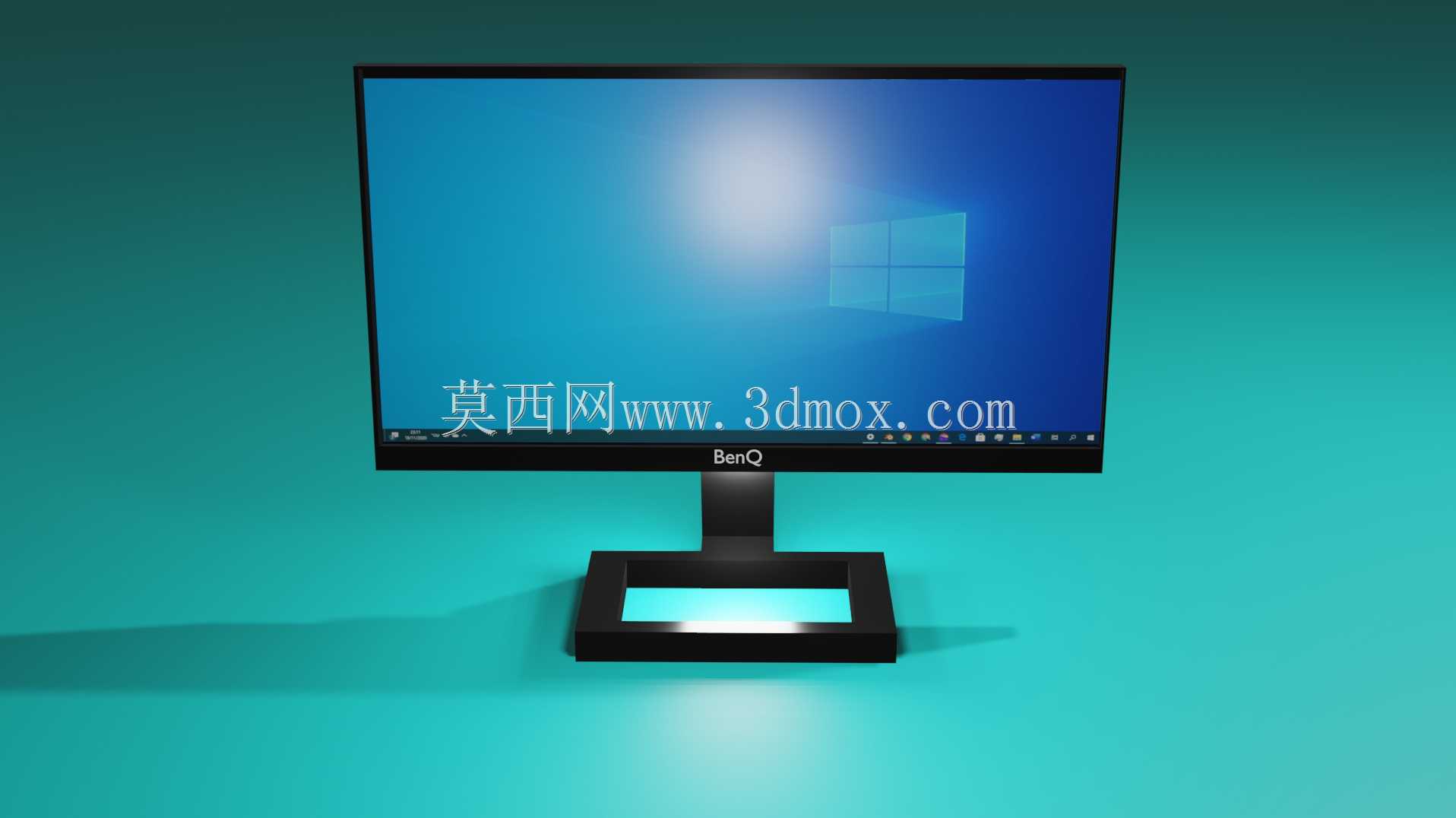

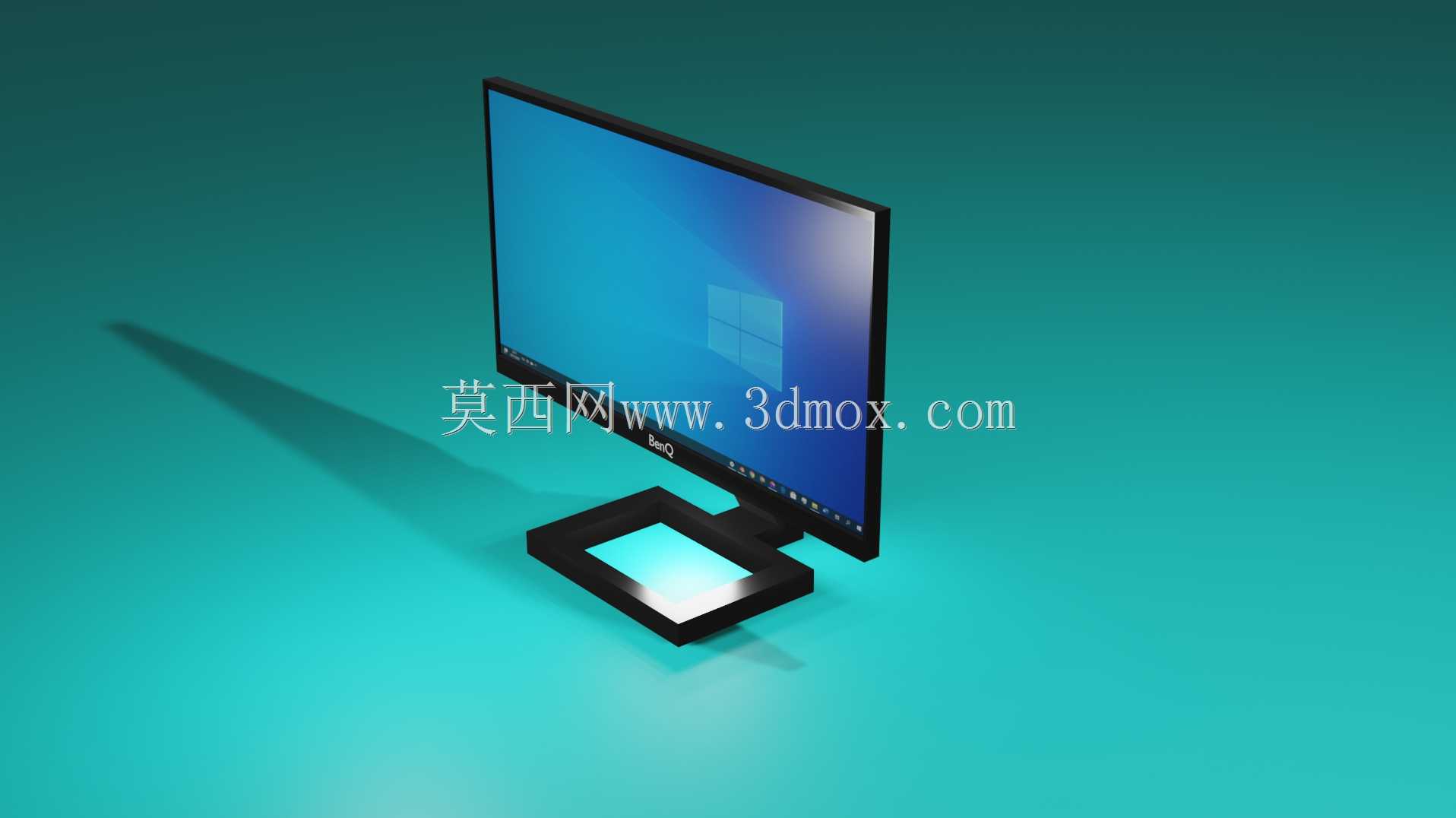

明基款桌面液晶显示器三维结构模型

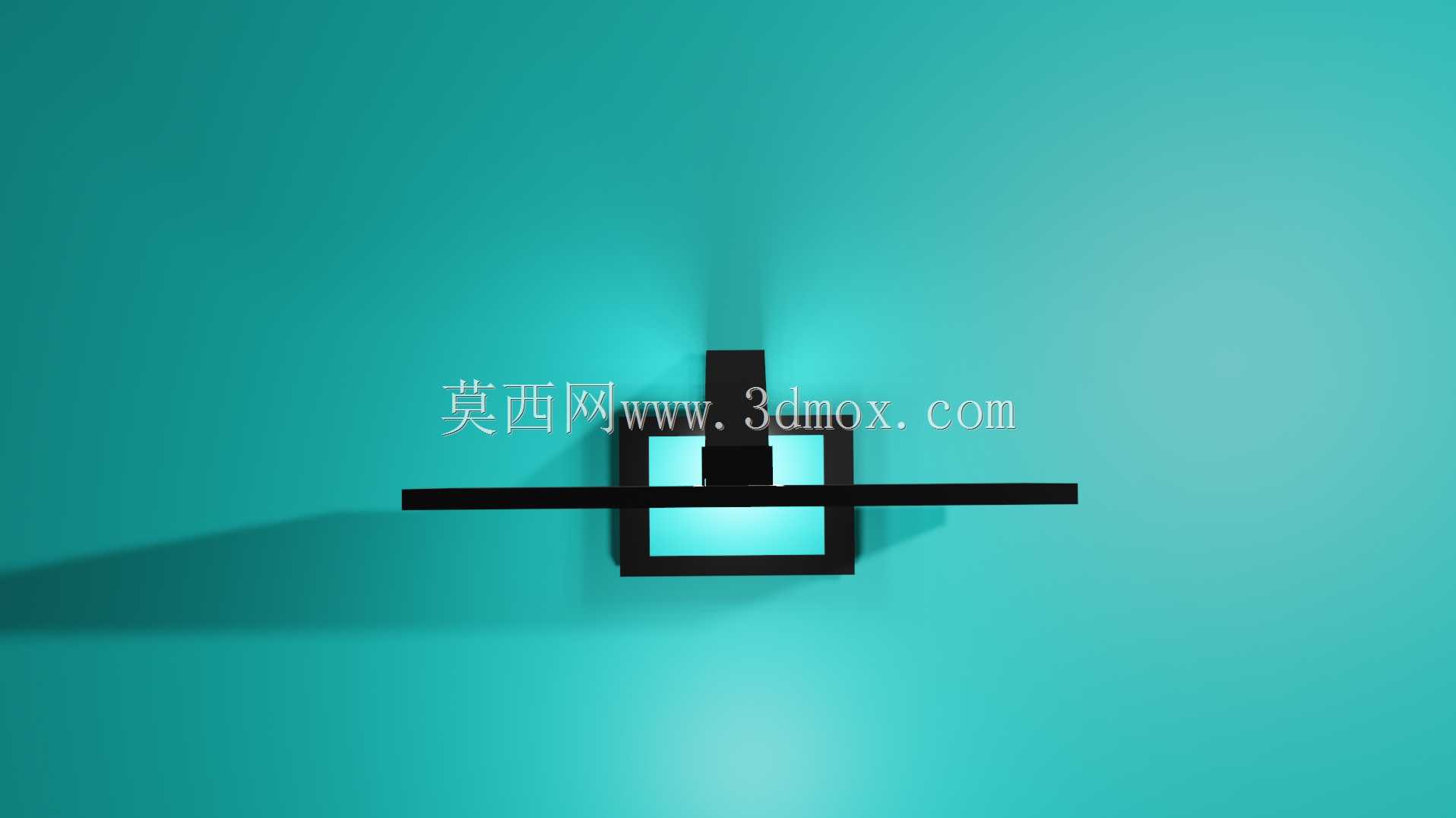

　　日常做办公场景三维布局、工位人机工程校核时，桌面显示设备的模型精度直接影响整体装配干涉检查的准确性，这款显示器模型还原了常规23.8英寸桌面液晶显示器的完整结构，从屏幕面板、支撑立柱到底部底座的装配关系都做了贴合实物的还原，没有做过度的曲面简化，能直接导入工位布局场景中做空间占位校核。从实际使用场景来看，这类显示器是目前办公工位、工业控制操作台、家用桌面 setup 里最通用的显示终端，区别于大尺寸壁挂显示屏，桌面款的安装边界完全依托桌面承载，不需要额外做墙面挂点的结构预留，建模时重点还原了底座的支撑覆盖范围，底座为方形带内凹发光区域的设计，实际放置时底座在桌面的投影尺寸约为200mm180mm，

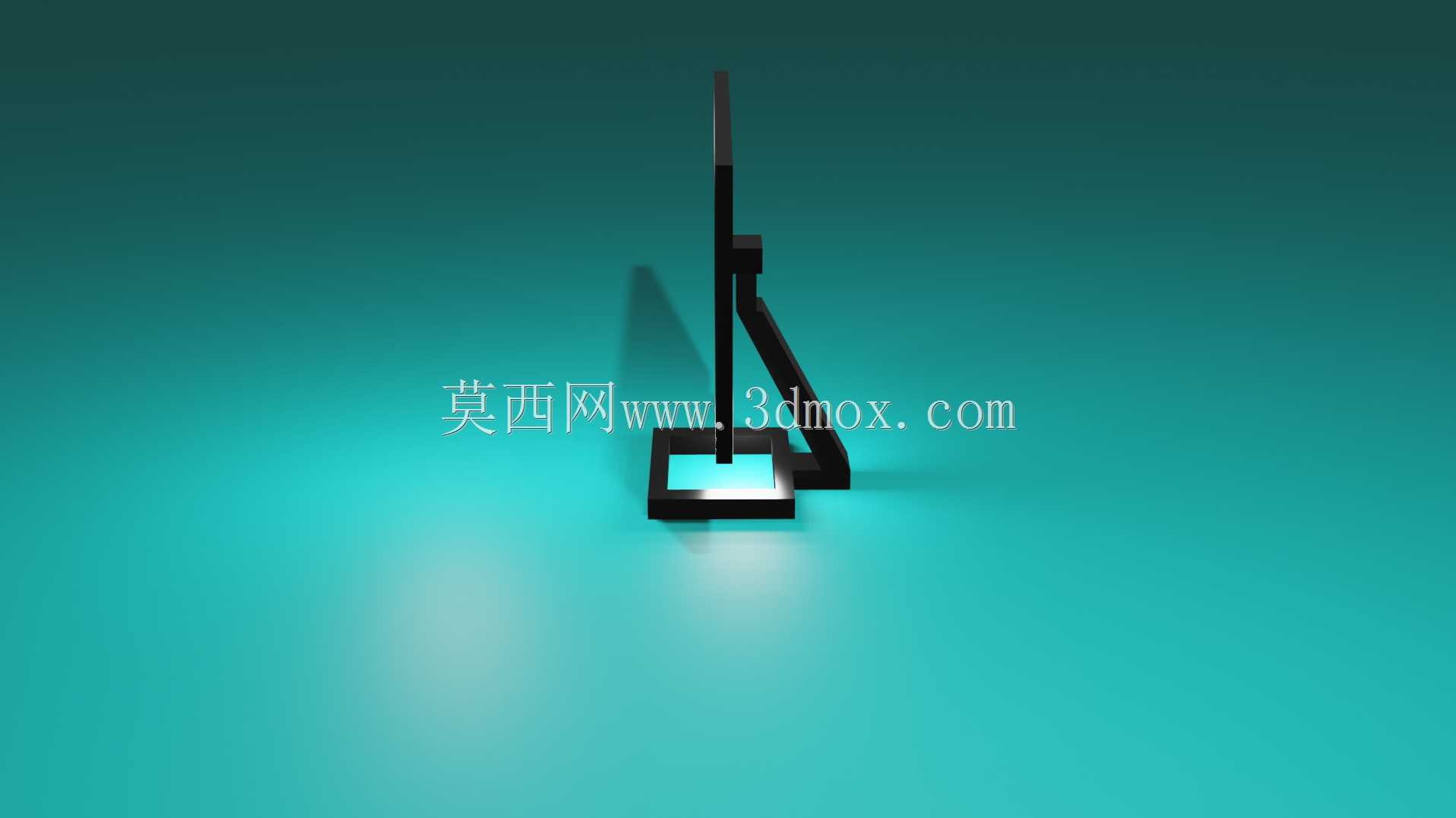

　　这个尺寸直接决定了工位桌面上显示器前方可预留的键盘、文件放置空间，做工位布局时如果忽略底座尺寸，很容易出现键盘摆放空间不足、显示器与桌面边缘距离过近导致的视角不适问题。屏幕部分的建模还原了窄边框设计的实际比例，屏幕显示区域的对角线尺寸对应常规23.8英寸规格，屏幕厚度控制在15mm左右，和当前主流IPS面板显示器的实际厚度一致，背部的支撑立柱连接位置做了转轴结构的还原，实际产品中这个位置支持屏幕俯仰角度调节，建模时保留了转轴的装配间隙，做动画演示时可以直接设置角度参数模拟俯仰调节的动作范围，不需要额外拆分零件做结构补全。支撑立柱的截面为矩形，高度约120mm，连接屏幕与底座的位置做了过渡圆角处理，没有尖锐棱角，

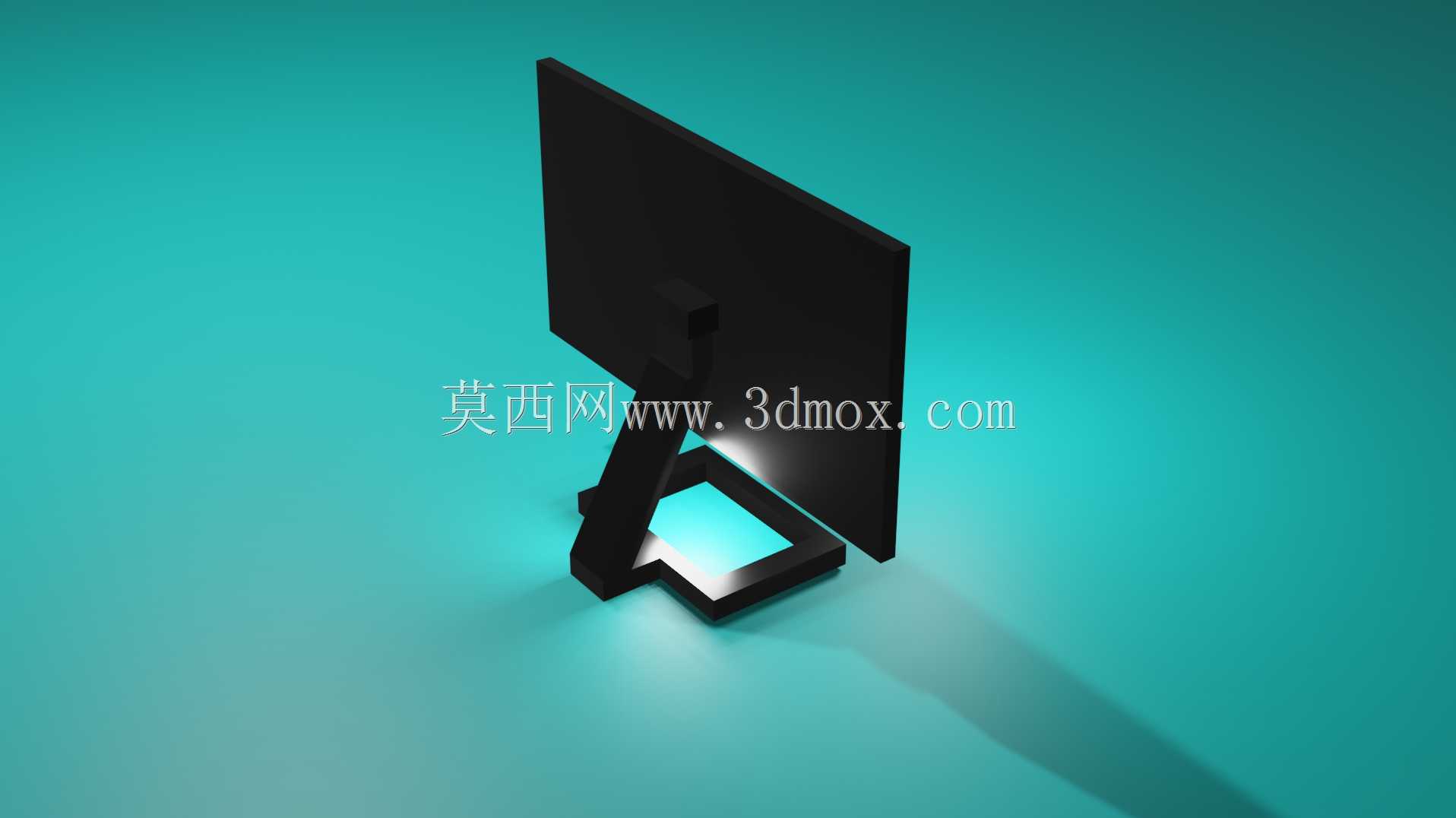

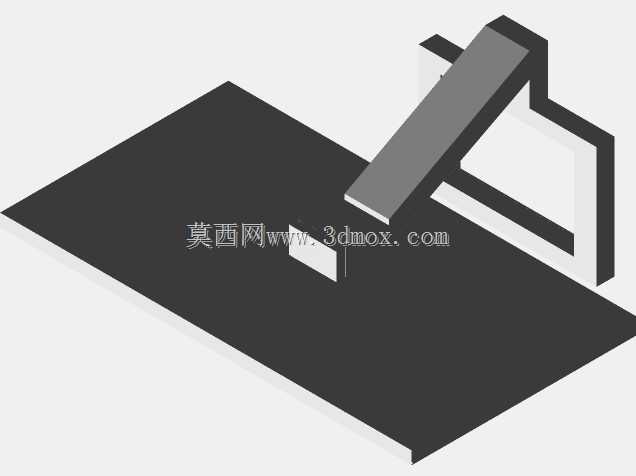

　　符合日常消费电子的安全设计规范，底座部分的内凹区域对应实际产品的底部氛围灯结构，建模时做了分层处理，能直接赋予不同材质区分外壳与发光区域，做渲染场景时不需要额外切割面。从设计思路来看，这类桌面显示器的结构核心是保证屏幕稳定性的同时尽可能减少桌面空间占用，所以底座采用了前窄后宽的配重设计，模型里还原了底座后部的配重块对应的厚度差，后部厚度比前部厚5mm左右，对应实际产品里放置配重块的腔体结构，避免建模时把底座做成等厚度平板导致的结构逻辑错误。在工业操作台的布局设计中，这类显示器的安装高度直接影响操作人员的视角疲劳度，模型的总高度（从桌面接触底座底部到屏幕顶部）约为420mm，屏幕中心距离桌面的高度约为280mm，符合人机工程学中坐姿操作时视线平齐屏幕中心的高度要求，做操作台三维布局时可以直接以这个尺寸为基准调整操作台的台面高度、座椅高度参数，不需要再额外查找实物尺寸做换算。屏幕的背部结构没有做过度简化，还原了壁挂孔位的预留位置，对应标准VESA100100的壁挂安装孔距，如果场景中需要把显示器从底座拆下改装成壁挂安装，只需要删除底座与立柱零件，就能直接匹配标准壁挂支架的安装接口，不需要重新做孔位建模。外壳的所有拼接缝隙都做了0.3mm的间隙还原，对应实际产品的塑料外壳装配公差，做产品渲染时能呈现出真实的装配层次感，不会出现一体成型塑料块的廉价感。屏幕的显示面做了轻微的反光层材质预留，

　　导入渲染软件后可以直接调整反光度参数模拟屏幕玻璃的反光效果，不需要额外给屏幕面做分层处理。在做办公场景的人流通道校核时，显示器的最外侧边缘（屏幕前部）距离桌面边缘的距离通常预留100mm左右，结合模型的底座尺寸，就能准确计算出桌面剩余的可用进深，避免出现桌面进深不足导致的操作人员胳膊无处放置的问题。另外这款模型的所有零件都做了独立分组，屏幕面板、前壳、后壳、支撑立柱、底座都可以单独拆分赋予材质，做产品拆解演示动画时可以直接设置零件的移动路径，不需要额外做零件拆分工作。对于做数码产品结构设计的从业者来说，这个模型的比例可以直接作为同尺寸显示器设计的参考基准，底座的配重比例、立柱的支撑强度对应的截面尺寸、屏幕边框的宽度比例都贴合当前量产产品的主流设计参数，能减少前期方案阶段的尺寸调研工作量。在做展厅多媒体工位的布局设计时，这类显示器的模型可以直接嵌入展台结构中，结合模型的安装边界调整展台的台面开孔尺寸、走线空间预留，因为模型还原了屏幕后部的走线槽位置，能准确计算出台面需要预留的走线孔大小与位置，避免后期安装时出现走线干涉的问题。
