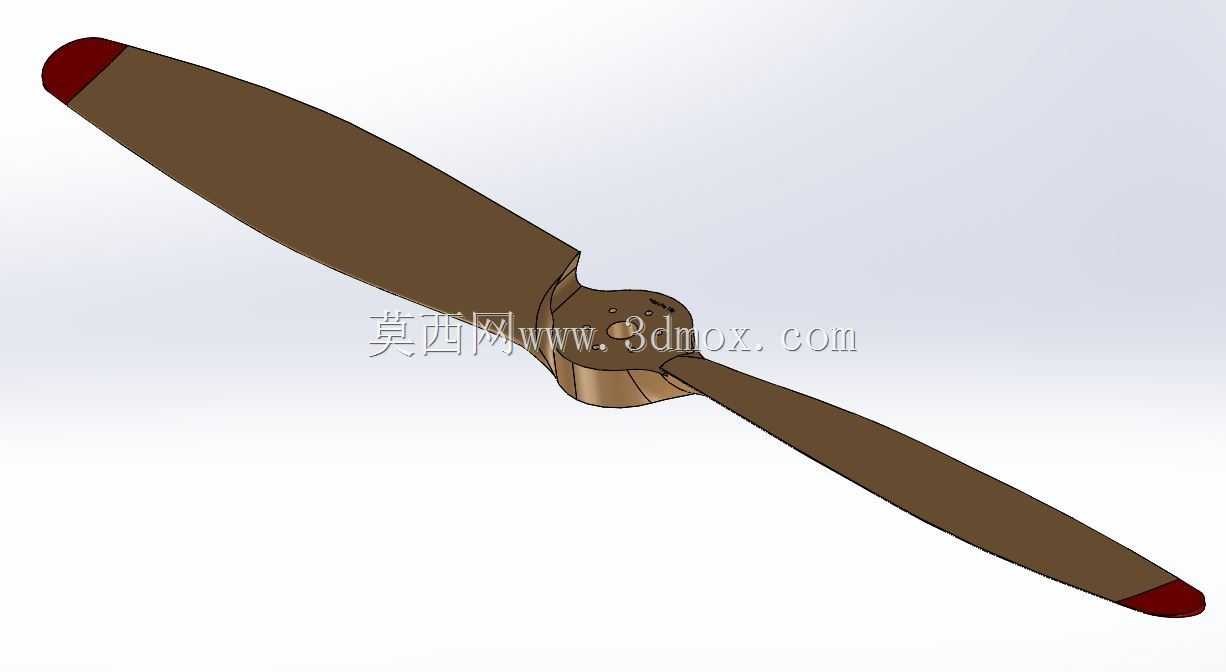

适配小型航模的185规格CCW转向螺旋桨动力组件

　　在小型固定翼航模、多旋翼无人机以及轻量型电动航空模型的动力系统搭建中，螺旋桨与驱动电机的匹配度直接决定整机的推力输出效率、飞行续航表现以及飞行姿态的可控性，这套185规格CCW转向的螺旋桨动力组件，正是针对轻量级电动航空场景的动力需求完成的结构设计。从实际应用场景来看，这类组件多用于起飞重量在1kg以内的小型固定翼航模、轴距250mm以下的穿越机，或是小型室内航拍无人机的动力端，也可作为小型风动实验装置的推力输出部件，在低速大推力的工况下能够保持稳定的动力输出，不会因为桨叶形变出现推力骤降的问题。

　　从产品功能特性来看，该组件采用CCW逆时针转向设计，与同规格CW转向螺旋桨配对使用时，可抵消多旋翼设备飞行时的自旋扭矩，避免整机出现偏航漂移，降低飞控系统的姿态修正压力。桨叶采用等强度变截面设计，从叶根到叶尖的弦长逐步收窄，翼型经过低速气流优化，在电机转速处于每分钟3000转到12000转的常用工作区间时，气流沿桨叶展向的流动分离点被有效延后，能减少涡流损耗，提升静推力转化效率。桨尖位置做了红色标识处理，一方面是在高速旋转时能够清晰辨识桨叶转向，方便地面调试阶段快速判断电机转向是否正确，避免装反桨叶导致动力反向，另一方面也能在飞行过程中提升桨叶的可视性，降低低空飞行时碰撞障碍物的概率。桨叶根部与电机输出轴的连接位做了同轴定位结构，安装时能够快速与电机轴的D型切面贴合，保证桨叶与电机轴的同轴度，减少高速旋转时的径向跳动，降低动平衡偏差带来的机身振动。

　　从设计思路层面，整个组件的建模过程优先考虑了实际装配的公差匹配，桨毂位置的安装孔位与常用的2204、2205系列外转子无刷电机的安装座尺寸完全适配，不需要额外打磨或者加装转接件就能完成装配。桨叶的曲面建模采用了多截面实体放样的方式，每个截面的翼型攻角沿展向做了梯度递减设计，叶根位置攻角较大，能够在低转速下提供足够的起步推力，叶尖位置攻角较小，能够降低高速旋转时的空气阻力，避免桨尖失速。材质适配方面，模型预留了足够的壁厚空间，既可以采用ABS注塑工艺批量生产，也可以使用碳纤维板材通过CNC雕刻加工，或是采用光敏树脂通过3D打印制作小批量测试样件，不同加工工艺下的结构强度都能满足飞行工况的载荷要求。

　　从外形尺寸与安装边界来看，该螺旋桨的展开直径为185mm，单支桨叶的最大宽度为28mm，桨毂的总厚度为12mm，安装孔中心距为16mm，适配M3规格的安装螺丝，安装后桨叶平面与电机安装座的间隙不小于3mm，避免旋转过程中桨叶与电机线材或者机身结构发生剐蹭。设计时已经做了初步的动平衡配平考量，两个桨叶的质量差控制在0.1g以内，实际装配时仅需要做细微的动平衡调整就能满足高速旋转的稳定性要求，不会因为质量分布不均导致电机轴承过早磨损。在实际选型搭配时，该组件适配KV值在1800到2600之间的外转子无刷电机，搭配3S锂电池供电时，单支螺旋桨能够提供最大800g左右的静推力，完全满足小型航模的动力冗余要求。在结构强度校核层面，桨叶根部的最大应力集中位置做了圆角过渡处理，能够承受1.5倍最大推力下的弯曲载荷，不会在急加速或者机动飞行时出现桨叶断裂的问题。
