抛物面天线副反射面支撑机架结构

　　该支撑机架主要应用于中小口径抛物面天线的副反射面安装固定场景，常见于卫星通信地面站、微波信号接收站点、气象雷达探测设备的配套结构中，承担副反射面的位置固定、姿态保持以及载荷传导作用，是反射面天线馈电系统中不可或缺的结构部件。从实际使用工况来看，这类机架长期暴露在户外环境中，需要承受自重、风载、温差形变带来的多向应力，因此结构设计上优先保证整体刚性与形位精度，避免长期使用后出现反射面偏移导致的信号增益下降、驻波比异常等问题。

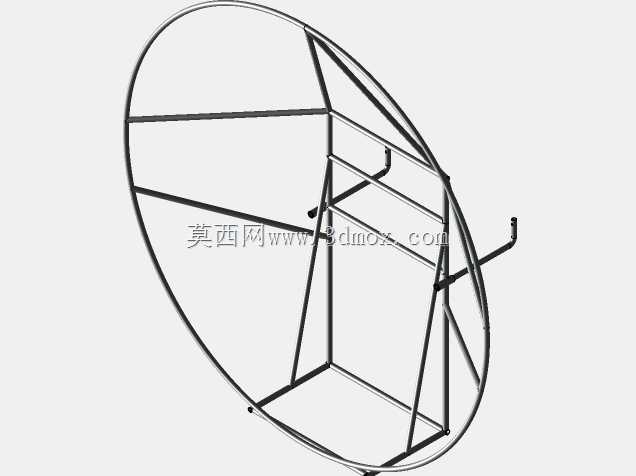

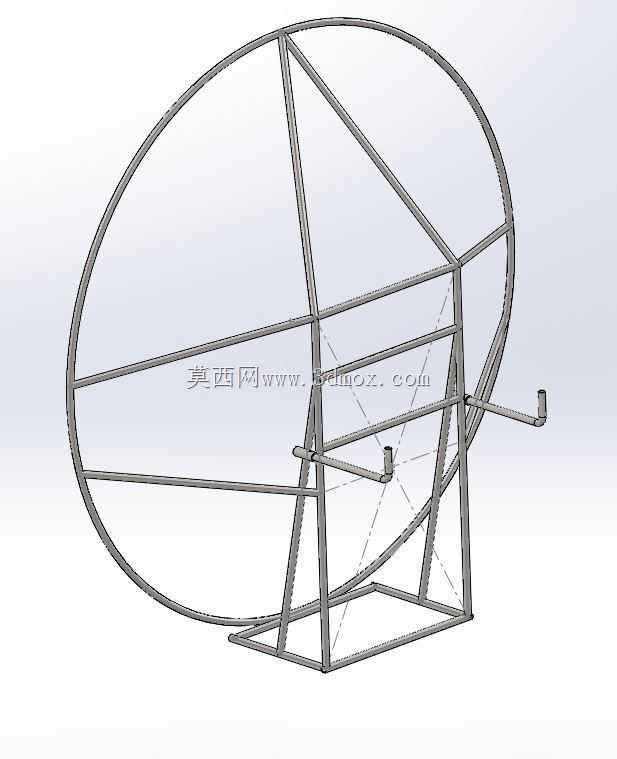

　　整体结构采用框架式焊接成型思路，主体轮廓匹配抛物面反射面的曲率边界，环形外框采用等截面型材弯制而成，环向设置多道径向支撑肋连接中心安装位与外框，底部采用矩形落地支座作为整个结构的安装基准，支座与上部支撑框架之间设置斜向加强撑，将上部载荷均匀传导至底部安装面，减少悬臂结构带来的应力集中。中心区域预留副反射面调节组件的安装接口，两处伸出的支臂末端设置安装孔位，用于固定副反射面的俯仰调节机构，支臂与主框架之间设置横向连接杆件，提升支臂的抗扭刚度，避免大风工况下支臂出现震颤。

　　设计过程中首先根据对应抛物面天线的焦距、副反射面安装位置确定机架的整体轮廓尺寸，环形外框的内径略小于反射面的口径，保证机架安装后不会遮挡反射面的有效信号接收区域，径向支撑肋的排布避开馈源的信号传输路径，减少结构件对电磁波的遮挡损耗。所有杆件的连接节点均采用满焊工艺处理，焊接后需做去应力退火处理，消除焊接残余应力导致的结构形变，后续加工时以底部支座的安装平面为统一基准，加工中心安装位与支臂末端的安装孔，保证副反射面的安装位置与设计焦距的偏差控制在允许公差范围内。

　　安装边界方面，底部矩形支座的四个角点设置地脚安装孔，可直接与天线主反射面的背部支撑桁架连接固定，安装孔采用长圆孔设计，预留一定的位置调整余量，方便现场安装时校准机架的同轴度。中心安装位的接口尺寸适配常规的副反射面调节支架，支臂末端的安装面与中心轴线的垂直度、位置度均按照天线结构的精度要求设计，保证副反射面安装后可通过调节机构实现精准对中。结构整体采用等强度设计思路，在保证刚性与精度的前提下尽可能精简杆件数量，降低整体自重，减少主反射面支撑结构的载荷负担，同时杆件的截面选型经过受力校核，可满足对应风压等级下的结构强度要求，避免极端天气下出现结构变形或损坏。

　　从结构维护角度来看，该机架的所有外露杆件均采用统一截面规格，后期若出现局部杆件损坏，可直接替换同规格型材进行维修，无需整体更换结构件，降低户外站点的维护成本。焊接节点处做圆滑过渡处理，减少应力集中点的同时，也方便后续做防腐喷涂处理，提升户外长期使用的抗锈蚀能力，适配沿海、高海拔等不同恶劣工况的使用需求。
