多量程测试用工程卵石结构设计

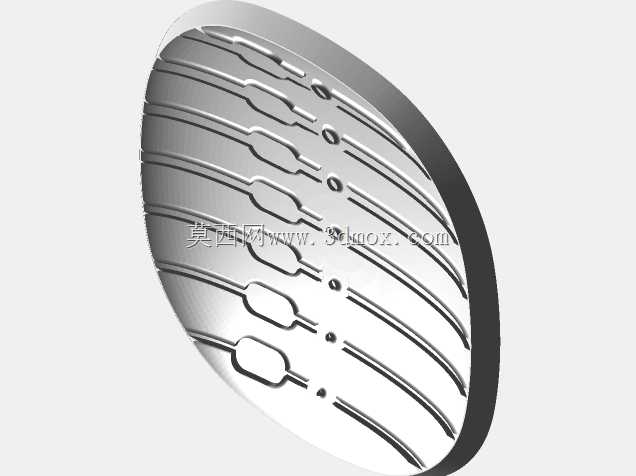

　　在增材制造工艺验证、精密传感器装配测试的日常作业中，这类带多量程刻度的卵石形测试件是车间里不起眼但使用频率极高的工装样件，很多刚接触结构验证的工程师容易忽略这类测试件的设计逻辑，实际上它的每一处结构都对应着明确的测试目标。从外形来看，整体采用圆润无锐角的卵石轮廓，没有突兀的直角或薄壁尖角，这种设计首先规避了3D打印过程中边角翘曲、支撑难去除的问题，打印时无需额外添加大量支撑结构，仅靠底部少量接触点即可完成成型，能最大程度还原材料本身的成型精度，不会因为支撑残留影响测试结果。

　　表面排布的0.5到2.0梯度量程标识，不是简单的刻度印刷，每一个刻度对应下方一条独立的微流道或测试槽道，不同槽道的宽度、深度严格对应刻度数值，从0.5mm到2.0mm以0.25mm为梯度递进，主要用来验证传感器在不同微小间隙下的检测精度，比如光电传感器的最小识别间隙、压力传感器在不同容腔下的反馈线性度，都可以通过这个样件快速完成标定，不用单独加工多组不同尺寸的测试块，大幅减少测试前的准备工时。

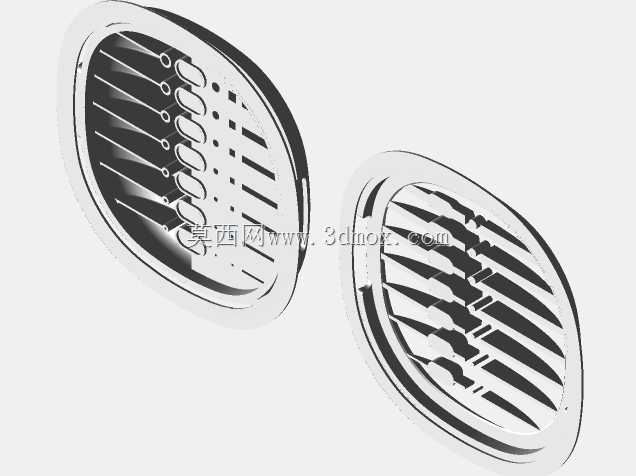

　　结构设计上特意集成了三类典型的机械特征：首先是不同厚度的薄壁区域，最薄处壁厚仅0.3mm，最厚处达到2mm，用来验证打印工艺的薄壁成型极限，同时也能测试接触式传感器对不同壁厚构件的穿透检测能力；其次是均匀分布的小孔结构，孔径从0.4mm到1.8mm梯度变化，孔壁的同轴度、圆柱度都控制在IT7级精度范围内，可用来验证视觉传感器的小孔识别率、孔径测量精度，也能测试销类零件与孔的小间隙配合手感，判断装配工艺的适配性；最后是侧边隐藏的定位销结构，两个直径1.5mm的定位销对称分布在样件两端，与配套测试夹具上的销孔采用H7/g6的小间隙配合，安装时无需额外锁紧，靠销孔配合即可完成定位，重复定位精度能控制在0.02mm以内，满足快速装夹的测试需求。

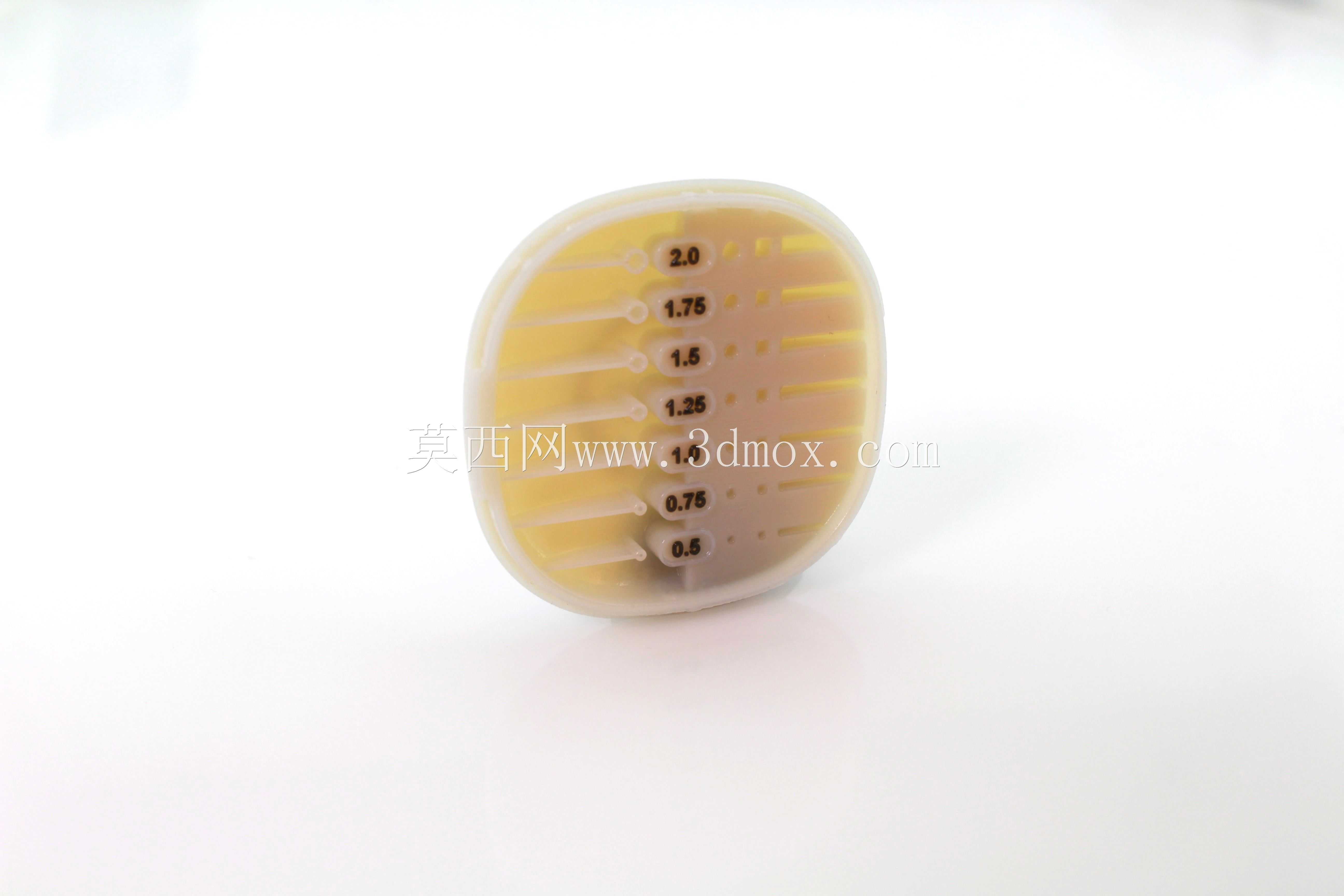

　　实际应用场景里，这类测试件常放在传感器生产线的末端校准工位，每台出厂的间隙检测传感器、微尺寸视觉传感器都要先通过这个样件完成全量程校准，相比传统的金属校准块，树脂打印的卵石样件重量仅12g，操作员单手即可拿取，掉落后也不会磕伤传感器探头，长期使用的维护成本更低。在3D打印服务车间，它也是常用的工艺测试件，每次更换新材料、调整打印参数后，先打印一个该样件，通过观察薄壁是否变形、小孔是否堵孔、刻度是否清晰，就能快速判断参数是否合适，不用打印复杂的大型零件浪费材料。

　　从安装边界来看，样件整体最大轮廓尺寸为60mm×50mm×12mm，配套的测试夹具只需预留70mm×60mm的安装空间即可，不需要额外的走线或气路连接，纯机械结构的设计让它可以适配绝大多数桌面型测试台，不管是实验室的手动测试工位，还是自动化产线上的在线检测工位，都能直接装夹使用。设计时特意将所有测试特征集中在单侧平面，另一侧为光滑的圆弧面，装夹时圆弧面靠在夹具的V型支撑块上，平面侧朝向传感器探头，不会出现特征遮挡的问题，测试时不需要反复调整角度，单次装夹即可完成所有量程的测试流程。

　　很多工程师在设计这类测试件时容易陷入特征堆砌的误区，把所有能想到的测试特征都堆在一个样件上，反而导致每个特征的测试精度都受影响，这个卵石样件的设计逻辑就很克制，所有特征都围绕微小尺寸检测、薄壁成型验证、孔销配合测试三个核心目标展开，没有多余的装饰性结构，每一处壁厚、每一个孔径、每一条刻度的位置都经过实际测试验证，既不会因为特征太密导致打印时出现粘连，也不会因为特征太少导致测试覆盖度不足，日常使用中完成一次全参数测试仅需30秒，测试效率比使用零散测试块提升60%以上。
