带织物纹理导光开关的电子卵石结构设计

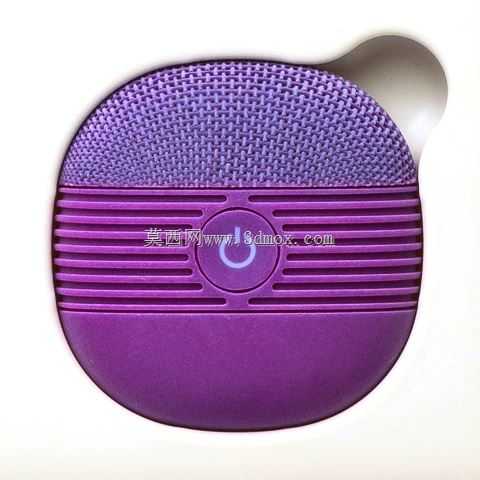

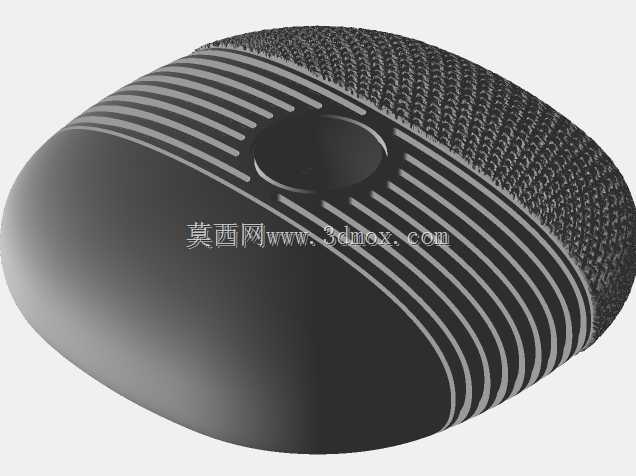

　　在消费类传感终端的小型化外观件开发中，这类卵石造型的传感终端结构，常被应用在桌面环境监测、近距人体感应、随身便携健康监测类场景中，作为终端感知单元的承载外壳，既要满足内部传感模组的安装限位，也要兼顾日常使用的握持触感与视觉辨识度。从结构设计逻辑来看，整体采用无棱角的椭球卵石形态，完全规避尖锐边角，一方面能够降低日常使用中磕碰造成的外壳损伤，另一方面贴合手掌握持的曲面弧度，单手握持时的受力分布更均匀，不会出现局部硌手的问题。外壳上半区域做仿织物的网格纹理设计，并非单纯的外观装饰，该区域对应内部传感模组的信号透传窗口，网格状的凹凸结构在保证外壳结构强度的前提下，能够减少实体材质对传感信号的遮挡，同时织物纹理的漫反射特性，

　　能够避免光滑塑料外壳常见的指纹残留、强光反光问题，日常使用中外观质感的保持度更好。中部的横条格栅区域，对应内部声学传感或者气压传感的通气通道，格栅的筋条宽度与间隙经过匹配设计，既能够阻挡外界灰尘、毛发等大尺寸异物进入设备内部，又不会阻碍气流或者声波的传递，保证传感单元的采集精度不受外壳结构影响。格栅中心集成的电源开关按键，采用与外壳曲面齐平的设计，按键周边做环形导光结构，当设备处于工作状态时，内部光源的光线通过导光结构均匀透出，形成环形的状态指示光圈，不需要额外在外壳上开设独立的指示灯孔，既保证了外壳曲面的整体性，也能让用户在任意角度都能清晰识别设备的工作状态，导光结构的入光面做微结构散光处理，避免出现局部亮斑、光线不均的问题，

　　光线从背部点亮时不会透出内部的结构轮廓。外壳下半部分为光滑曲面实体，对应内部电路板、电池等元器件的安装腔体，腔体内部设置有多组定位筋与卡扣柱，不需要额外使用螺丝就能完成上下壳的装配，定位筋的公差控制在0.1mm范围内，保证上下壳装配后的合模缝均匀一致，不会出现错位、段差超标的问题。从安装边界来看，整体外形的最大轮廓尺寸适配桌面摆放、随身收纳的使用需求，底部做微小的平面切边处理，放置在水平桌面上时能够保持稳定，不会出现滚动滑落的情况，外壳的壁厚从边缘到中心均匀过渡，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，纹理区域的壁厚比光滑区域薄0.2mm，保证纹理成型的清晰度，同时不会造成外观面的缩水痕迹。在实际选型应用中，

　　这类结构的外壳可以适配温湿度传感、人体接近传感、蓝牙信标等多种小型化传感模组，只需要调整内部筋位的布局就能适配不同尺寸的电路板，不需要重新开发整体外观模具，能够大幅缩短同类产品的开发周期，曲面造型的通用性较强，针对不同的应用场景只需要调整外壳的表面处理工艺与配色，就能覆盖家居、办公、户外便携等多个使用场景的外观需求。结构设计过程中，针对导光按键的装配间隙做了专门的限位设计，按键的活动行程控制在0.3mm，既保证按压的手感清晰，又避免间隙过大导致灰尘进入腔体内部，按键与导光环之间采用过盈0.05mm的装配公差，保证光线不会从装配缝隙中漏出，状态指示的视觉效果更整洁。织物纹理区域的网格深度控制在0.15mm，既能够呈现出清晰的织物视觉效果，又不会因为纹理过深导致积灰难以清理，日常使用中用软布擦拭就能完成表面清洁，维护难度较低。
