以色列马伽术自卫盾形标识立体造型

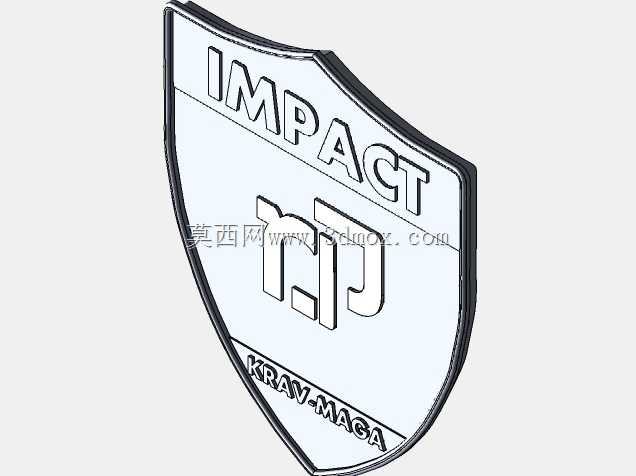

　　这款盾形立体标识的设计，最初是为以色列马伽术训练场馆的墙面装饰、训练装备标识配套开发的，在实际应用场景中，既可以作为场馆导视系统的立体标识部件，通过背部的安装孔位固定在墙面、训练器械护板上，也可以缩小尺寸后作为训练服臂章、装备纪念徽章的母模使用，适配不同场景的安装需求。从结构设计思路来看，整体采用上宽下窄的经典盾形轮廓，边缘做了1.5mm的圆弧倒角处理，避免锐边在安装、使用过程中造成剐蹭，盾体整体厚度控制在8mm，既保证了立体造型的层次感，又不会因为过厚导致安装后突出墙面过多，影响通行安全。标识的分色区域做了0.3mm的下沉台阶设计，不同色块区域之间有明确的高度差，不管是做后期的分色喷涂、还是粘贴不同颜色的亚克力贴面，

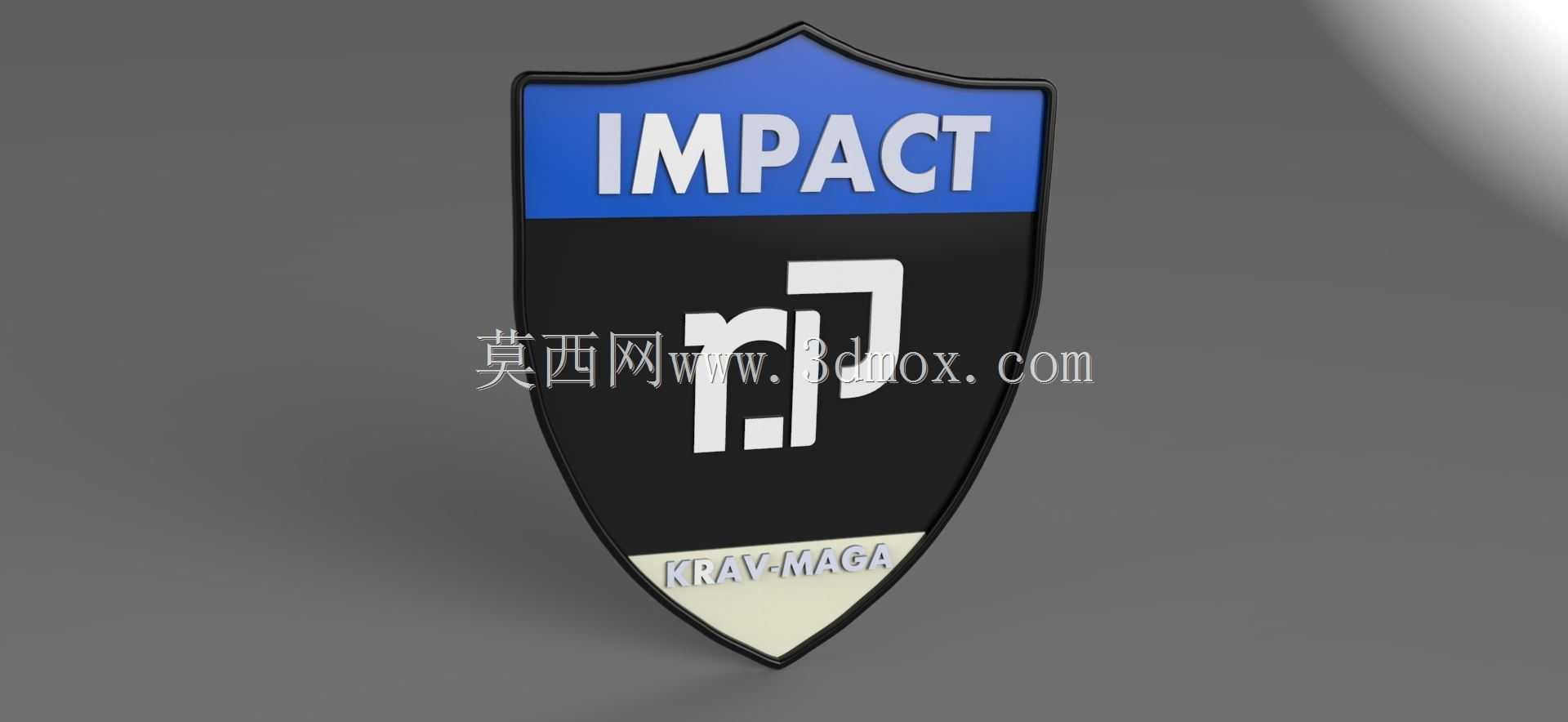

　　都能依靠台阶定位，不需要额外做治具辅助对位，大幅降低后期表面处理的加工难度。盾体上部的蓝色区域预留了2mm深度的嵌槽，用来放置IMPACT字样的立体字，字高根据盾面宽度做了等比例缩放，字的边缘同样做了微小倒角，避免喷涂时出现积漆问题。中部的黑色区域是整个标识的核心视觉区，做了1mm的下沉处理，中间的 stylized 字母造型突出于黑色区域0.8mm，和上部的蓝色区域保持齐平，保证整个标识正面的视觉层次错落但不突兀，不会出现高低差过大积灰难清理的问题。下部的米白色区域同样做了嵌槽设计，KRAV-MAGA字样嵌入槽内，和米白色区域表面齐平，避免长期使用过程中字体边缘被磕碰损坏。从安装边界来看，盾体背部设计了两个直径4mm的沉头安装孔，

　　孔位中心距根据盾形的重心位置做了对称分布，安装时使用M3的沉头螺丝即可固定，沉孔深度1.5mm，安装后螺丝头完全没入盾体内部，不会突出背部影响贴合度；如果是采用背胶粘贴的安装方式，背部预留了0.2mm深度的背胶容置槽，粘贴双面胶后不会因为胶层厚度导致盾体和安装面之间出现缝隙，保证安装后的平整性。在实际使用过程中，这款标识的结构强度完全满足公共场景的使用需求，盾体整体采用等壁厚设计，最小壁厚2mm，最大壁厚8mm，不会出现注塑成型时的缩痕问题，如果采用3D打印制作，也不需要额外添加支撑，所有外露面都可以做到无支撑打印，减少后期打磨的工作量。针对户外使用的场景，设计时在盾体的顶部边缘做了15度的微小倾斜角度，

　　避免雨水积在标识顶部留下水渍，各个拼接面的交接处都做了R0.5的圆角过渡，减少应力集中，即使受到轻微的外力碰撞也不会出现边角崩裂的问题。很多人会觉得这类标识造型只是简单的平面拉伸，实际在建模过程中需要考虑很多加工和使用的细节：比如不同区域的高度差如果设置不合理，喷涂分色时很容易出现串色；安装孔位如果偏离重心，安装后长时间会出现倾斜；边缘倒角如果过大，会让整个标识显得臃肿，倒角过小又会存在锐边风险。这款造型在建模时所有的曲面都做了G1连续处理，不管是做CNC加工还是3D打印，表面都不会出现棱线断层，放大缩小不同尺寸时，各个字体的比例、台阶的深度都可以按照等比例缩放，不需要重新调整参数，适配从10cm大小的桌面摆件到1m大小的墙面标识的全尺寸需求。在训练场馆的实际应用中，这类立体标识相比平面喷绘的标识更有质感，同时因为结构设计时考虑了耐磕碰、易清洁的需求，日常维护只需要用湿抹布擦拭即可，不需要特殊的保养，即使被训练用的护具、器械轻微磕碰，也不会出现掉漆、变形的问题。
