六十齿链轮传动结构三维数模

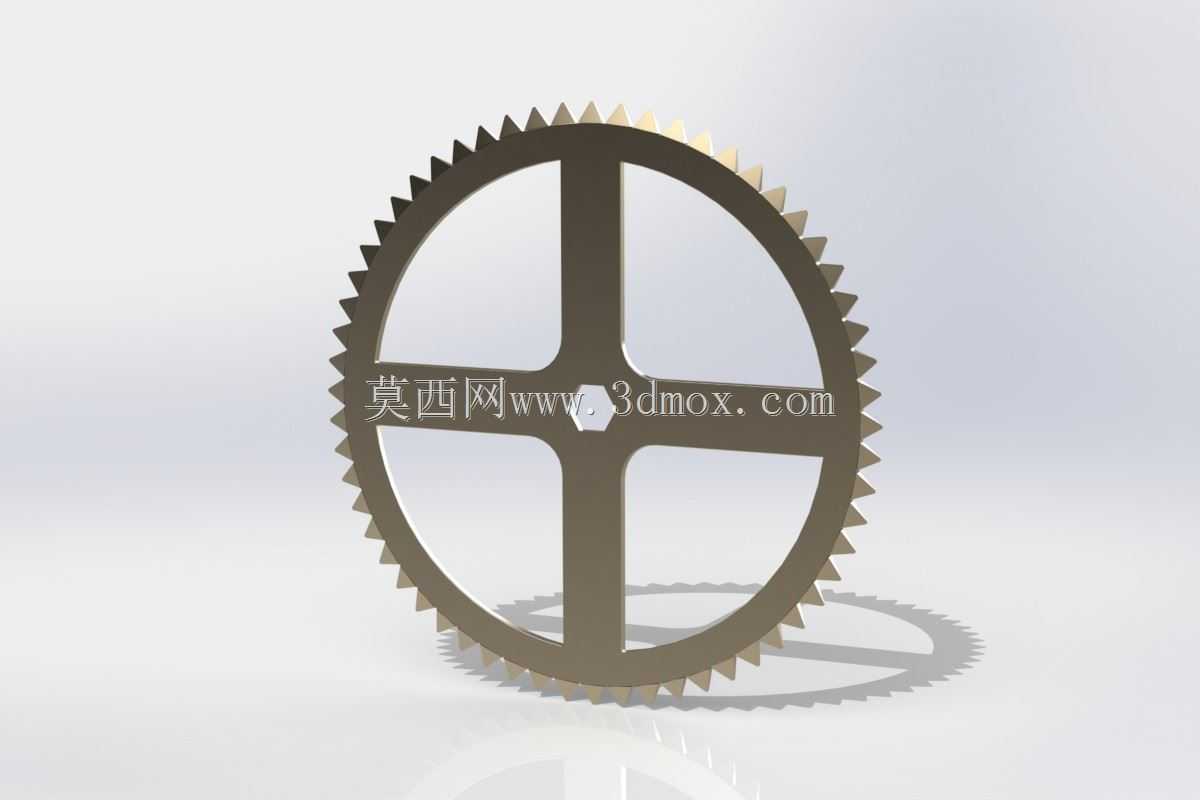

　　这款六十齿链轮的设计，首先要匹配对应节距的传动链条，齿形轮廓完全贴合链节滚子的啮合轨迹，避免传动过程中出现跳齿、卡滞的问题，在重载输送线、农机传动系统、机床进给机构这类需要稳定链传动的场景中，这类大齿数链轮通常用作从动轮，通过和小齿数主动链轮配合实现大传动比的动力传递，降低输出端转速的同时放大输出扭矩，适配低速重载的传动需求。从结构设计来看，轮体采用十字辐条式结构，在保证轮体整体刚性的前提下，尽可能削减了不必要的实体材料，既降低了零件自身的转动惯量，让传动启停过程更平顺，也减少了原材料的消耗，控制了零件的整体重量。轮缘部分的齿尖做了微小的倒角处理，一方面是在链条啮合导入时起到导向作用，避免齿尖和链节侧板发生硬碰撞剐蹭，

　　另一方面也能减少热处理环节的应力集中，降低齿部淬裂的风险。中心的安装孔采用正六边形结构，和对应规格的六角传动轴配合，能够传递更大的扭矩，相比普通平键连接，六边形轴孔的接触面积更大，应力分布更均匀，在频繁正反转的传动场景下，不容易出现键槽磨损、轴孔打滑的问题。安装边界方面，轮体外径由齿数和链条节距共同决定，齿顶圆、齿根圆的尺寸公差严格控制在链传动的配合公差带内，保证和链条啮合时的侧隙处于合理范围，既不会因为间隙过大产生传动冲击和噪音，也不会因为间隙过小导致卡链、加剧磨损。辐条的厚度和轮缘、轮毂的过渡位置做了圆弧过渡处理，避免截面突变带来的应力集中，在承受交变载荷的长期运行过程中，能够有效降低疲劳断裂的风险。实际应用中，

　　这类链轮常被用在自动化仓储的输送线驱动端、农用收割机的割台传动机构、摩托车的后传动从动轮，以及一些轻工机械的长距离动力传递工位，相比齿轮传动，链传动的中心距适配范围更广，不需要严格的中心距公差控制，在多尘、有少量油污的复杂工况下也能保持稳定的传动性能，不需要像齿轮传动那样做完全封闭的润滑箱体，维护成本更低。设计过程中，齿形的绘制严格遵循链传动的啮合原理，每个齿的工作段圆弧和链条滚子的外径完全匹配，保证啮合时是面接触而非点接触，降低接触应力，延长零件的使用寿命。轮毂部分的轴向长度根据安装轴的固定方式确定，保证和轴的配合长度足够，避免运行过程中出现轮体偏摆，轮体的端面跳动和径向跳动公差控制在合理范围内，防止传动过程中链条出现轴向窜动，

　　导致脱链故障。另外，轮体表面预留了减重孔的优化空间，在对重量有严格要求的应用场景下，可以在辐条之间开设合适大小的减重孔，进一步降低转动惯量，同时不会对轮体的整体刚性造成明显影响。在选材和工艺适配性上，这个结构的链轮可以采用45号钢调质后齿部高频淬火的工艺，也可以根据防腐需求采用不锈钢材质加工，三维数模的结构完全适配这两类加工工艺，没有出现无法脱模、加工死角的结构，不管是采用铣削加工还是粉末冶金成型，都能顺利实现零件的量产制造。
