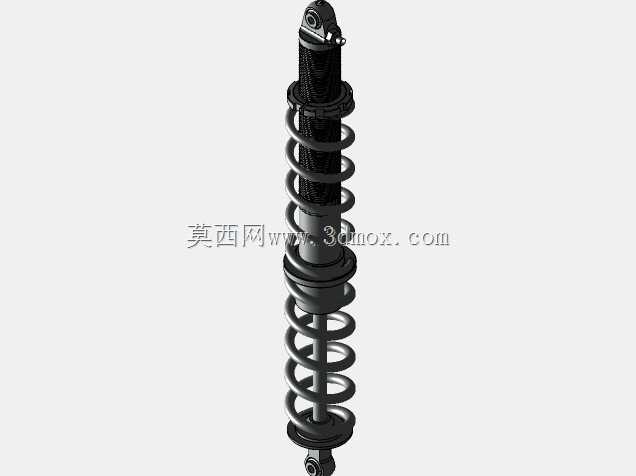

福克斯车型螺旋弹簧减震支柱总成结构

　　这套减震支柱总成主要适配紧凑型家用乘用车的前悬安装位，属于麦弗逊悬架结构中的核心承载与阻尼部件，日常行驶中承担着多重核心作用：一方面要承接车身与转向节之间的连接载荷，传递纵向、侧向的路面作用力，另一方面要通过螺旋弹簧承载车身静态与动态载荷，配合阻尼筒衰减路面颠簸带来的振动，避免振动直接传递到车身舱内，同时在车辆转向过程中，减震支柱筒身会随转向节同步转动，配合转向机构完成车轮的角度偏转，保障转向动作的顺畅执行。

　　从实际装车场景来看，这类减震支柱多用于前置前驱紧凑型轿车的前轮位置，安装边界需要匹配轮拱内部的预留空间，上端通过顶胶与车身减震塔座连接，连接点位采用三点式螺栓固定结构，固定孔位的分布直径需要与车身塔座的预装孔完全对齐，避免安装后出现应力偏载；下端通过叉形支座与转向节的羊角支架刚性连接，连接螺栓的穿装方向与车辆纵向平面垂直，保障连接强度可以承受制动、转向时的冲击载荷。设计过程中首先要匹配整车的轴荷参数，螺旋弹簧的刚度选取需要兼顾空载与满载状态下的车身高度，避免空载时弹簧过硬导致颠簸感强烈，满载时弹簧压缩量过大出现托底风险，弹簧的中径、有效圈数、钢丝直径都经过匹配计算，确保弹簧的固有频率避开路面常见激励频率，减少行驶过程中的共振概率。

　　阻尼筒的阻尼特性采用双向作用设计，压缩行程与复原行程的阻尼力做了差异化匹配，压缩行程阻尼力相对偏小，保证弹簧可以快速吸收路面凸起带来的冲击，复原行程阻尼力偏大，避免弹簧压缩回弹时出现多余的往复振动，让车轮可以快速贴附路面，保障轮胎抓地力。结构设计上，弹簧与阻尼筒采用同轴装配方式，弹簧上下端都设置了橡胶弹簧座，上端弹簧座集成了缓冲块与防尘套结构，当车辆经过大幅颠簸路段，弹簧压缩到极限位置时，缓冲块可以承接刚性冲击，避免金属部件直接碰撞产生异响，同时防尘套可以阻挡路面的泥沙、水渍进入阻尼筒的活塞杆表面，防止活塞杆表面的油封被泥沙刮损，延长阻尼筒的使用寿命。

　　外形尺寸方面，总成的自由长度需要匹配车辆设计的轮拱间隙，活塞杆的伸出长度要满足悬架最大拉伸行程的需求，避免车轮悬空时活塞杆从筒身中脱出，筒身的外径尺寸需要避开转向时与半轴、刹车管路的运动干涉，在车轮上下跳动、左右转向的全行程范围内，减震支柱与周边部件的最小间隙都要保留足够的安全距离，防止动态行驶中出现部件摩擦干涉。弹簧的螺距采用变螺距设计，不同压缩行程下的刚度会出现渐进式变化，小幅颠簸时弹簧刚度较低，过滤细碎振动的效果更好，大幅压缩时弹簧刚度逐步提升，提供足够的支撑性，减少车辆过弯时的侧倾幅度，同时在紧急制动时可以抑制车头的点头幅度，提升行驶稳定性。

　　在结构细节处理上，上端的顶胶内部集成了平面轴承，满足转向时减震支柱转动的需求，平面轴承的阻尼力矩经过调校，避免转向时出现卡滞或者回正力度不足的问题；下端的连接支座采用锻造钢结构，相比铸造部件拥有更高的抗冲击强度，可以应对烂路行驶时的大载荷冲击，支座表面做了防腐涂层处理，抵御冬季融雪剂、路面泥水的腐蚀。整个总成的装配关系需要保证弹簧的预紧力符合设计要求，装配时需要使用专用工装压缩弹簧后再锁紧上端的固定螺母，避免装配过程中弹簧弹出引发安全风险，装配完成后需要保证活塞杆处于自然居中状态，无偏斜卡滞问题，确保阻尼动作顺畅无异常阻力。
