悬挂式无腿消防场所采暖炉结构设计

　　这款炉具的核心应用场景定位在小型消防站点、临时执勤岗亭这类需要兼顾采暖与明火管控的屋顶悬挂安装场景，区别于常规落地式炉具，它完全取消了底部支撑腿结构，所有载荷通过顶部连接结构传递到屋顶承重梁上，能最大化释放地面通行空间，避免消防作业时人员绊倒、装备剐蹭的风险，这也是设计初期最核心的需求出发点。从实际用途来看，它既可以满足执勤点位冬季燃煤采暖的需求，锥形收窄的顶部烟道结构能够直接对接屋顶预留的排烟通道，不需要额外架设过长的横向排烟管，减少烟气泄漏的风险，同时敞开式的炉口结构也可以兼顾执勤人员临时加热餐食、烘干受潮防护装备的功能，适配消防站点24小时执勤的实际使用需求。

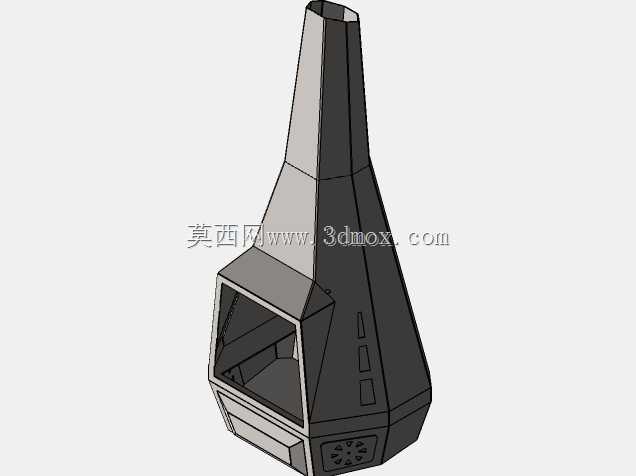

　　在功能特性设计上，整个炉体采用全钣金拆分式结构，没有额外的固定件、铰链或者外置把手，所有零件之间通过钣金折弯的卡扣结构实现拼接装配，既减少了标准件的使用数量，降低生产加工的成本，也避免了外置突出部件在消防作业快速通行时造成的剐蹭隐患。炉体下半部分的燃烧室采用多边形收窄结构，能够让燃煤在燃烧过程中自然向中心聚拢，减少漏煤风险，同时炉壁预留的凹凸加强筋结构，在不增加钣金厚度的前提下提升了炉体整体的结构刚度，避免长期高温烘烤出现钣金变形的问题。顶部的锥形烟道采用分段式折弯拼接，每一段的锥度都经过匹配计算，能够保证烟气上升过程中流速稳定，减少倒烟的情况发生，同时烟道与炉体主体的连接位置采用折边咬合结构，不需要焊接就可以实现密封，降低加工过程中的焊接变形量。

　　从设计思路层面来说，整个建模过程完全围绕钣金加工的工艺特性展开，所有的零件拆分都满足常规数控折弯机的加工边界，没有出现超出常规折弯行程的小折边或者特殊角度结构，每个钣金件的展开图都预留了合理的折弯止裂口，避免折弯过程中出现材料撕裂的问题。考虑到悬挂安装的载荷要求，顶部与屋顶连接的安装边采用了双层折弯的加强结构，能够均匀传递整个炉体加上燃煤的总重量，避免长期悬挂出现安装边变形脱落的风险。炉体底部的接灰结构同样采用钣金抽拉式设计，没有额外的滑轨零件，直接通过炉体本身的折弯边形成滑动轨道，抽拉顺畅的同时也减少了零件数量，日常清灰操作不需要额外工具，直接抽出接灰盘就可以完成清理。

　　关于外形尺寸与安装边界，整个炉体总高度控制在1.2米以内，最大横截面宽度不超过0.6米，悬挂安装后底部距离地面的高度预留2.2米以上的通行空间，完全满足消防人员佩戴头盔、携带装备通行的高度要求。顶部安装边的螺栓孔位按照常规屋顶承重檩条的间距设置，适配大多数小型消防岗亭、临时执勤点的屋顶结构，不需要对原有建筑结构做大规模改造就可以完成安装。炉体正面的炉口距离地面高度控制在1.5米左右，成年人站立状态下就可以完成添煤、调整火势的操作，不需要弯腰或者垫脚，符合日常使用的人机工程要求。烟道出口的尺寸匹配常规民用炉具的排烟管直径，现场安装时可以直接对接标准规格的排烟管，不需要额外做变径处理。整个炉体的所有钣金边缘都做了折边钝边处理，没有裸露的锋利切口，避免安装和使用过程中出现划伤的问题，所有拼接位置的缝隙都控制在1毫米以内，既满足钣金加工的公差要求，也能够减少炉体漏烟的风险，保证使用过程中的安全性。
