杠杆压紧式机加工定位夹具三维结构

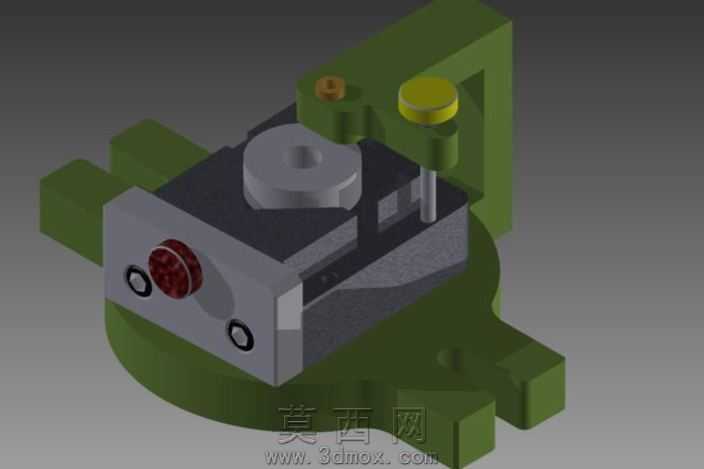

本模型为杠杆压紧式机加工定位夹具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数化约束，确保各部件可实现真实的运动仿真效果。模型整体采用分层式结构设计，底部为带定位凸耳的圆形安装基座，基座上设置有对称分布的安装卡槽与定位销孔，可快速实现夹具在机床工作台上的定位固定，基座表面做了防滑纹理的材质渲染处理，还原铸铁基座的磨砂金属质感。中部为工件定位承载模块，设置有V型定位块与轴向定位挡面，可适配轴类、盘类零件的装夹定位需求，定位块表面做了淬火硬化层的材质区分，采用深灰色金属材质模拟硬质合金定位面的质感，定位模块侧面设置有红色的调节旋钮，旋钮表面做了滚花纹理建模，可实现定位尺寸的微调，适配不同规格工件的装夹需求。上部为杠杆式压紧机构，采用弯臂式杠杆结构，铰接点设置有耐磨铜套，铜套采用黄铜材质渲染，还原铜件的金属光泽，压紧端设置有可调式压头，压头端部带有黄色的尼龙防护垫，可避免压紧过程中划伤工件表面，压头调节螺杆采用细牙螺纹建模，可实现压紧高度的精准调节。模型渲染阶段采用工业级渲染参数，对不同材质的反光度、粗糙度做了差异化设置：铸铁基座采用低反光度的粗糙金属材质，活动铰接部件采用中等反光度的调质钢材质，调节旋钮、防护垫等非金属部件采用对应的哑光塑料、橡胶材质，整体渲染效果真实还原了实际工装的外观质感。设计过程中优先考虑装夹操作的便捷性，杠杆压紧机构采用快速开合结构，操作人员仅需扳动杠杆臂即可完成工件的压紧与松脱，无需反复拧动螺栓，可大幅提升工件装夹效率，同时压紧力的传递路径经过优化，可保证压紧力均匀作用在工件表面，避免装夹变形问题，整体结构紧凑，无冗余部件，各运动部件之间无干涉，可直接用于工装设计参考、机加工工艺演示以及相关教学场景使用。
