支座结构有限元应力分析三维建模作品

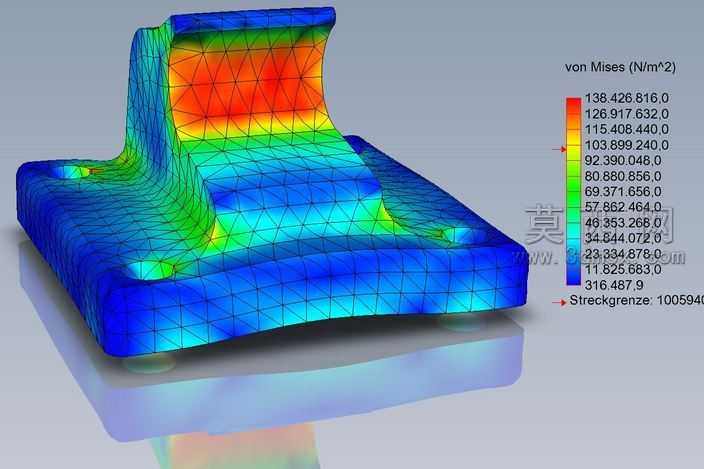

本作品针对带加强筋的L型支座类机械零部件开展三维建模与有限元应力分析工作，建模阶段严格遵循机械结构设计规范，完整还原支座的底板安装孔、竖向支撑立板以及过渡加强筋的全部几何特征，对安装孔倒角、筋板与底板及立板的过渡圆角等易产生应力集中的细节特征做了精准还原，避免因几何特征缺失导致后续仿真结果出现偏差。建模完成后对模型进行几何清理，删除对力学分析影响极小的冗余细小特征，划分高质量四面体网格，在筋板与立板、底板的连接过渡区域做网格加密处理，保证网格单元质量满足有限元求解精度要求，同时在底板四个安装孔位置施加固定约束，模拟支座实际安装时的紧固状态，在立板顶部施加工况对应的额定载荷，还原部件实际工作中的受力场景。求解完成后通过von Mises等效应力云图直观呈现结构整体应力分布状态，云图色彩从低应力区的蓝色逐步过渡到高应力区的红色，可清晰识别出立板与加强筋连接上部区域为应力集中最高的位置，应力数值接近材料屈服强度阈值，而底板边缘、安装孔周边区域应力水平较低，存在一定的材料优化空间。整个仿真过程严格遵循有限元分析流程，从建模、前处理、求解到后处理全流程保证参数设置合理，结果可有效为该类支座结构的尺寸优化、筋板布局调整、材料选型提供可靠的数据支撑，帮助设计人员在满足结构强度要求的前提下减轻部件重量、降低制造成本，规避结构失效风险，为同类型机械支撑部件的设计校核提供可参考的分析范式。
