美国空军X-24B升力体验证机三维结构

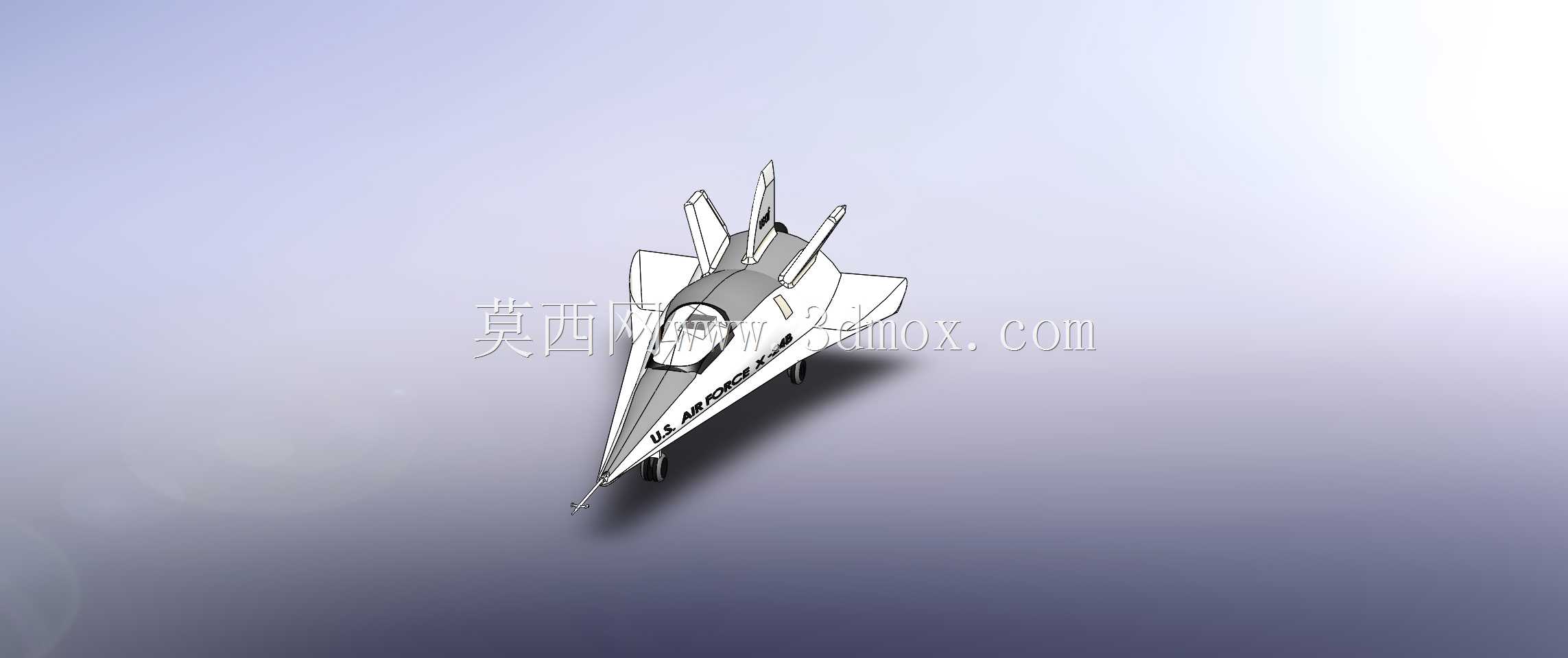

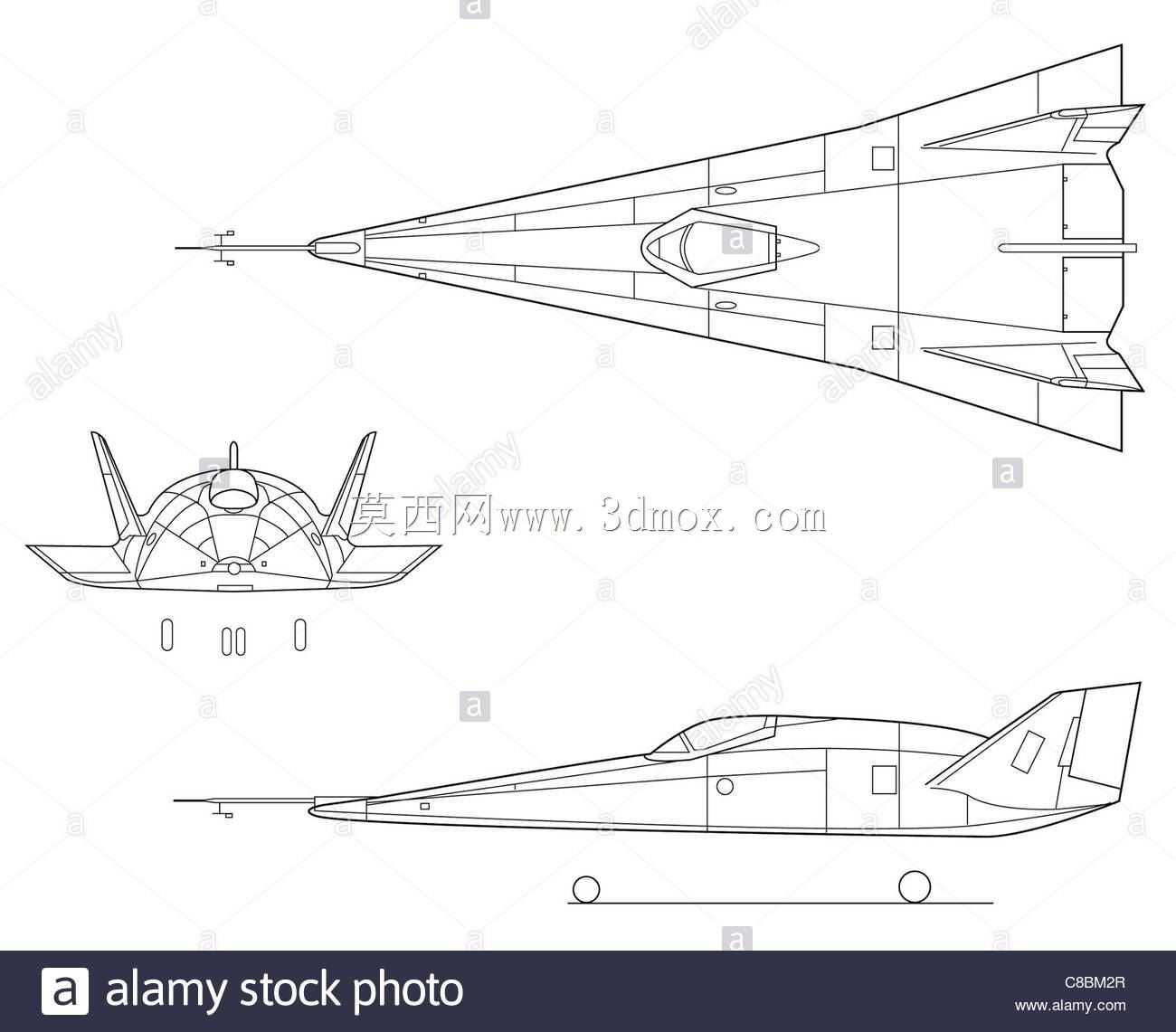

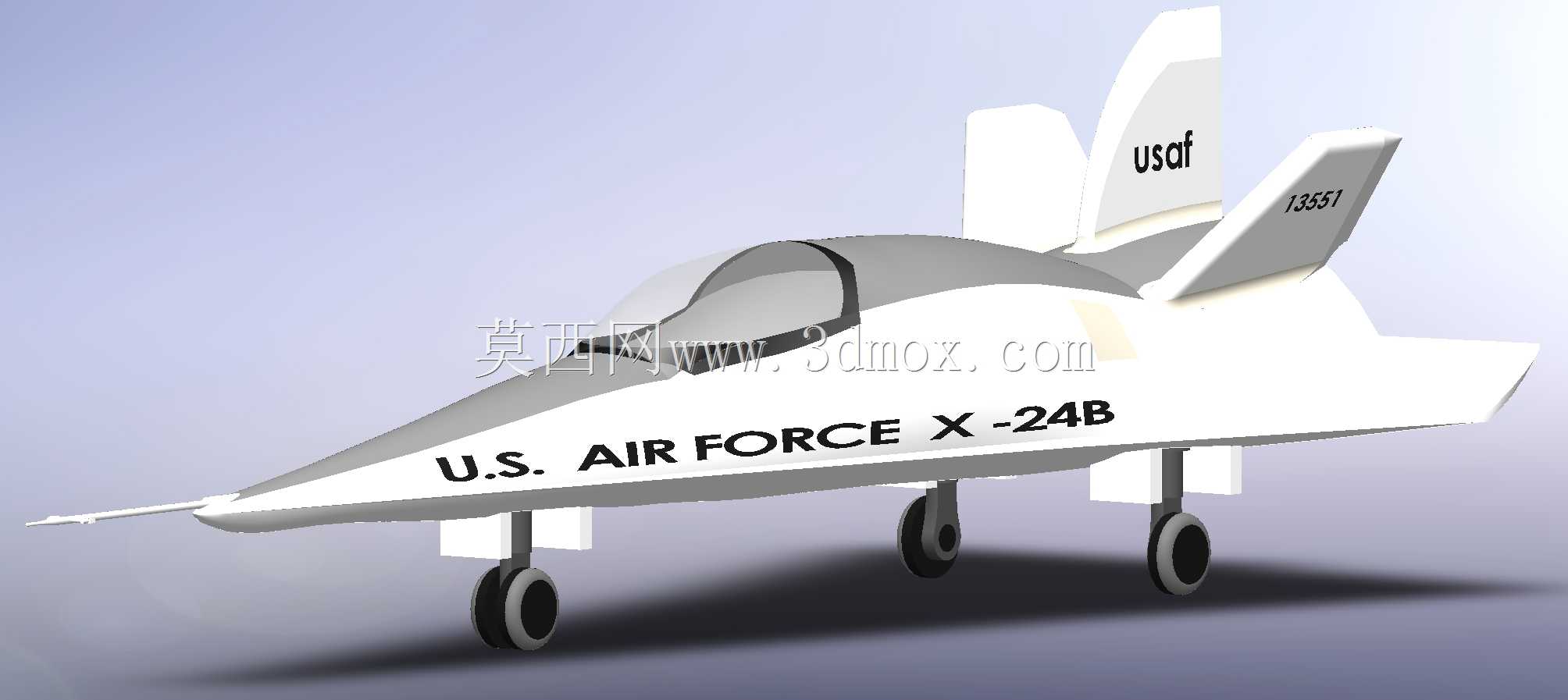

　　该模型还原的X-24B属于升力体构型的航空航天验证飞行器，这类构型的核心设计逻辑是完全摒弃传统机翼的升力生成逻辑，依靠机身自身的翼身融合曲面在高速飞行中产生足够升力，主要用于验证无翼航天器再入大气层阶段的气动控制特性、低速进场着陆能力，相关试验数据直接支撑了后续航天飞机的气动方案选型，也为可重复使用航天器的构型迭代积累了大量实测飞行数据。从结构设计层面看，模型完整还原了实机的钝头锥形体构型，机身前段为尖锐的机头空速管安装结构，中段为乘员舱与机载设备舱段，后段整合了垂尾、控制舵面与动力系统安装位，机身下部的三点式起落架布局完全匹配实机的滑跑起降需求，前起落架位于机身前段重心靠前位置，双轮主起落架对称布置在机身中部重心后侧，

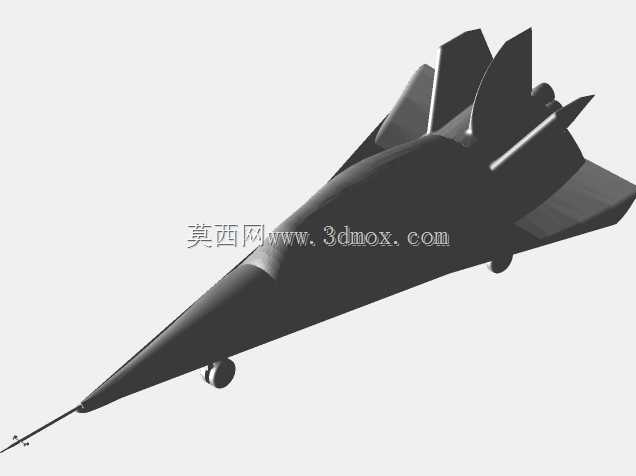

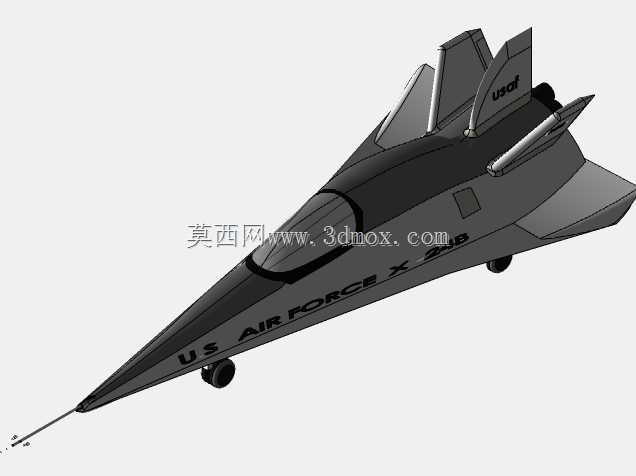

　　起落架收放舱的轮廓、轮胎与轮毂的结构比例都按照实机测绘数据还原，能够直观展示该类验证机的地面支撑与起降结构设计逻辑。模型的垂尾设计采用双垂尾加中央垂尾的三垂尾布局，两侧外倾垂尾在大迎角飞行状态下能够避开机身前部产生的气流遮蔽区，保证高速再入阶段的航向稳定性，垂尾表面的标识位置、舵面的偏转铰接结构都做了细节还原，机身侧面的气动修型曲面从机头平滑过渡到机尾，没有明显的机翼与机身分界，这种升力体构型的曲面建模需要严格控制截面线的曲率连续性，避免曲面出现不光顺的折角，否则会直接影响气动仿真计算的结果准确性。从实际应用场景来看，这类升力体验证机的三维模型可用于航空航天专业的教学演示，帮助学生理解无翼飞行器的升力生成原理，

　　也可作为可重复使用航天器方案设计阶段的构型参考，通过对模型进行气动仿真分析，对比不同修型方案下的升阻比、舵面控制效率参数，优化再入阶段的飞行控制逻辑。模型的起落架安装位置经过精准定位，前起落架转向机构的铰接点、主起落架的减震支柱安装座都预留了对应的结构接口，能够直观展示该类飞行器地面滑跑阶段的载荷传递路径，机身表面的蒙皮分块线、座舱盖的曲面轮廓都按照实机的结构划分还原，座舱盖采用水泡型设计，能够为试飞员提供足够的前向与侧向视野，满足无动力滑翔进场阶段的目视操作需求。在建模逻辑上，该模型采用实体建模加曲面补面的方式构建，首先通过多个控制截面搭建机身的基础曲面框架，对机身下部的平底区域、上部的圆弧过渡区域分别做曲率约束，

　　保证整个机身曲面的G2连续性，再对垂尾、起落架、空速管等独立部件做单独装配，各部件的安装基准面完全对齐实机的结构安装轴线，能够直接用于后续的结构有限元分析、3D打印缩比模型制作等场景。这类升力体构型与传统固定翼飞机的设计逻辑存在本质差异，传统飞机依靠机翼提供主要升力，机身仅作为载荷承载结构，而升力体构型的机身同时承担升力生成、载荷承载、气动控制的多重功能，因此在曲面建模时需要兼顾气动外形的准确性与内部结构的布置空间，模型中预留的设备舱、乘员舱空间比例完全匹配实机的内部布局，能够直观展示该类验证机的空间利用率设计特点。
